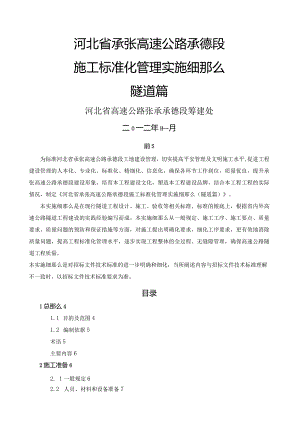

河北省承张高速公路承德段施工标准化管理实施细那么隧道篇河北省高速公路张承承德段筹建处二O一二年H-月前S为标准河北省承张高速公路承德段工地建设管理，切实提高平安管理及文明施工水平,促进工程建设管理的人本化、专业化、标准化、精细化、信息化，确保各环节工作到位，质量优良，提升承张高速公路承德段建设形象，培育本工程建设文化，塑造本工程建设品牌，结合本工程工程的实际情况，制定河北省承张高速公路承德段施工标准化管理实施细那么（隧道篇）。本实施细那么是在现行隧道工程设计、施工、验收等相关标准、标准的根底上，根据省内外高速公路隧道工程建设的实践经验编写而成。本实施细那么从一般规定、施工工序、施工要点、质量要求、质量问题的预防和保证措施等方面，对施工提出明确化要求，细化工序要求，更有效地消除质量问题，提高工程标准化管理水平，逐步实现工程整体的全过程、无缝隙管理，确保高速公路隧道工程质量。本实施细那么是对招标文件技术标准的进一步明确和细化，当所阐述内容与招标文件技术标准理解不一致时，以招标文件技术标准要求为准。目录1总那么41.1 目的及范围41.2 编制依据5术语5主要内容62施工准备62. 1一般规定62.2 人员、材料和设备准备72.3 施工场地和临时工程112.4 弃渣场、料场、危险品库132.5 施工质量控制14环境保护及平安生产143施工测153. 1一般规定153. 2控制测量153. 3施工测量163.2 贯穿误差的测定及调整163.3 交（竣）工测量174洞口、明洞与浅埋工程184. 1一般规定184.2 施工工序194.3 施工要点194.4 质量问题预防及处理措施224. 5平安施工23质量控制要点及监理要点235洞身开挖245. 1一般规定245.2施工工序255. 3施工要点255. 4小净距隧道315. 5超欠挖控制335.2 质量问题预防及处理措施335.3 平安施工346初期支护和辅助工程措施346. 1一般规定346.2喷射混凝土支护346. 3锚杆376.4 钢支撑396.5 钢筋网406. 6超前锚杆支护406.7超前小导管预注浆支护416. 8超前管棚支护426.9质量问题预防及处理措施436. 10初期支护质量要求457. 11平安施工457仰拱与底板468. 1一般规定467. 2施工工序467.3 施工要点467.4 质量问题预防及处理措施487. 5平安施工488防水与排水488. 1一般规定488.2 施工防、排水488.3 结构防、排水508.4 质量问题预防及处理措施558.5 防排水质量要求578. 6平安施工579二次衬砌579. 1一般规定579.2二衬施作时机确实定589. 3配合比设计589.2 施工工序59衬砌模板台车599.6 施工要点619.7 质量问题预防及处理措施659.8 质量要求679.9 平安施工6810路面及附属工程6810.1路面6810. 2各类洞室和横通道7410 .3水沟、电缆槽7411 .4隧道内装饰7510. 5蓄水池7510.6预埋件7510. 7质量要求7511隧道冬期施工76目的与要求76编制冬期施工方案的要点7612地质超前预报7612. 1目的与要求7612.2 地质预报工作流程78超前地质预报的方法7812.4 地质预报的内容7813监控测7913. 1监控量测目的7913.2工作程序7913. 3量测工程及要点8014. 4监控量测工程筹划8515. 5量测数据分析和信息反应8616. 6竣工后量测8814平安、环保管理与文明施工8817. 1平安管理8814. 2环保管理8915. 3文明施工901总那么1.1 目的及范围为标准高速公路隧道工程施工，明确作业流程和施工要点，提高管理水平。确保各道施工工序落实到位，克服质量通病，保证施工质量，保障平安生产，倡导文明施工，特制定本实施细那么。隧道施工必须遵守国家有关生态、环境保护的法律法规，制定防止噪声、粉尘、废水等污染环境的保护措施，保护原有植被地貌，弃渣合理处置，做到文明施工。本实施细那么适用于河北省承张高速公路承德段建设工程隧道工程施工管理。1.2 编制依据国家、交通运输部、河北省交通运输厅等公路工程建设主管部门公布的与隧道工程有关的法律法规及相关文件、标准、标准、规程和指导意见。行业内现行的先进施工工艺和管理方法。高速公路建设质量年活动文件汇编（2009年4月）。1.2.4高速公路平安工地建设施工平安防护设施量化标准及高速公路“平安工地”建设达标验收标准。高速公路平安工地建设施工平安防护设施量化标准（河北省高速公路管理局，2010年6月）。术语隧道净空：隧道衬砌的内轮廓线所包围的空间，包括公路通行限界、通风、照明及其它所需的断面积。隧道围岩：坑道开挖后，由于工程力的作用破坏了岩体原先的应力状态，使坑道周围一定范围内的原有岩体受到影响。这局部受到影响的岩（土）体与坑道的稳定性有关，称之为围岩。其范围与坑道开挖情况、岩（土）体性质、结构面性质及岩块形状等许多因素有关。围岩自承能力：在隧道开挖后，由于周围岩体自身整体性和强度较高，通过岩体间的镶嵌、咬合作用而具有承受由开挖而产生的岩体应力的能力称为围岩自承能力。新奥法：在软弱岩层中修建隧道时，用混凝土作为临时支承，在开挖后立即喷上一层混凝土以将岩层封闭起来（必要时用锚杆加固），并进行施工量测，待变形发生到一定程度时做永久衬砌，对下一步设计、施工提出修正。采用光面爆破开挖，开挖后采用锚喷进行支护将围岩封闭，充分利用围岩自承能力共同形成围岩的支护体系，必要时采用钢拱支撑。衬砌：在隧道施工中，为了保持岩体的稳定和行车平安而修建的人工永久建筑物。一般根据围岩的特性不同而采用直墙式衬砌、曲墙式衬砌及复合衬砌等。支撑：在坑道开挖到衬砌完成之前的一段施工时间内，为了保证施工平安、减少围岩松弛而对坑道进行临时支护。常见的形式有：木支撑、锚杆支撑、喷混凝土等，也有将锚杆支撑、喷混凝土支撑作为永久支护。喷锚支护：喷锚支护是利用喷混凝土和锚杆主动加固围岩，控制围岩变形、防止围岩的松动、破坏和塌落，使混凝土在与围岩的共同变形过程中确保围岩的稳定。隧道通风：在隧道中，为了减小汽车废气对行车平安和人体健康的影响，将一氧化碳和烟雾浓度作为计算新风量标准，进行通风的方式称为隧道通风；具体分为自然通风和机械通风两大类。隧道防水：在隧道内设置防水层，使地下水不能进入隧道，有可能时，应在衬砌外表设置外贴式防水层或在衬砌外表上高速喷射水泥砂浆或混凝土作为刚性防水层。岩爆：埋藏较深的隧道工程，在高应力、脆性岩体中、由于施工爆破扰动原岩、岩体受到破坏，使掌子面附近的岩体突然释放潜能，产生脆性破坏，这时围岩外表发生爆裂声,随之有大小不等的片状岩块弹射剥落出来。湿式喷射混凝土技术：将除速凝剂外包括水在内的所有集料组分在送入喷射机前拌和制备完成。制备完成的成品混凝土消除了游离态的水泥颗粒，在运输、上料、喷射机喂料过程中根本不产生粉尘，只在喷嘴处有少量高速气流运动形成的粉尘,保护了施工环境。有效解决传统干喷.（潮喷）工艺存在的粉尘、回弹、混凝土品质控制三大难题。主要内容本实施细那么分为总那么、施工准备、施工测量、洞口与明洞工程、洞身开挖、初期支护与辅助工程、仰拱与底板、防水与排水、二次衬砌、路面及附属工程、地质超前预报、隧道监控量测、平安环保管理与文明施工、档案资料管理与质量检查验收。2施工准备2.1 一般规定2全面调查施工现场，着力解决“通路、通电、通水、通信、进洞场地平整”，编制实施性施工组织设计，制订桥隧相连处的专项施工方案，以及长大隧道、地质复杂的隧道专项施工方案。2制订应急救援预案，配备救援物资设备等；安装应急联络有线和进洞视频监控，配备洞内外无线对讲通讯设备。2对隧道施工的钻爆、运输、支护、模筑、电气焊、机械操作手等专业人员进行岗前培训、考核，持证上岗；配备平安防护用具。2合理规划炸药库、弃渣利用、弃渣场地、拌和厂、钢筋加工厂、工地试验室、设备停放场、驻地等临时设施，并通过发包人及地方相关部门组织的专项验收。2隧道弃渣经检测合格后，合理调配充分利用，最大限度的保护环境、节约占地和投资。加强弃渣的试验检测工作，利用检测合格的弃渣做与工防护片石、机制碎石；在条件许可时应利用弃渣拓宽路基，增设停车港湾和观景台。2对于靠近居民区、穿越自然保护区、风景名胜古迹区等敏感地域，必须制定专项施工方案，将干扰降低到最低限度。2根据围岩级别，确定合理的开挖和支护参数，加强动态设计。2发包人或现场执行机构（以下统称发包人）应委托第三方试验检测单位对锚杆、支护、超前地质预报、监控量测等进行检测。.2隧道施工前工程总工组织地质工程师和隧道施工负责人、技术负责人、施工员、试验员、平安环保员等相关人员做好以下现场调查：1）隧道施工对地表和地下既有结构物的影响。2）施工场地布置与洞口相邻工程、弃渣利用、农田水利、征地等的关系。3）交通运输条件和施工便道的调查。4）施工中和运营后对自然环境、生活环境的影响及需要采取的保护措施。5）可利用的电源、动力、通信、物资、消防、劳动力、生活供给、医疗卫生条件。6）材料的产地、产量、供给、质量情况。7）水源、水质调查及施工供水方案。2.1.10 熟悉和核对设计文件，结合现场调查，制定实施性施工组织设计，申报单位、分部、分项工程开工报告。2.1.11 根据隧道规模、技术难度建立工程驻地、工地试验室、拌和站、钢筋加工厂，并通过发包人组织的专项验收。2.1.12 隧道开工前制定桥隧相连处的专项施工方案，落实弃渣场地，贯穿施工便道。2.2人员、材料和设备准备2施工人员1）承包人根据合同约定和施工方案安排组织管理、技术人员及专业施工队伍进场，必须满足工程实际需要。（1）一般特长和长隧道由主管隧道的工程副经理常驻现场主持工作，其他隧道视施工难易程度确定现场负责人，现场负责人必须是具备资格的承包人单位长期在册职工。（2）根据工程规模、工期和技术难度配备相应的施工、技术、测量、试验、环保、地质、质量和平安管理人员。（3）专业队伍是指必须从事隧道工程相应工程3年以上的，具备法人资格、各工种人员齐备，并具有丰富的隧道施工经验的劳务队伍。2）承包人进场后，根据合同工期合理安排专业施工队伍进场，编制（月、季、半年和年）劳务用工方案并上报监理人批准。3）专业化施工队伍的特殊工种作业人员，必须具有安监部门颁发的特种作业许可证。开工前承包人组织对各类施工人员做好岗前培训和平安、技术交底，并经监理人考核合格后，持工程上岗证上岗。4）隧道施工的钻爆、运输、支护、模筑衬砌等作业均安排专业化队伍进行流水施工,施工前应根据工期安排制定详细的施工进度方案和劳动力需求方案。施工进度方案必须服从工程总体方案，根据实际进度每3个月进行一次调整，确保能有效的指导施工。5）承包人要及时统计劳务人员根本信息，与工程所在地的公安机关、劳动部门沟通办理相关手续。6）定期对劳务人员进行平安教育，按时发放劳动保护用品。承包人应向作业人员提供必需的平安防护用具（如平安帽、平安带、口罩、耳塞、绝缘鞋、绝缘手套等）和平安防护服装。7）承包人应按时发放劳务人员工资，不准拖欠农民工工资。工资发放必须做表，本人签字和登记身份证号（复印件）。承包人负直接责任，发包
