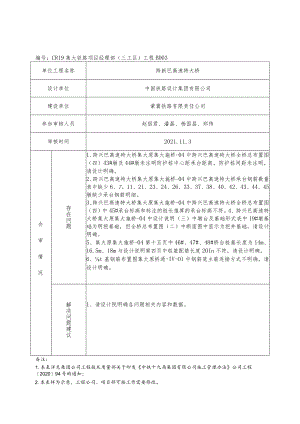

编号：CR19集大铁路项目经理部（三工区）工程BD03单位工程名称跨新巴高速特大桥设计单位中国铁路设计集团有限公司建设单位蒙冀铁路有限责任公司参加审核人员赵丽君、潘磊、杨国昌、郑伟审核时间2021.11.3会审情况存在问题1、跨兴巴高速特大桥集大原集大施桥-04中跨兴巴高速特大桥全桥总布置图（四）43#墩及44#墩未注明防护桩中心距承台距离，防护桩间距未注明，请设计明确。2、跨兴巴高速特大桥集大原集大施桥-04中跨兴巴高速特大桥承台钢筋数量表中缺少6、7、11、21、23、24、26、33、37、38、40、42、43、44、45墩缺少承台钢筋明细。3、跨兴巴高速特大桥集大原集大施桥-04中跨兴巴高速特大桥全桥总布置图（四）中45#承台标高和标注的桩长推算的承台标高不符。4、跨兴巴高速特大桥集大原集大施桥-04中设计说明（三）中墩台及基础形式表中19#墩基础为明挖基础，但全桥总布置图（二）中断面图中显示为挖井基础，请设计明确。5、集大原集大施桥-04第十五页中46#、47#、48#桥台桩基长度为14m、16.5m、18m与设计说明第四页中桩基配筋长度20In不符，请设计明确。6、t基钢筋布置图集大原桥通-IV-Ol中钢筋笼主筋连接方式不明确，请设计明确。解决问题建议1、请设计院明确各问题相关内容和数据。备注：1.本表详见集团公司工程技术质量部关于印发中铁十九局集团有限公司施工管理办法公司工程（2020）94号的通知；2.本表样为示意，工程公司、项目部可按工作需要修改。编号：CR19集大铁路工程项目经理部（三工区）工程BD03单位工程名称尚山隧道设计单位中国铁路设计集团有限公司建设单位蒙冀铁路有限责任公司参加审核人员赵丽君、潘磊、杨国昌、郑伟审核时间2021.11.03会审情况存在问题1、集大原集大施隧01-0109设计说明（五）中表6隧道专用洞室及余长电缆腔布置表和集大原施隧01-04（尚山隧道纵断面图）中隧道洞室表位置不同，并且隧道洞室表中备注线路左右侧与平面示意图相反。2、集大原集大施隧01-0109设计说明（一）中第三项洞口工程中洞门具体设计详见“集大原集大施隧03-03”，而“集大原集大施隧03-03”是A型洞门，而集大原集大施隧01-04尚山隧道纵断面图中显示为B型洞门，请设计明确。3、隧道辅助工程措施及施工功法参考图中洞口超前大管棚设计图（一）中第四项长管棚设计参数中第3项中钢花管尾部留不钻孔的止浆段为HOcm,与洞口超前大管棚设计图（三）中第三项中止浆段尾部留不钻孔的止浆段200300cm不符，请设计明确。解决问题建议1、请设计院明确各问题相关内容和数据。备注：1.本表详见集团公司工程技术质量部关于印发中铁十九局集团有限公司施工管理办法公司工程（2020）94号的通知；2.本表样为示意，工程公司、项目部可按工作需要修改。编号：CR19集大铁路工程项目经理部(三工区)工程BD03单位工程名称DK25+988-DK28÷803.DK39÷903-DK40÷150段路基设计单位中国铁路设计集团有限公司建设单位蒙冀铁路有限责任公司参加审核人员赵丽君、潘磊、杨国昌、郑伟审核时间2021.11.25会审情况存在问题1、集大原集大施路TO路基断面图只到DK40+110,由于1标段结尾里程到DK40+150处，所以请设计提供结尾处里程路基断面图。2、路基图纸没有级配碎石和过渡段的掺水泥级配碎石量，请设计提供。3、路基工点图没有汇总的土石方工程量，请设计提供。解决问题建议1、请设计院明确各问题相关内容和数据。备注：1.本表详见集团公司工程技术质量部关于印发中铁十九局集团有限公司施工管理办法公司工程(2020)94号的通知；2.本表样为示意，工程公司、项目部可按工作需要修改。编号：CR19集大铁路工程项目经理部（三工区）工程BD03单位工程名称跨新巴高速特大桥设计单位中国铁路设计集团有限公司建设单位蒙冀铁路有限责任公司参加审核人员赵丽君、潘磊、杨峰、李一博审核时间2022.2.22会审情况存在问题1、NLN2钢筋型号图纸与数量表钢筋型号不符（集大原集大施桥-04第25页、第26页）。2、挖井护面钢筋使用不明确、工程数量没有、钢筋布置图没有（集大原集大施桥-04第25页、第27页）。3、护壁钢筋型号、钢筋布置、混凝土厚度不明（集大原集大施桥-04第25页）。4、每个挖井图纸钢筋数量与数量表不符（集大原集大施桥-04第25页、26页）。解决问题建议1、请设计院明确各问题相关内容和数据。备注：1.本表详见集团公司工程技术质量部关于印发中铁十九局集团有限公司施工管理办法公司工程（2020）94号的通知；2.本表样为示意，工程公司、项目部可按工作需要修改。
