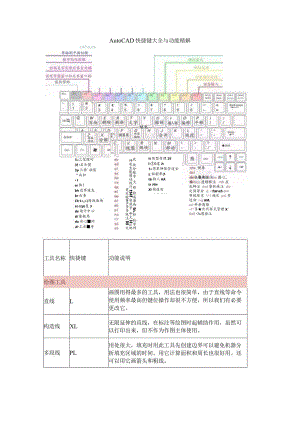

AutoCAD快捷键大全与功能精解.docx

AutoCAD快捷键大全与功能精解L4cs3«三信障叼3f 石头馍3p三修'收愎“而枳 tar阵!bh边界埴克br打务Ch t<>)转找面场co (cp)复3de读计中心di量般舄do实心坏dr工水序d* <m) <flitXdt单行文字改 改分配字 大 修 修成著西tn.样 机字网伸电生能像仕线什tt4f染放字 和文H½地更定帔#多多多就注M文It线型青理25l£遣Jt1«用黑伸依管近玄g祖射单(1tb物人AAtr HinXl构速及3r三雉社转db鼻畿林泣 dee圄心。及 dco连续林注 <Mi应也蟀注 ded餐轼林注 div定做等分 d i ftHfi dr4串彼除劣 1*1拽长 pol多边初 rg AM.sol科亲商雄«1*多外代样式管理X QdE <遗徐泣填电工具名称快捷键功能说明绘图工具直线L画图用得最多的工具，用法也很简单，由于直线等命令使用频率最高但键位操作却很不方便，所以我们有必要更改它。构造线XL无限延伸的直线，在标注等绘图时起辅助作用，虽然可以打印出来，但不作为作图主体使用。多段线PL用处很大，填充时用此工具先创建边界可以避免机器分析填充区域的时间。用它计算面积和周长也很好用。还可以用它画箭头和粗线。正多边形POL画图时很少用到它。属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长。矩形REC常用工具，属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长。圆弧ARC日弧有很多种画法，默认是菜单里的第一种“三点”画圆法。圆C常用工具，属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长。（改成CC是为了把C留给复制命令用）修订云线revcloud用于作强调区域划分等用途，一般不经常用到。样条曲线SPL用来创立形状不规则的曲线。椭圆EL用来创建椭圆。椭圆弧EL-a用来创建椭圆弧。插入块I插入块时，在对话框的浏览栏中显示了本文件内的块，如果有很多用不到的块，可以执行PU清楚命令清楚它，之后就不会显示了。创建块B或WB用于在本文件内创建图块，W用于创建外部块文件。CAD2006创建之后的块双击可直接进行编辑，块编辑器的操作空间和模型空间一样，但默认是淡黄色的背景颜色，可以通过选项来修改成习惯的颜色。占八、PO用于填充、等分线等作用，如果执行命令看不见，可以执行格式菜单下的点样式，加大点大小百分比。图案填充H图案填充命令给出了建筑方面的大多数图例图案，但实际上，随着如今对制图美观度的提高，需要更多的图例，可以下载其它图例补充。对于一些复杂区域的填充，最好先用PL线或者BO命令创建边界再选取边界进行填充，会节省机器分析填充区域边界时间，如果填充区域里有文字，可以同边框一起选取文字，文字就不会被填充，而且文字周围还会留出一条空隙。CAD2006支持填充修剪功能。渐变色GD二维制图用到渐变色这个命令很少，而三维制图绝大多用3Dmax等软件，所以这个命令基本荒废了。面域REG是带物理性质的闭合区域，多用于三维操作，在二维当中，用于计算面积。表格TB这个功能但操作起来并不是很方便,建议先用Eecel编辑表格然后复制，再执行CAD编辑菜单的选择性粘贴，选择CAD图元，实现表格转换。多行文字MT多行文字用于编辑较多的文字，目前的2006版以模范了WOrd的许多样式，操作方便了许多。修改工具删除E除了E命令，Delete键执行删除。复制Co或CP由于复制命令使用较多，建议快捷键改成C,2006版本的复制命令默认情况下，可以连续复制，这是复制命令的一大革新。镜像MI镜像如果需要删除原对象的，直接在镜像命令中执行删除，不用另外执行删除命令。偏移0偏移可以使用除法功能，CAD不支持加、减、乘法运算。比如在两根100宽的竖线之间偏移出两根距离相等的线，我们可以执行偏移，在输入100/3,再拾取原线偏移两次，现在就生成了每个距离是33.3333的两根线了。偏移异形的多边型，需要多边形是闭合阵列AR适合复制出比较复杂形状的图形，一般简单的可以复制命令完成的图形尽量用复制。移动M由于移动命令用得比较多，原快捷键M操作起来并不便捷，建议改成左手边的V键或者左手边的其它键。旋转RO有些情况下，我们需要复制并旋转一个物体，可以执行旋转命令，再在命令栏中根据提示选择复制C就可以了。由于旋转命令用得比较多，原快捷键RO操作起来并不便捷，建议改成单独的R键或者左手边的其它键。比例SC在缩放比例时可以在命令栏使用除法功能，CAD不支持加、减、乘法运算。比如把一个80.25宽的图元，缩到50宽，可以在命令栏输入SC,再输入50/80.25,现在测量宽度，就是50宽了。如果是要放大100,就是100/80.25,这样可以把任意宽缩放到想要的宽度。拉伸S灵活使用拉伸命令可以给大大提高作图效率。除块、组和外部参照之外的任何图形对象，觉得长了，短了都可以在图形对象的前、后、左、右和局部进行拉伸，还可以把这个命令理解成移动局部位置。修剪TR执行修剪命令时使用F进行栏删除可以快速剪切对象,在2006版本中，修剪命令增强了修剪功能，可以用拾取框框选需要删除的部分，一次性可以删除对象，不象2004以前的版本，需要一根根线点击删除，方便了很多。延伸EX如果延伸到的参照边没有那么长，可以在命令栏设置到延伸到边，一次设置以后仍有效。打断一执行此命令可以打断线，并且打断形成的两个点连在一起。打断于点BR执行此命令可以打断线，但打断之后两个点是分开的。合并join用于合并在一条直线方向上的两条相临线条。是打断的命令的反用法。倒直角CHA可以倒出两边不一样长的直角。倒圆角F用倒角进行修剪线段有些情况下比剪切命令还要来得快些，把倒角的值设为零即可，倒圆角和倒直角都可以用，建议用圆倒角，因为在实际应用当中，倒圆角用得多些。分解X分解块时，如果是块中包含了另外的块，需要多次执行此命令。标注工具线性标注DLI使用基线标注和连续标注之间需要先标注一条线性标注。对齐标注DAL对齐标注可以标注水平和垂直线，也可以标注斜线，所以用快捷方式建议用这个标注，但缺点是拖动一端标注点会旋转。弧长标注DAR标注弧形的长度。坐标标注DIMORD标注点的坐标。半径标注DRA标注圆或圆弧的半径。折弯标注JOG有些圆弧只有一小段而且弧kua度大，标半径的尺寸线如果全显示出来，就很难看，这时就应该用折弯标注。直径标注DDI标注圆或圆弧的直径。角度标注DAN标注两线之间的夹角。快速标注QDIM选择标注点可以一次性生成这些点之间的标注尺寸，很快捷，使用率很高。基线标注DBA使用基线标注时，需要先创建一个线性标注。连续标注DCO使用连续标注时，需要先创建一个线性标注。快速引线LEqleaper(LE)直线引线，leader(可创建曲线引线)。形位公差TOL一般很少用它，不过有些公司用它来作材料标识符，我认为这是个很好的办法，比块的方法来得更灵活简便。圆心标记DCE用来标记圆心点，显示为一个十字形，可以通过标注样式来更改十字形圆心标记的大小。编辑标注DED用于更改标注文字或旋转标注文字及尺寸界线。编辑标注文字dimtedit主要用于更改标注文字的对齐位置。标注更新apply利用标注更新来快速更新标注，和格式刷类似，但只能刷新标注。标注样式D标注样式的使用频率最高的可能是阿拉伯数字大小的设置了，一般建立100,50,30等样式代表相应的比例文字。其它工具单行文字DT单行文字的编辑功能很简单，只能处理简短的文字，不过用起来也很简洁，而我们绘图时的标注文字都很简短，所以经常用到它。缩放Z随着CAD对鼠标缩放功能的加强,Z命令已经失去了往日的风采，不过用Z命令实时缩放还是有很多人在用。多线ML用于画墙体等，一次性可以画出多条直线。默认情况下只有两条，可以随意设置这两条线的间隔，一般为240mm和12Omm墙体厚度。计算器QC(Ctrl+8)启动CAD里内置的计算器程序，用以计算各种类型的数据。圆环DO几乎很少用到它，用也是通过圆偏移出来，所以可以忽略这个命令。对象捕捉设置DS对象捕捉是CAD的特长，少了它CAD就残疾了，2006版的CAD新增添了动态输入的功能，也就是有些命令栏下的命令和数据跑到光标旁边了，不过有些人认为碍眼，在这里可以设置关闭。选项OP几乎每个大型软件都有个类似的功能，就相当于windows之于控制面板。强制对齐AL主要的用途是可以把一个任意角度的图形对齐到想要的位置。是旋转命令的很好补充，不需要输入角度就可以完成准确对齐创建布局视口MV在布局空间建立新的视口，默认建立的矩形视口，当然也可以根据命令栏的提示创建多边形视口，也可以把已有的不规则闭合图形创建成视口。创建闭合边界BO用这个工具可以很快很精准的创建闭合的边界，创建边界的主要作用是计算面积、周长和填充图案。撤销前一删除OOPS撤销前一步的删除。注意只是撤销一步，这个命令在创建边界前用很管用，因为有些图形很杂可以暂时删去，免得计算多余的边界。删去之后再进行填充，填充完之后再用这个OOPS命令撤销刚才删除的图形。测量清单LI或LS每画一个独立的几何对象，CAD都赋予了其的信息，用它来查看相关信息，一般我们用的多的是查看闭合图形的面积和周长。清理PU清理以前使用过的并且目前没有关联使用的图块、标注样式、文字样子、图层等。一般在绘图过一阶段性之后执行它可以减少文件体积。图层LA快速打开图层管理器。颜色COL快速打开颜色管理器。线型LT快速打开线型管理器。线宽LW快速打开线型管理器。由于目前几乎都设置颜色打ElL线宽的设置就用不着了。测量距离DI测量两点之间的距离和这两点连线与水平线形成的夹角。起简要查询作用，绘图时比较常用到它来查看线的简要信息。查询面积周长AA主要用于查询非多段线的闭合图形，如果是多段线属性的闭合图形（如矩形等），直接用LS命令就可以快速查询出来面积和周长了。重生成模型RECAD作图时软件系统会自动降低显示线段以提高运行速度，有些圆看起来象多边形就是这个原因，执行这个命令可以显示完整定数等分DIV这是一个很好用的命令，画图时常需要把一条线分成几份在画细部，用这个可以节约计算时间了。定距等分ME有了上面的定数等分，定距等分的作用就不大了，用起来也没有定数等分便捷。编辑多段线PE如果现有的线不是多段线，执行这个命令会提示你是否先合并成多段线。因此这个命令也用于合并直线成多段线。编辑块定义BE执行这个命令，会弹出一个对话框，可以选择其中的一个块进行编辑。但一般情况下，我们对需要编辑的块进行编辑，双击它即可。定义块属性ATT用于DlY图块，定义好属性的块可以一劳永逸，用起来也很方便，所以掌握它很
