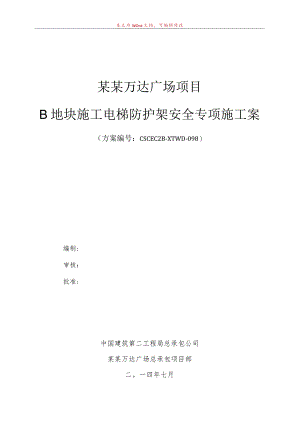

本文为WOrd文档，可编辑修改某某万达广场项目B地块施工电梯防护架安全专项施工案（方案编号：CSCEC2B-XTWD-098）编制:审核：批准:中国建筑第二工程局总承包公司某某万达广场总承包项目部二。一四年七月务实、求精、团结、开拓施工电梯防护架施工方案一、编制依据1、某某万达广场施工组织设计；2、建设单位提供的施工图纸。3、建筑施工安全检查标准(JGJ5999)o4、建筑施工扣件式钢管脚手架安全技术规范JGJ130-202*5、建筑结构荷载规范GB50009-202*6、钢结构设计规范GB50017-202*二、工程概况某某万达广场项目位于某某省某某市岳塘区芙蓉路北、晓塘路南、月华东路、月华西路之间。占地面积256亩，总建筑面积为88.6万平方米,其中地上面积为7L9万平方米，地下16.7万平方米。由购物中心、酒店、住宅、室外商业街、商铺组成。工程性质为住宅及公共建筑。其B地块住宅高度均为100米。根据业主单位开发计划，B地块A、B区先行施工，根据现场施工部署,拟定B地块A、B区共配置11台双笼室外人货电梯(SC200/200V)；其中1#、2#、5#、4#栋各配置两台，3#、6#、7#栋各配置一台施工电梯。随楼层逐渐上升，需在各栋号施工电梯口设置安全通道及防护门，以方便物料运输，节省人力、财力及保障安全。本施工电梯安全安全防护架采用钢管脚手架搭设，通道底部满铺模板，整个施工电梯脚手架外立面采用安全密目全封闭（除门洞部位），其外立面与悬挑式外脚手架共面，且与其同步搭设施工。三、施工准备（一）技术准备1）编制施工电梯安全通道防护施工方案。2）组织操作人员进行技术交底，明确施工要点及搭设要求。3）熟悉施工图纸.详细掌握结构周边尺寸，仔细对照工图纸；分析外立面线条造型变化，根据结构线条，合理布置脚手架。（二）材料准备1.1选用钢管标准1）应有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T228）的有关规定；2）钢管的外径、壁厚、端面等偏差，应符合建筑施工扣件式钢管脚手架安全技术规范JGJI30-202*）中表8.15的规定；3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；4）钢管必须涂防锈漆，一律选用黄色。1.2选用钢管标准表面锈蚀深度不得大于0.50mm。检查时在锈蚀严重的钢管中抽取三根好做锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值不得使用;钢管弯曲各种杆件端部1.5m范围以内，弯曲值不得大于5mi;立杆钢管弯曲挠度值当3m<L4m时不大于12mm,当4m<L6m时不大于20mm；水平杆、斜杆的钢管弯曲挠也得大于30mm。2.扣件2.1扣件性能要求1）扣件用机械性能不低于KT33-81要求的可锻铸铁制造的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。新扣件要具有生产许可证、法定检测单位的测试报告和产品质量合格证。2）当对于口件质量有怀疑时，要按现行国家标准钢管脚手架扣件（GB15831）的规定抽样检测：旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新旧扣件施工前均进行防锈处理。3）脚手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm,当扣件夹紧钢管时，开口处的最小距离应不小于5mm。2.2扣件的种类1）两钢管90交叉连接采用直角扣件；2）两钢管呈任意角度交叉连接采用旋转扣件；3）钢管与钢管接长采用对接扣件。2.3扣件的质量检查扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺栓必须更换，扣件使用前应进行防锈处理：先除锈然后采用油浸防锈。3 .脚手板采用钢笆片；4 .挡脚板挡脚板高度180-20Omn1。挡脚板上如有孔眼，不大于25mm,挡脚板下边缘与脚手板的空隙不大于IOnmI并刷上黑黄相间漆。5 .密目式安全应选用有国家认可的质量监督检验部门的检验合格报告、有生产单位检验合格证和安鉴证的密目。密目式安全宽（高）度不得小于1.2m,目密度不应低于2000目100cm2,各边缘部位的开眼环扣必须牢固可靠，环扣孔径不低于8mmo不得有断纱、破洞、变形及有碍使用的编织缺陷。旧密目两次使用时必须经过耐冲击性能检验和耐贯穿性检验，合格后方可使用。密目的安装平面垂直于水平面，严禁作为安全水平使用。6 .安全兜安全兜使用直径9mm的锦纶，外观应平整，宽度不小于3m,眼尺寸不大于5cm,每某安全重量一般不超过15kg,水平设置时能承受不小于16k的冲击荷载。密目式安全立技术要求符合GB16909-97的规定。阻燃安全必须具有阻燃性，其续燃、阻燃时间均不大于4s。四、施工方法1、施工电梯通道防护架随电梯上升逐层搭设，脚手架立杆采用对接扣件连接，立杆步距为L5米和LO米，横距为09m。见附图2、纵向水平杆接长用对接扣件连接。上下相邻两根纵向水平杆接头错开不小于50Cnb同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。3、连墙件采用刚性连接方式，连墙件的连墙杆用短钢管、直角扣件固定于结构，其具体做法见下图：连墙杆在垂直方向层层设置，水平方向每根立杆对应位置均应设置连墙件，设置时尽量靠近主节点，其偏离主节点的距离不应大于15Omm,且必须从底部第一根纵向水平杆处开始设置。4、横向水平杆两端伸出外立杆连接点外IOCnI,用十字扣件紧固牢固。5、扣件同杆件连接时紧固力在4555N范围内，不得低于45Nm或高于60Nmo6、防护门尺寸长*高为L5m*2.0m。7、防护门为内开，门上要挂楼层牌和安全警示标志。8、防护门为双开门，门上设门栓，并涂与外架反差颜色大的油漆。9、通道上满铺脚手板，并用铁丝绑扎牢固，表面平整，标高略高于楼层。10、楼层通道两侧立杆上设置防护栏（扶手）高度1200mm,防护栏下60Omln、100Omnl处另设置两道防护栏，最下部设置挡脚板，挡脚板应用红白油漆间隔涂刷。11、通道口设置及防护门详见下图：0000000000 of POOOOOOOOOO( 00000000000 0000000000( 00000000000 ooooooooooc 00000000000 ooooooooooc 00000000000 oooooooooocoooooooooo( 000000000000000000000( 00000000000 ooooooooooc 00000000000 )OOOOOOOOOOCoooooooooo( QooooooooooOOOOOOOOOOOOOOOOCOooooooooOOOOO)000000 0000000 >oooooo< 00000000000 50000000000( 00000000000 >oooooooooo 00000000000 )OOOOOOOOOO 00000000000 500000000001 。OOOOQCOOOOO* » OOOOOOOOOOOOOOOOC oooooooooooooooo>Oooooooooooooooooc JoooooooooooooooouOooooooooooooooooc Jooooooooooooooooo Iiooooooooooooooooc 50000000000000000»OOOOOOOOOOOOOO ht V w.wwv1)0000000000( )OOOOOOOOOOOOOOOO ) Oooooooooooooooooc 髀 CHrU uUUUG Ooooooooooooooooj000000c )000000 OOOOOOC )000000 0000000000 )0000000000 000000000c- )OOOOOOOOO' 000000000000000000000000000000000000000005000000000000000)。(>000OOC ooooooooooo nooooo )0000000000 BPOoOOC ooooooooooo !Boooooc d-44- O 0_0_0_00 01500IoooOo。Oooo1500三OOooooooooc >0 OOOOOOOOOOQQO 1000000000 O 0000000000c »0000000000>00 00000000" 00000000000 )0000000000 Ooooooooooc )0000000000000000000 (ooooooooc Ooooooooo »00000000« 000000000 ,oooooooo< oooooooo O >oooooooo< 000000000 )00000000«Ooooooooooo .oooooooooo< Ooooooooooo >oooooooooo( Ooooooooooo >0000000000( Ooooooooooo »0000000000( Ooooooooooo (0000000000( oooooooo OOO »0000000000( 00000000000 >0000000000( 00000000000OOOOOOQQQOC booooooooooOoooooooooc )0000000000' Ooooooooooo >0000000000 00000000000 )0000000000施工电梯脚手架立而图施也梯脚手架平而图施工电梯入哪手轴翻12、卸载与加强措施:1）本施工电梯通道脚手架采用单立杆，根据建筑施工扣件式钢管脚手架安全技术规范（JGJI30202*）第6.1.2条规定，搭设高度超过50米以上部分需分段搭设。故本工程随外悬挑架同时搭设，故为每6层搭设一次，搭设高度低于20米。2）脚手架卸载采用工字钢进行悬挑，根据悬挑架计算选择16#工字钢作为悬挑主梁。每根悬挑梁设置三道地锚，其构造做法同B地块悬挑式脚手架施工节点做法。3）悬挑梁单根长度450Omm,在立钢管的地方焊上长15Omm的中22钢筋头方式来防止钢管滑动，悬挑长度为130Omn1。五、安全通道施工工艺1 .安全通道结构本安全通道用于进入施工电梯前的安全防护，采用纵向承重结构体系，立杆间距1500mm。第一道水平横杆（扫地杆）距立柱下端200mm,以上间距1500mm,顶部棚间距600nm1。如下图所示：安全通道平面布置图安全通道侧立面图纵向承重门架采用双排钢管做柱立柱，间距600mm,通道净宽4800mm,净高4400mm,双层顶棚间距600mm。正立面图如下所示:中国建筑和谐环境为本本安全通道基础为已硬化路面，先将200宽50厚木垫板放在立柱下方，然后再进行步架、立杆、水平杆、横杆、剪刀撑等的搭设。2 .安全通道构造要求3 .1立杆在竖立杆时，用单支6m钢管，不得采用对接钢管，立杆纵距L5米。禁止使用弯曲钢管。4 .2大横杆大横杆长度不宜小于三跨，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。大横杆连接采用搭接，搭接长度不小于1000mm,并用不少于三个旋转扣件等间距扣牢，端部扣件盖板的边缘至杆端距离不应小于100nm1。大横杆接头与相邻立杆距
