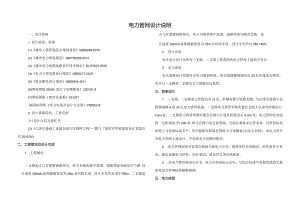

一支路二支路电力管网设计说明.docx
电力管网设计说明一、设计依据1.设计规范、标准(1)城市工程管线综合规划规范GB50289-2016(2)城市电力规划规范GB/T50293-2014(3)城市电力电缆线路设计技术规定DL/T5221-2016(4)电力工程电缆设计规范GB50217-2018(5)低压配电设计规范GB50054-2011(6)国标图集GlOkV及以下电缆敷设12D101-5(7)国标图集地沟及盖板02J331(8)国标图集电力电缆井设计与安装07SDloI-82.设计基础资料、工程资料(1)设计合同及委托书(2)江津区德感工业园北部片区路网工程(一期)(重庆市华筑建筑设计有限公司2016.04)二、工程概况及设计内容1 .工程概况一支路起点与在建德福路相交，终点为现状场平范围，道路等级为城市次干路,设计速度30kmh,标准路幅宽度为28m,双向四车道，设计全长约为377.782m。二支路起点与在建德福路相交，终点为现状场平范围，道路等级为城市支路，设计速度30kmh,标准路幅宽度为18m,双向两车道，设计全长约为359.149%2 .设计内容本次电力设计内容为一支路、二支路工程范围内电力管线土建部分设计。3 .电力现状本次道路设计范围内无电力规划资料，相交道路镌福路存在20孔在建电力排管，并在与一支路和二支路交叉口预留有过街管。三、管廊设计1 .一支路、二支路电力管线均为12孔，单侧布置与道路北侧，与江津区德感工业园德福路A段20孔电力排管接通，一支路电力排管单侧布置在北侧人行道外距路沿石4.2m处，二支路电力排管单侧布置在北侧人行道外距路沿石4.Om处，电力管网在直线段一定距离处(约200米)和交会路口处过街预留，过街孔数按9孔管布设。其顶面标高原则上与地面标高齐平，但应根据实际情况预留人行道铺装(由业主控制)。本电力设计为电力管网土建设计，不包括电力电缆的敷设。2 .电力管网深度及宽度应根据当地电力公司、建设单位共同确定，经征求各方意见，确定设置电力排管，如有变动，请及时与项目组联系。3 .沿电力排管纵向以分支、电力井的坐标点定位，与综合管线中其他管线的关系参见综合管网标准横断面图。五、电力排管1.原则上，沿电缆沟纵向间隔200m左右设一处电力过街，在电力过街管道两六、电力排管之间的电力工作并1 .当电力排管敷设距离较长时，则每隔50In设一个电力工作井，作为拉线用，电力工作井应采用混凝土结构，具体做法详见相应图集。2 .电力工作井净高不小于1.9m。绿化带内工作并出口应高于绿化带地面0.3米及以上。3 .每座封闭式电力工作井的顶板应设置直径不小于800mm人孔一个。4 .每座电力工作井的底板应设有500X500X500集水坑，向集水坑的泄水坡度不小于0.5%。5 .每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在顶板和底板以及于排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。6 .每座电力工作井外侧设两根长2.5米的L50X5镀锌角钢作接地体，其水平连结体采用-50X5镀锌扁钢。7 .安装在电力工作井内的金属构件采用-50X5镀锌扁钢与接地体连接，要求接地电阻不大于4欧姆。8 .电力工作井两侧的排管孔口应封堵。9 .电力工作井防水处理。10 .电力工作井的井盖、井圈采统一采用防盗铸铁井盖及盖座。按其承载能力，人行道上最低选用B125类型，车行道上最低选用D400类型。所选井盖应符合国家标准检查井盖(GB/T23858-2009)的要求。井盖、盖座安装要求与路面平整。侧的人行道上设置电力工作井。2 .过街电力排管所需孔数应根据电网远期规划敷设电缆根数外，还需有适当备用孔供更新电缆用。该设计为12孔。3 .电力排管材料选择：电力排管常用材料主要有氯化聚氯乙烯电缆导管（PVC-C）聚丙烯塑料管（MPP管）、编织缠绕拉挤玻璃纤维增强塑料电缆导管（BWFRP）等。以上管材均具有非磁性、环保、内壁光滑、绝缘性好、耐热性强、不生锈的特点。综合考虑建设投资及运营维护等因素，按照建设单位及电力主管部门意见本项目电力排管采用PVC-C电力电缆保护套管167*8.0,并使用配套管枕。排管两侧设工作井，电缆排管顶距道路路面不小于07%具体详见电力排管断面图。4 .电力排管参数应满足电力电缆用导管第3部分：氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管DL/T802.2-2017相关质量控制要求。5 .电力排管以不小于0.5%的坡度坡向电力工作并。6 .电力排管在终端、分支处、敷设方向及标高变化处设置电力工作井。7 .电力排管管径不小于电缆外径的1.5倍。8 .每根管子只穿一根电缆。9 .电力排管尽可能做成直线。10 .电力排管通过地基稳定地段，如管子能承受土压和地面动负载，则可在管子镶接处用钢筋混凝土或支座做局部加固。通过地基不稳定地段，必须在两工作井之间用混凝土全线加固排管。11 .排管地基承载力不小于0.15MPao12 .电力排管在未使用前应用防火包封堵。13 .管顶上方设置电力警示标志桩。八、其他1.管廊在施工过程中，开挖到其他管道，应采取相应的措施进行保护。2 .不明之处可参考国家标准图集电力电缆井设计与安装07SD101-8地沟及盖板02J331。3 .电力管网选用的管材、各构筑物做法等应符合相关国标标准、规范、环保标准及主管部门要求，在征得管线单位、主管部门同意后方可实施。4 .本施工图报送电力管网部门审批后方可实施。在施工期间由业主协调，并请电力主管部门、电力公司参与中间验收、施工验收及竣工验收，确保后期电力管线顺利实施。5 .在施工过程中应增强施工人员环保及文明施工意识，减少环境污染，杜绝暴力施工，施工结束时应及时恢复施工中损坏的道路路面及其它公用设施，做好现场废料清理。七、施工及注意事项1.各种管线必须同时按各个单项专业管线施工图与管线综合图进行施工，必须严格控制各种管线的断面尺寸及管线交叉处的高程，并严格按照先深后浅的原则进行施工。各个专业管线施工单位应该密切配合，施工过程中如遇到管线碰撞按如下原则进行调整：压力管让重力管，小管让大管。2 .管道交叉处应严格按照先下后上的原则，下部管道两侧及顶部用M7.5水泥砂浆砌片石（或C20混凝土）至上部管道基底面后再安装上部管道。上部管顶覆土较浅时应采取补强措施，具体的处理意见及加固方法应共同协商。3 .所有管线在施工中应采用统一的平面坐标和高程。4 .本次管线综合管线过街管采用相对标高方式表示，每一交点的相对零点位置为以该点的地面投影点向道路中心线引垂线，与路缘石交点外侧处的车行道上的点。5 .现场施工应结合所有管线施工图和路施图、结构施图施工，若有不协调时，应通知设计单位和建设方现场研究解决。6 .图中设计高程为控制性高程，其中，给水管、燃气管以管中心计，电力过街排管、电信排管以沟底计，雨污水管以管底计。7 .交叉口的交叉点标高为绝对标高；管线过街交叉点标高为相对标高。
