2024装配式建筑施工组织设计方案.docx

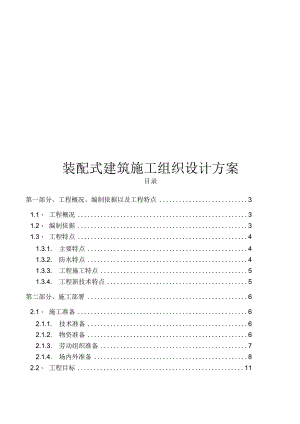

装配式建筑施工组织设计方案目录第一部分、工程概况、编制依据以及工程特点31.1、 工程概况31.2、 编制依据31.3、 工程特点41.3.1. 主要特点41.3.2. 防水特点41.3.3. 工程施工特点51.3.4. 工程新技术特点5第二部分、施工部署62.1、 施工准备62.1.1. 技术准备62.1.2. 物资准备62.1.3. 劳动组织准备72.1.4. 场内外准备82.2、 工程目标112.2.1. 安全施工目标112.2.2. 文明施工目标112.2.3. 质量目标122.2.4. 进度施工目标12第三部分、PC装配式混凝土结构施工123.1、 PC结构工厂施工123.1.1. 构件单位选择以及生产范围123.1.2. 设备设施123.1.3. 厂生产施工133.2、 PC结构运输、堆场及成品保护183.2.1. 运输183.2.2. 堆场203.2.3. 成品保护223.3、 PC结构现场施工233.3.1. 施工流程及分解图233.3.2. 起吊设施施工273.3.3. PC结构安装与调整施工293.3.4. 防水构造与保温383.3.6. PC结构相关的其它节点技术施工473.4、 标准层施工进度47第四部分、PC装配式混凝土结构质量、安全文明施工504.1、 PC结构质量施工504.1.1. PC结构质量保证措施504.1.2. PC结构质量施工标准614.2、 PC结构安全文明与施工774.2.1. PC结构安全与施工774.2.2. 文明施工措施83第五部分、工程资料管理875.1、 资料划分875.1.1. 范围875.1.2. 戈IJ分875.2、 资料管理要求885.2.1. 内容885.2.2. 管理要求88第一部分、工程概况、编制依据以及工程特点1.1、工程概况工程名称海湾镇13-04地块普通商品房项目工程地址*市浦东新区惠南镇大川公路2577号建设单位绿地海湾置业有限公司设计单位*建筑设计有限公司监理单位*建融工程建设监理有限公司施工单位*建设集团有限公司工程概述PC结构：321层。地块总用地面积：53955.2平方。总建筑面积119300.63m2平方，其中设一层地下室，建筑面积为38165.81m2平方，地上总建筑面积为81134.82m2。总计28栋建筑，其中8栋为20-21层的高层，20栋为2-3层的多层结构类型剪力墙结构，3层及以上至顶层外墙、阳台板、空调板、外凸窗、楼梯为PC装配式混凝土结构，其中部分外墙竖向板采用高强灌浆施工技术C1.2、 编制依据PC结构施工图纸以及PC结构招标文件GB50068-2001建筑结构可靠度设计统一标准GB50009-2012建筑结构荷载规范GB50010-2010建筑抗震设计规范JGJ3-2010高层建筑混凝土结构技术规程DG/TJ08-2069-2010预制整体式住宅混凝土构件制作、施工及质量验收规程1.3、 工程特点1.3.1. 主要特点本工程为预制装配式混凝土结构，其主要特点是：(1)现场结构施工采用预制装配式方法，外墙墙板、空调板、阳台、设备平台、凸窗以及楼梯的成品构件。(2)预制装配式构件的产业化。所有预制构件全部采用在工厂流水加工制作，制作的产品直接用于现场装配。(3)在设计过程中，运用BlM技术，模拟构件的拼装，减少安装时的冲突。部分外墙PC结构采用套筒植筋、高强灌浆施工的新技术施工工艺，将PC结构与PC结构进行有效连接，增加了PC结构的施工使用率，降低PCF的施工率，提高施工效率。(4)楼梯、阳台、连廊栏杆均在PC构件的设计时考虑点位，设置预埋件，后续直接安装。(5)按照PC结构的施工特点，采用悬挑外墙脚手架。1.3.2. 防水特点节点自防水。本次施工的装配式外墙板防水方法：)连接止水条，预制外墙板连接时，预先在板墙侧边和上粘贴防水止水条的形式防水0）空腔构造防水，预制外墙板之间在预制板侧边和上下设置沟（槽）排水的构造方法O）外墙密封防水胶，预制外墙板外侧耐候胶封闭。1.3.3. 工程施工特点本工程采用的PC结构，其要点是：预制构件的工厂制作；现场装配构件的吊装；临时固定连接；配套机械的选用；预制结构和现浇结构的连接；节点防水措施；橡皮条与灌浆施工，专业多工种施工劳动力组织。1.3.4. 工程新技术特点PC项目新技术点与内容是：产业化程度高，资源节约与绿色环保；构件工厂预制和制作精度控制；构件的深化加工设计图与现场的可操作性的相符性；施工垂直吊运机械选用与构件的尺寸组合；装配构件的临时固定连接方法；校正方法及应用工具；装配误差控制；预制构件连接控制与节点防水措施；施工工序控制与施工技术流程；专业多工种施工劳动力组织与熟练人员培训；装配式结构非常规安全技术措施以及产品的保护，高强灌浆新技术的施工的应用，为新技术的推广走出了贡献。第二部分、施工部署2.1 、施工准备2.1.1. 技术准备技术准备是施工准备的核心。由于任何技术的差错或隐患都可能引起人身安全和质量事故，造成生命、财产和经济的巨大损失。因此必须认真地做好技术准备工作。具体有如下内容：A、熟悉、审查施工图纸和有关的设计资料；B、原始资料的调查分析；G编制施工组织设计。在施工开始前由项目工程师具体召集各相关岗位人员汇总、讨论图纸问题，设计交底时，切实解决疑难和有效落实现场碰到的图纸施工矛盾，切实加强与建设单位、设计单位、预制构件加工制作单位、施工单位以及相关单位的联系，及时加强沟通与信息联系，要向工人和其他施工人员做好技术交底，按照三级技术交底程序要求，逐级进行技术交底，特别是对不同技术工种的针对性交底，每次设计交底后要切实加强和落实。2.1.2. 物资准备在施工前同时要将关于PC结构施工的物资准备好，以免在施工的过程中因为物资问题而影响施工进度和质量。物资准备工作的程序是搞好物资准备的重要手段。通常按如下程序进行：根据施工预算、分部（项）工程施工方法和施工进度的安排，拟定材料、统配材料、地方材料、构（配）件及制品、施工机具和工艺设备等物资的需要量计划；根据各种物资需盍量计划，组织货源，确定加工、供应地点和供应方式，签订物资供应合同；根据各种物资的需要量计划和合同，拟运输计划和运输方案；按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存或堆放。2.1.3. 劳动组织准备在工程开工前组织好劳动力准备，建立拟建工程项目的领导机构，建立精干有经验的施工队组，集结施工力量、组织劳动力进场，做好向施工队组、工人进行施工技术交底，同时建立健全各项管理制度。管理人员施工机构。序号姓名担任职务备注1项目总工程师3项目经理5生产经理6项目资料员7项目预算员8项目总施工员9项目安全员11项目质检员12项目PC技术13施工班组组长根据Pe图纸设计要求及经验，和结合本项目PC结构体复杂、质量大和施工复杂的情况，我项目部将成立PC结构施工小组，将配备有PC结构施工经验的班组进行施工。PC结构管理小组暂由30人组成，其中每1栋号房配备1个PC结构施工班组和1个灌浆施工班组，每个PC结构施工班组计划配备10人组成，每个灌浆施工班组有计划配备2个人。2.1.4. 场内外准备）场内准备施工现场搞好“三通一平”路通、水通、电通和平整场地的准备，搭建好现场临时设施和PC结构的堆场准备；为了配合PC结构施工和PC结构单块构件的最大重量的施工需求，确保满足每栋房子PC结构的吊装距离，以及按照施工进度以及现场的场布要求，本项目没幢楼配备一台QTZ100型号的塔吊，合理布置在每栋房子的附近，确保平均吊装每5天6天一层的节点。由一期于7栋房子同时施工，造成现场塔吊的平面布置交叉重叠，塔吊布置密集，塔身与塔臂旋转半径彼此影响极大，为防止塔吊的交叉碰撞，塔吊配备在满足施工进度的前提下，塔吊平面布置允许重叠，将道路与吊装区域区用拼装式成品围挡划分开，同时编制群塔防碰撞专项方案。塔吊、堆场、施工道路布置图道路制作示意图现场道路示意图道路与场地隔断做法根据本工程PC结构体积大、板块多的施工特点，同时各号房为高层建筑，给PC结构卸车堆放带来一定的困难。若在PC结构卸车时使用汽车吊卸载施工，可以大大增加整个项目施工进度，避免长时间因为PC卡车堵塞的情况，使用汽车吊施工可减轻塔吊运能，比在不使用汽车吊的PC结构卸车情况施工效率更高，根据以往万科在其它PC结构项目的施工经验，我公司以及项目部建议PC结构卸车时使用汽车吊卸载PC结构施工，以提高施工效率。0）场外准备场外做好随时与PC厂家和PC结构相关构件厂家沟通，准确了解各个PC结构厂家的地址，准确预测PC结构厂家距离本项目的实地距离，以便于更准确联系PC结构厂家发送PC结构时间，有助于整体施工的安排；实地确定各个厂家生产PC结构的类型，实地考察PC结构厂家生产能力，根据不同的生产厂家实际情况，做出合理的整体施工计划、PC结构进场计划等；考察各个厂家之后，再请PC结构厂家到施工现场实地了解情况，了解PC结构运输线路，了解现场道路宽度、厚度和转角等情况；具体施工前我司和监理部门派遣质量人员去PC结构厂家进行质量验收，将不合格PC构件排除现场施工、有问题PC构件进行工厂整改、有缺陷PC构件进行工厂修补。PC工厂实地验收2.2 工程目标2.2.1. 安全施工目标重大伤亡事故为零，无重大治安、刑事案件和火灾事故。2.2.2. 文明施工目标施工现场达到*市宝山区文明。2.2.3. 质量目标工程一次合格率100%。在开始吊装施工前，本方案要领已经贯彻到各个生产部门的操作员，确保工程质量一次验收合格。2.2.4. 进度施工目标本进度施工目标在保障施工总进度计划实现的前提下，施工过程中投入相应数量的劳动力、机械设备、管理人员，并根据施工方案合理有序地对人力、机械、物资进行有效调配，保证计划中各施工节点如期完成。第三部分、PC装配式混凝土结构施工3.1、 PC结构工厂施工1 .1.1.构件单位选择以及生产范围PC预制装配式构件实行工厂化生产选择专业预制构件生产单位；装配式预制构件在工厂加工后，运送到工地现场由总包单位负责卸车并吊装安装。按构件形式和数量，划分为外墙装配式预制外墙板、预制楼梯、阳台板、凸窗板和设备平台等PC构件。2 .1.2.设备设施混凝土搅拌：强制式搅拌机混凝土振捣：高频插入式振动模具：成型钢模蒸养：4t锅炉及相应管道等设施和设备混凝土运输：6m3搅拌车3.1.3工厂生产施工吊车：12T以上汽车吊。1.钢筋工程钢筋加工制作实况照片半成品钢筋切断、对焊、成型的加工均在原钢筋车间进行，钢筋车间在按配筋单加工中，应严格控制尺寸，个别超差不应大于允许偏差的1.5倍。钢筋对焊应严格按JGJ18钢筋焊接及验
