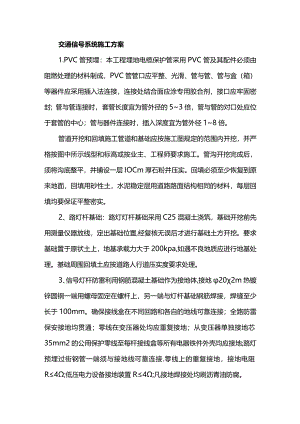

交通信号系统施工方案.docx

交通信号系统施工方案1.PVC管预埋：本工程埋地电缆保护管采用PVC管及其配件必须由阻燃处理的材料制成，PVC管管口应平整、光滑、管与管、管与盒（箱）等器件应采用插入法连接，连接处结合面应涂专用胶合剂，接口应牢固密封；管与管连接时，套管长度宜为管外径的53倍，管与管的对口处应位于套管的中心；管与器件连接时，插入深度宜为管外径18倍。管道开挖和回填施工管道和基础应按施工图规定的范围内开挖，并严格按图中所示线型和标高或按业主、工程师要求施工。管沟开挖完成后，须将沟底整平，并铺设一层IOCm厚石粉并压实。回填必须至少恢复到原来地面，回填用砂性土，水泥稳定层用道路路面结构相同的材料，每层回填均要保证平整密实。2、路灯杆基础：路灯灯杆基础采用C25混凝土浇筑，基础开挖前先用测量仪器放线，定出基础位置,经复核无误后才进行基础土方开挖。要求基础置于原状土上，地基承载力大于200kpa,如遇不良地质应进行地基处理。基础周围回填土应按道路人行道压实度要求处理。3、信号灯杆防雷利用钢筋混凝土基础作为接地体,接地202m热镀锌圆钢一端用螺母固定在螺杆上，另一端与灯杆基础钢筋焊接，焊缝至少长于100mm。确保接线盒在不同回路和各自的地线可靠连接；全路防雷保安接地均贯通；零线在变压器处均应重复接地；从变压器单独接地芯35mm2的公用保护零线至每杆接线盒等所有电器铁件外壳均应接地;路灯预埋过街钢管一端须与接地线可靠连接.零线上的重复接地，接地电阻R4;低压电力设备接地装置R4;凡接地焊接处均刷沥青油防腐。4、电缆交通信号系统的电缆，将采用地下敷设，施工时则需装置硬塑料管，以便穿放电缆。按设计和实际路径计算电缆长度；合理安排每个回路电缆的使用量，减少中间接头电缆敷设时要使用电缆放线架；电缆放线穿管时，一端有人送线，另一端有人拉线.电缆穿管前，管口要铿圆，管中杂物清除干净，钢管出口要使用塑料护口；电缆敷设时不准强拉，拐角和管口要加设保护垫，防止电缆变形和绝缘皮划破；采用热缩管保护；单相制配线时，应按规定使用色线。交通信号控制电缆分别连接到信号灯和信号机的接线柱上，电线绝缘且无接头，并用有号码的套管编码以便日后的维修。除所需长度外每根电缆线应留有余量于最靠近立柱的拉线井内，人行灯立柱应留2m电缆,车道灯立柱应留2m电缆。在信号机端，每根电缆应留有2m长的余量电缆整齐地放于信号机基础旁边的接线井内。连线要求有足够的导体，能保证信号系统的全负载操作。放线后每根电缆线尾断口应独立密封，防止水份渗入线内。所有外部非带电的金属部件用铜线连成一个连续的接地系统，用一绝缘铜线分别连接至控制机的接地座。所有埋设在地下的电缆的设置与安装应使它们在浸水时能连续运行而不出故障。传输电缆的接头应位于接线井内，除所需长度外，传输电缆应留有2m长的余量电缆布置于井内，接头应全密封连接，防水、防潮，整段电缆不应有其它接头。在信号机端，传输电缆应留有2m长的余量电缆独立密封，整齐地放于信号机基础的接线井内，每根传输电缆应分别进行方向和车道的编号。
