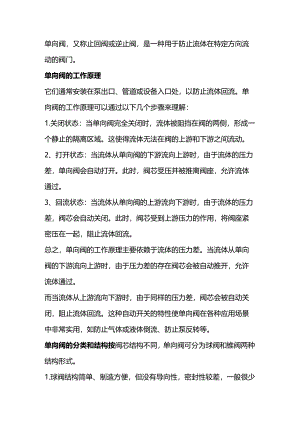

单向阀的工作原理和应用.docx

单向阀，又称止回阀或逆止阀，是一种用于防止流体在特定方向流动的阀门。单向阀的工作原理它们通常安装在泵出口、管道或设备入口处，以防止流体回流。单向阀的工作原理可以通过以下几个步骤来理解：1.关闭状态：当单向阀完全关闭时，流体被阻挡在阀的两侧，形成一个静止的隔离区域。这使得流体无法在阀的上游和下游之间流动。2、打开状态：当流体从单向阀的下游流向上游时，由于流体的压力差，单向阀会自动打开。此时，阀芯受压并被推离阀座，允许流体通过。3、回流状态：当流体从单向阀的上游流向下游时，由于流体的压力差，阀芯会自动关闭。此时，阀芯受到上游压力的作用，将阀座紧密压在一起，阻止流体回流。总之，单向阀的工作原理主要依赖于流体的压力差。当流体从单向阀的下游流向上游时，由于压力差的存在阀芯会被自动推开，允许流体通过。而当流体从上游流向下游时，由于同样的压力差，阀芯会被自动关闭，阻止流体回流。这种自动开关的特性使单向阀在各种应用场景中非常实用，如防止气体或液体倒流、防止泵反转等。单向阀的分类和结构按阀芯结构不同，单向阀可分为球阀和锥阀两种结构形式。1.球阀结构简单、制造方便，但没有导向性，密封性较差，一般很少使用；2、锥阀工艺要求严格，但密封性好，工程中用的单向阀多为锥阀结构。单向阀根据进出油口方向是否相同有直通式和直角式两种结构。该阀主要由阀芯、阀体、阀座、弹簧等结构组成。当Pl进油时，压力油克服弹簧力推开阀芯，使单向阀导通；当P2进油时，液压力和弹簧力将阀芯压在阀座上，此时油液为截止状态。直通式单向阀结构简单、体积小，但容易有噪声和振动，并且更换弹簧不便。而下图的直角式单向阀有效减轻了振动，并且更换弹簧较方便。单向阀的应用场合通常对单向阀要求是：开启压力小，反向密封性好，正向流阻小，动作灵敏。单向阀应用于不允许油液倒流的场合：1.用于液压泵的出口，防止因系统压力过高使油液倒流而损坏液压泵；2、隔开油路不必要的联系；3、利用其良好的密封性实现保压功能；4、与其他元件组成复合阀使用，如单向节流阀，单向顺序阀等；5、使用较大刚度的弹簧，作为背压阀使用。
