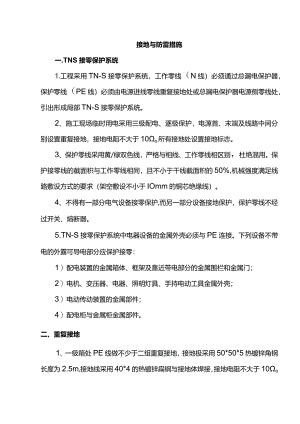

接地与防雷措施一.TNS接零保护系统1.工程采用TN-S接零保护系统，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。2、施工现场临时用电采用三级配电、逐级保护，电源首、末端及线路中间分别设置重复接地，接地电阻不大于10o所有接地处设置接地标志。3、保护零线采用黄/绿双色线，严格与相线、工作零线相区别，杜绝混用。保护接零线的截面积与工作零线相同，且不小于干线截面积的50%,机械强度满足线路敷设方式的要求（架空敷设不小于IOmm的铜芯绝缘线）。4、不得有一部分电气设备接零保护,而另一部分设备接地保护，保护零线不经过开关、熔断器。5.TN-S接零保护系统中电器设备的金属外壳必须与PE连接。下列设备不带电的外露可导电部分应保护接零：1）配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；2）电机、变压器、电器、照明灯具、手持电动工具金属外壳；3）电动传动装置的金属部件；4）配电柜与金属柜金属部件。二、重复接地1、一级箱处PE线做不少于二组重复接地，接地极采用50*50*5热镀锌角钢长度为2.5m,接地线采用40*4的热镀锌扁钢与接地体焊接，接地电阻不大于10o2、二级箱处PE线做一组重复接地,接地极采用50*50*5热镀锌角钢长度为2.5米接地线采用40*4的热镀锌扁钢与接地体焊接,接地电阻不大于10o3、保护零线在配电系统的中间处和末端处做重复接地。保护零线每处重复接地装置的接地电阻值不大于10o4、塔吊回路,在专用箱设置重复接地，接地电阻小于4o接地体采用50*50*5长度2.5m的热镀锌角钢，间隔5m打入地下。接地线采用40*4的热镀锌扁钢与接地体焊接，保证接地体和PE线端子做良好的电气连接。三、防雷接地现场塔吊防雷接地安装采用镀锌40*4扁钢和镀锌20圆钢，三根圆钢两根扁钢焊接为一组，扁钢为三面施焊，圆钢与扁钢搭接焊为圆钢6倍D,圆钢长度2.5m垂直打入地下,留出焊接部分,焊完后,刷防锈漆做防腐处理,每台塔吊两组接地极装置,每组留一处检测点，两组之间设一个短接点，方便分组摇测，塔吊防雷接地电阻值不大于4,摇测时间是每季度一次，雨季施工期间增加摇测频次，并认真做好遥测记录。四.接地装置做法1.接地体安装组别及要求接地体安装位置接地体组数接地电阻值塔吊防雷接地2组<4脚手架防雷接地建筑物基础接地装置<10A箱重复接地1组<10B箱重复接地1组<10塔吊专用箱重复接地1组<102、接地体安装工艺人工接地体应垂直设置,接地体采用25热镀锌圆钢接地钎子,单根长度2.5m,间距不大于5m,每组为3根，每增加1根,摇测接地电阻值，直至满足接地电阻值为止。水平接地体连线采用40*4扁钢，采用一字型连接。3、人工接地体安装方法1）接地体加工：购买成品25热镀锌圆钢接地钎子，单根长度2.5mo镀锌层完好无破损。2 ）挖沟：深为0.8lm,宽为0.5m。沟上部稍宽,底部渐窄,沟底如有石子应及时清除。3 ）接地体安装：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌,将按地体放在沟的中心线上,手锤打入地中，一人扶着接地体，一人打锤，接地体头可加一个护帽，防止打劈。手锤敲打平稳，锤击正中不得打偏，与地面保护垂直，当接地体顶端距离地面0.5m时，停止打入。4）扁钢敷设：采用40*4扁钢，一字型连接，埋设深度为0.5M,扁钢与接地钎子焊接,不小于圆钢直径的6D,双面施焊,扁钢间连接采用搭接焊，搭接长度80MM,三面施焊,焊口处焊缝饱满、无夹渣、咬肉现象，刷沥青漆两道。保护零线与保护接地应采用焊接、压接、螺栓连接或其它可靠方法，严禁缠绕或勾挂5）此做法适用于防雷接地、保护接地、工作接地、重复接地等。
