桩基施工探孔器技术交底.docx

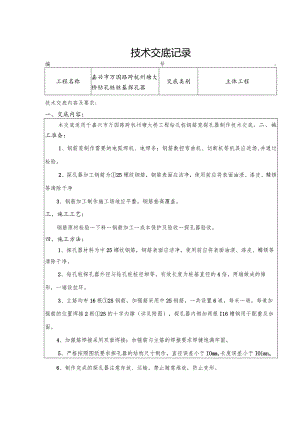

技术交底记录编号:工程名称嘉兴市万国路跨杭州塘大桥钻孔桩桩基探孔器交底类别主体工程技术交底内容及要求:一、交底内容：本交底适用于嘉兴市万国路跨杭州塘大桥工程钻孔桩钢筋笼探孔器制作技术交底。二、施工准备：1、钢筋笼制作需要的电弧焊机、电焊条；钢筋数控弯曲机、切断机等机具应进场,并通过检验。2、探孔器加工钢筋为25螺纹钢筋，钢筋表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净3、钢筋加工制作施工场地应平整，钢筋垫高覆盖。三、施工工艺：钢筋原材检验一下料一钢筋加工一成本保护及验收一探孔器验收。四、施工方法：1、探孔器材料为中25螺纹钢筋，钢筋表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。2、钻孔桩探孔器外径与钻孔桩桩径相等，有效长度为桩基直径的4倍，两端做成的锥形，一端设拉环。3、主筋均布16根25钢筋，加强筋采用中25钢筋，一共设置6道，每米一道，每道加强筋的位置焊接2根25的十字内撑（详见附图），探孔器内侧加两根I16槽钢用于配重及加固。4、加强筋焊接采用双面焊接；加强筋与主筋的焊接要求焊健饱满牢固。5、严格按照图纸要求探孔器的结构尺寸制作，直径误差小于IOmm,长度误差小于IOimno6、制作完成的探孔器注意存放、运输，禁止随意堆放，防止变形。六、质量标准:1、钢筋加工要求单面焊焊缝长度不小于主筋直径的10倍长度，双面焊不小于5倍直径。2、钢筋笼探孔器焊缝要饱满，焊缝均匀，无气孔等现象出现。3、严格按照图纸要求探孔器的结构尺寸制作，直径误差小于IOmnb长度误差小于IOmm（详见探孔器钢筋布置图）.交底单位中铁十局集团有限公司嘉兴市万国路跨杭州塘大桥项目经理部交底人审核/批准人接收单位接收人/时间年月日本交底一式三份（工程部、作业班组、现场负责人）
