公路宽幅大厚度水泥稳定碎石基层施工规程.docx

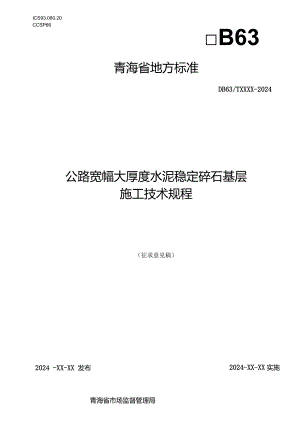

ICS93.080.20CCSP66B63青海省地方标准DB63/TXXXX-2024公路宽幅大厚度水泥稳定碎石基层施工技术规程（征求意见稿）2024 -XX-XX 发布2024-XX-XX实施青海省市场监督管理局目次前言II1范围32规范性引用文件33 术语和定义34 基本规定35原材料及混合料组成设计4KI集料4Kq水泥4K2水4；4混合料组成设计及试验46施工4A1施工准备4R0铺筑试验段4RQ混合料拌合及运输5fi4摊铺5KK压实6RA养生及交通管制67质量控制及验收67I材料检验67t）施工过程质量控制871质量验收9,1z.*刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由青海省交通运输标准化专业技术委员会提出。本文件由青海省交通运输厅归口。本文件起草单位：青海格茫公路管理有限公司、青海省交通科学研究院、长安大学、青海省交通工程技术服务中心、青海省交通建设工程造价站、青海交通控股集团有限公司、青海交通投资有限公司、青海省交控建设工程集团有限公司、中铁五局集团有限公司、青海省高速公路养护服务有限公司。本文件主要起草人：余海龙、白文鼎、李国超、李季涛、刘建正、文平、韩俊、高胜发、李凌云、祁海玲、龚晓琴、黄全平、胡力群、侯文杰、董云勇、李丹、张万里、包文鼎。公路宽幅大厚度水泥稳定碎石基层施工技术规程1范围本文件规定了高海拔地区公路宽幅大厚度水泥稳定碎石基层施工的术语和定义、基本规定、原材料及混合料组成设计、施工和质量控制及验收等技术内容。本文件适用于高海拔地区公路宽幅大厚度水泥稳定碎石基层的施工。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTG3450公路路基路面现场测试规程JTG/TF20公路路面基层施工技术细则JTGE42公路工程集料试验规程JTGE51公路无机结合料稳定材料试验规程JTGF80/1公路工程质量检验评定标准第一册土建工程3术语和定义下列术语和定义适用于本文件。宽幅大厚度水泥稳定碎石基层采用全断面一次成型，摊铺宽度IOIlI20m、厚度25Cm40Cnl的水泥稳定碎石基层。4基本规定4.1.1 水泥稳定碎石基层施工除应满足JTG/TF20要求外，还应该满足本文的规定。4.1.2 施工设备应能适应高海拔环境条件和宽幅大厚度等工作性能要求。4.1.3 建立健全工地试验室和试验检测管理体系,具备材料、混合料组成设计和现场试验检测等能力。4.1.4 悬浮密实型混合料配合比试验宜采用重型击实法确定最大干密度和最佳含水率，采用静压法成型试件。4.1.5 骨架密实型混合料宜采用振动法确定最大干密度和最佳含水率并成型试件。4.1.6 集料试验应符合JTGE42规定。4.1.7 混合料组成应满足经济合理的要求。4.1.8 混合料组成设计时，试件在标准温度和湿度条件下养生6d、浸水Id的7d无侧限抗压强度代表值应符合表1规定。表1水泥稳定碎石基层7d无侧限抗压强度代表值单位：MPa公路等级极重、特重交通重交通中、轻交通高速公路和一级公路5.0-7.04.0-6.03.05.0二级及以下公路4.06.03.05.02.0-4.04.1.9质量控制与验收除符合JTG/TF20和JTGF80/1规定外，还应符合本文件规定。5原材料及混合料组成设计K1集料集料技术指标应符合JGT/TF20规定，集料级配参考JGT/TF20规定的级配。K3水泥水泥应符合JTGTF20规定。“水水应符合JTGTF20规定。耳A混合料组成设计及试验混合料组成设计及试验应符合JTGTF20规定。6施工A1施工准备6.1.1 原材料应分档储存，分类标识，并做好防雨、防潮及抑制扬尘等措施。6.1.2 施工设备应符合下列规定：a）拌和设备生产能力与摊铺能力相匹配，且不小于500t/h；b）摊铺设备功率不小于260KW,摊铺宽度不小于IOnb一次摊铺厚度不小于25cm。c）压路机包括但不限于：1）振动压路机不小于25t,2）重型振动压路机激振力不小于35t,3）光轮压路机压实吨位在15t20t,4）重型轮胎压路机压实吨位在20t30tod）洒水车满足拌合、养生需要。6.1.3 临建设施应满足标准化施工、安全和环保要求。6.1.4 施工前应进行施工技术、安全和环保交底。6.1.5 混合料拌合前应进行生产配合比试验和验证。6.1.6 基层施工前，应按JTG/TF20和JTGF80/1的规定对下承层进行质量验收。A3铺筑试验段6.2.1基层正式施工前,应先进试验段铺筑。6.2.2试验段应设置在生产路段上,长度不小于300mo6.2.3试验段铺筑前,应满足下列要求：a）提交用于试验路段铺装的混合料组成目标配合比报告和生产配合比报告；b）不同种类、型号及工作性能及数量配套的施工机械调试完成；c）原材料准备充足且合格；d）全部施工人员到位。6. 2.4试验段施工期间,应及时检测下列技术项目：a）混合料拌和时的结合料剂量检测不少于4个样本；b）混合料拌和时的含水率检测不少于4个样本；c）混合料拌和时的级配检测不少于4个样本；d）不同松铺系数条件下的实际压实厚度设定23个松铺系数，检测每个松铺系数的松铺厚度和压实厚度；e）不同碾压工艺下的混合料压实度设定23种压实工艺,每种压实工艺的压实度检测样本不少于4个；f）混合料压实后的含水率检测不少于6个样本；g）混合料击实试验.测定干密度和含水率不少于3个样本；h）7d龄期无侧限抗压强度试件成型样本量符合要求；i）混合料自加水拌合至终压结束的延迟时间符合水泥终凝时间要求。6.2.5养生方法应考虑高海拔、大温差、低温等因素，采取保湿保温防大温差裂缝养生等措施。6.2.6养生7d后，试验段应及时检测下列技术项目：a）准养生试件的7d无侧限抗压强度；b）水泥稳定材料钻芯取样的样本量不少于9个，并评价芯样外观；c）对完整芯样切割成标准试件测定强度；d）按车道，每Ionl一点测定弯沉指标,回弹弯沉值计算符合JTG/TF20规定；e）按车道，每50m一点测定承载比。6.2.7试验段完成后应及时总结，包括但不限于：a）试验段检测报告；b）试验段总体效果评价；c）施工关键参数的推荐值,包括混合料组成配合比、含水率、松铺系数、压实工艺等；d）确定每一作业段的合适长度。6.2.8试验段不满足技术要求时，应重新铺设试验段；试验段各项指标合格后正式大面积施工。A3混合料拌合及运输混合料拌合及运输应符合JTGTF20规定。A4摊铺6.4.1混合料摊铺前，应设置基础铺筑的纵向模板，模板应具备一定的强度、刚度；模板高度应与基层压实厚度相同，支撑牢固、线形平顺。6.4.2摊铺时，摊铺机行驶速度应根据混合料拌合能力、运输能力确定，避免等料情况；遇特殊情况供料不充足时，应采用最低速度摊铺。6.4.3摊铺机摊铺过程中，混合料应覆盖摊铺机螺旋分料器2/3高度，防止混合料离析。6.4.4混合料铺筑全过程，摊铺机应开启振动器，保证摊铺的混合料达到一定的初始压实度。6.4.5摊铺机后面应设专人对粗细集料离析处及时处理；并对不平整处整修平整，“宁挖勿填”，不准许用薄层混合料贴补找平。6.4.6混合料摊铺过程中，应及时对基层厚度和高程进行检测控制，且基层横坡应与面层一致。AS压实6.5.1压实设备组合应符合下列规定：a）双向四车道高速公路或一级公路半幅摊铺时，应配备2台激振力25t以上振动压路机、2台激振力不小于35t重型振动压路机、1台20t30t重型轮胎压路机、2台压实吨位15t20t光轮压路机；b）双向六车道半幅摊铺时，应配备3台激振力25t以上振动压路机、3台激振力大于35t重型压路机、1台20t-30t重型轮胎压路机和2台压实吨位15t20t光轮压路机。6.5.2摊铺机铺筑后，应及时采用25t以上振动压路机初压23遍，稳压后，再用35t以上重型振动压路机压路机碾压68遍，具体的压实遍数应通过试验段确定，最后用15t20t光轮压路机消除轮迹。6.5.3基层压实过程应采用20t30t重型轮胎压路机进行封面压实，碾压时均匀洒水，速度不宜过快，表面无松散料。6.5.4应安排专业负责现场指挥压路机压实。6.5.5高速公路和一级公路压实度不小于98%,二级及以下公路不小于97%。6养生及交通管制6.6.1每一段碾压完成并经检测合格后，应立即开始养生。6.6.2养生洒水时，应控制喷头喷水速度，防止冲刷基层表面。6.6.3洒水后应覆盖保温保湿材料进行养生，养生期不宜少于7d。6.6.4养生期除补洒水车辆限载重、限速通行外，应封闭交通。6 .6.5养生期结束后，应及时进行转序施工；不能及时转序时，应对基层表面采取封层保护措施。7质量控制及验收7 1材料检验7.1.1 原材料试验应符合JTG/TF20等规定。7.1.2 在施工前以及在施工过程中，原材料或混合料发生变化时,应及时检验拟采用材料或混合料。7.1.3 碎石试验项目和要求应符合表2规定。表2基层碎石试验项目和要求项次试验项目目的频度试验方法I含水率确定原始含水率每天使用前测2个样品JTGE51、T080KT08032级配确定级配是否符合要求，确定材料配合比每档碎石使用前测2个样品，使用过程中每2000In测2个样品JTGE42、T03033毛体积相对密度、吸水率评定粒料质量，计算固体体积率使用前测2个样品，碎石种类变化重做2个样品JTGE42、T0304、T0308表2基层碎石试验项目和要求（续）项次试验项目目的频度试验方法4压碎值评定石料的抗压碎能力是否符合要求使用前测2个样品，碎石种类变化重做2个样品JTGE42、T03165粉尘含量评定石料质量JTGE42、T03106针片状颗粒含量评定石料质量JTGE42、T03127软石含量评定石料质量JTGE42、T03207.1.4 细集料试验项目和要求应符合表3规定表3细集料试验项目和要求项次试验项目目的频度试验方法1含水率确定原始含水率每天使用前测2个样品JTGE51、T080KT08032级配确定级配是否符合要求，确定材料配合比每档材料使用前测2个样品，使用过程中每2000m测2个样品JTGE42、T03273毛体积相对密度、吸水率评定粒料质量,计算固体体积率使用前测2个样品.使用过程中每200Om测2个样品JTGE51、T0328、T03524有机质和硫酸盐含量确定是否适宜于用石灰或水泥稔定异常时做此试验JTGE42、T0336、T03417.1.5 材料组成设计时的水泥初凝和终凝时间检测1个样品，料源或强度等级变化时重测;
