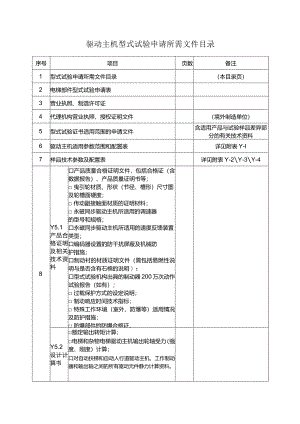

型式试验申请所需文件目录——驱动主机.docx

驱动主机型式试验申请所需文件目录序号项目页数备注1型式试验申请所需文件目录（本目录页）2电梯部件型式试验申请表3营业执照、制造许可证4代理机构营业执照、授权证明文件（境外制造单位）5型式试验证书适用范围的申请文件含适用产品与试验样品差异部分的有关技术资料6驱动主机适用参数范围和配置表详见附表Y-I7样品技术参数及配置表详见附表Y-2Y-3Y-48Y5.1产品合格证明及相关技术资料口产品质量合格证明文件，包括合格证（含数据报告）、产品质量证明书等； 曳引轮材质、形状（节径、槽形）尺寸图及轮槽面硬度； 传动副接触面材质的证明材料； 永磁同步驱动主机所适用的调速器的型号和规格；口永磁同步驱动主机所适用的速度反馈装置类型；口编码器设置的防干扰屏蔽及机械防护措施；口制动衬的材质证明文件（需包括易燃性说明与是否含有石棉的说明）；口型式试验机构出具的制动器200万次动作试验报告（如有）； 过载保护方式的设定说明； 制动响应时间技术指标； 特殊工作环境（室外、防爆等）适用情况及防护措施； 防爆部件的防爆合格证。Y5.2设计计算书额定输出转矩计算；电梯和杂物电梯驱动主机输出轮轴受力（强度、刚度）计算；口对自动扶梯和自动人行道驱动主机，工作制动器和输出轴之间的所有驱动元件静力计算资料。序号项目页数备注8Y5.3主要设计图样 产品图纸目录、总图、主要受力结构件图、机构部件装配图；口整机装配图、安装简图；口制动器和手动松闸装置的结构简图、电梯驱动主机制动器工作状态监测装置安装简图； 钢丝绳在卷筒上的固定结构简图；口驱动主机的防护设计或者装配简图； 手动盘车装置安装图；口电气接线图。9申请单位需要说明的其他问题注：根据样品具体型式，在适用条目前的“口”中标明。附表Y-1驱动主机适用参数范围和配置表电动机额定功率（适用于电梯和杂物电梯主机）kW驱动主机额定速度（适用于电梯和杂物电梯主机）m/s额定转速（适用于自动扶梯和和动人行道主机）r/min额定转矩（适用于自动扶梯和自动人行道主机）Nm驱动方式整体结构型式制动器数量、结构型式电动机结构型式制动器作用部位减速装置型式传动副接触面材料牌号减速装置中心（锥）距mm减速装置轴交角O输出轴中心线f=j度（适用于无减速装置主机）mm工作环境防爆型式防爆等级产品名称产品型号工作环境整体结构型式额定速度额定输出转矩驱动轮轴许用径向载荷输出轴中心线高度（无减速装置时）手动紧急操作装置防爆等级防爆型式电动机电机型号结构型式额定功率额定转速额定电压额定电流额定频率绝缘等级工作制外壳防护等级过载保护方式起（制）动次数防爆标志制造单位名称减速装置结构型式减速比减速级数中心（锥）距轴交角润滑油的规格、标号传动副接触面材料牌号驱动轮绳槽数量绳槽类型悬挂绳直径槽面热处理要求节圆节径绕绳方式制动器型号作用部位数量、结构型式绝缘等级电磁铁额定工作电压制动轮直径或制动盘内外径防爆标志适用的拖调速方式调速器类型附表Y-2电梯驱动主机样品技术参数及配置表动系统速度反馈装置类型附表Y-3扶梯和人行道驱动主机样品技术参数及配置表产品名称产品型号工作环境整体结构型式额定输出转速额定输出转矩输出轴中心线高度（无减速装置时）手动紧急操作装置防爆等级防爆型式电动机电动机型号结构型式额定功率额定转速额定电压额定电流额定频率绝缘等级工作制外壳防护等级过载保护方式启（制）动次数防爆标志制造单位名称减速装置结构型式减速比减速级数中心（锥）距轴交角润滑油的规格、标号传动副接触面材料牌号制动器型号作用部位数量、结构型式绝缘等级电磁铁额定工作电压制动轮/盘直径防爆标志企业技术要求减速箱油最高允许温升减速箱油最高允许温度空载运行噪声适用的拖动系统调速方式调速器类型速度反馈装置类型附表Y-4杂物电梯驱动主机样品技术参数及配置表产品名称产品型号工作环境整体结构型式额定速度额定输出转矩驱动轮轴许用径向载荷输出轴中心线高度（无减速装置时）手动紧急操作装置防爆等级防爆型式电动机电机引2号结构型式额定功率额定转速额定电压额定电流额定频率绝缘等级工作制外壳防护等级过载保护方式起（制）动次数防爆标志制造单位名称减速装置结构型式减速比减速级数中心（锥）距轴交角润滑油的规格、标号传动副接触面材料牌号驱动轮绳槽数量绳槽类型悬挂绳直径槽面热处理要求节圆节径绕绳方式制动器型号作用部位数量、结构型式绝缘等级电磁铁额定工作电压制动轮直径或制动盘内外径防爆标志适用的拖动系统调速方式调速器类型速度反馈装置类型
