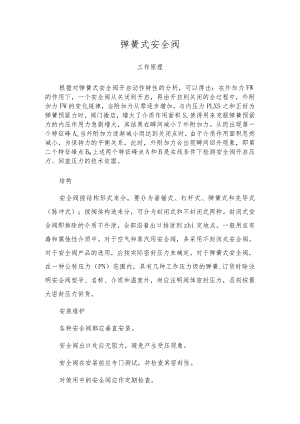

弹簧式安全阀.docx

弹簧式安全阀工作原理根据对弹簧式安全阀开启动作特性的分析，可以得出：在外加力FW的作用下，一个安全阀从关闭到开启，再由开启到关闭的全过程中，外附加力FW的变化规律，当附加力从零逐步增加，与内压力PLXS之和正好为弹簧预紧力时，阀门微启，增大了介质作用面积S,使得用来克服弹簧预紧力的内压作用力急剧增大，其结果在瞬间减小了外附加力。从而出现第一个特征峰Ao当外附加力逐渐减小而达到关闭点时，由于介质作用面积忽然减小，为保持力的平衡关系，此时，外附加力会出现瞬间回升现象，即第二个特征峰点B0上述两个特征峰点A和B是在线条件下检测安全阀开启压力、回座压力的技术依据。结构安全阀按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先导式（脉冲式）；按阀体构造来分，可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到zhi定地点，一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀，多采用不封闭式安全阀。对于安全阀产品的选用，应按实际密封压力来确定。对于弹簧式安全阀，在一种公称压力（PN）范围内，具有几种工作压力级的弹簧.订货时除注明安全阀型号、名称、介质和温度外，尚应注明阀体密封压力，否则按最大密封压力供货。安装维护各种安全阀都应垂直安装。安全阀出口处应无阻力，避免产生受压现象。安全阀在安装前应专门测试，并检查其密封性。对使用中的安全阀应作定期检查。安全阀安装应符合下列要求：(1)额定蒸发量大于0.5th的锅炉，至少装设两个安全阀：额定蒸发量小于或等于05th的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。(2)安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅简或集箱之间，不得装有取用蒸汽的出口管和阀门。(3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mmo(5)安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的L25倍。(6)安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。主要厂家国内生产安全阀的厂家比较多，连接尺寸也大多不统一、主要分以下几个大类：(1)以JB/T2203T999弹簧式安全阀结构长度为主的通用类。国内大多数安全阀生产厂家均按本标准设计生产。但本标准也不尽完mei,规格不全，微启式安全阀最大公称通径为DNlO0,全启式安全阀最大公称通径DN200,中间缺少DN65、DN125两个规格。根据我厂所生产的安全阀规格及掌握的资料来看，微启式安全阀公称通径最大达到DN250,全启式安全阀公称通径达到DN400、经本人考证，各厂家连接尺寸也不尽统一，如DNl50全启式安全阀，为了有一个统一的标准，用户在选用及安装时同一规格能够互换，建议合肥通用机械研究所对JB/T2203-1999弹簧式安全阀结构长度进行修订。建议设计院及用户按标准选用，安全阀生产厂家按标准设计制造。
