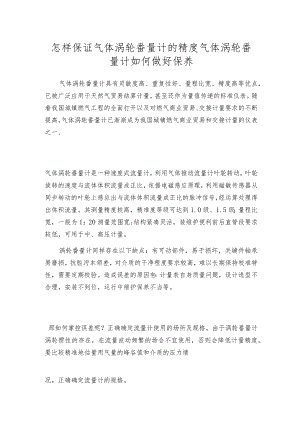

怎样保证气体涡轮番量计的精度 气体涡轮番量计如何做好保养.docx

怎样保证气体涡轮番量计的精度气体涡轮番量计如何做好保养气体涡轮番量计具有灵敏度高、重复性好、量程比宽、精度高等优点，已被广泛应用于天然气贸易结算计量，甚至还作为量值传递的标准仪表。随着我国城镇燃气工程的全面打开以及对燃气商业贸易、交接计量要求的不断提高，气体涡轮番量计已渐渐成为我国城镇燃气商业贸易和交接计量的仪表之一、气体涡轮番量计是一种速度式流量计，利用气体推动流量计叶轮转动，叶轮旋转的速度与流体体积流量成正比，依据电磁感应原理，利用磁敏传感器从同步转动的叶轮上感应出与流体体积流量成正比的脉冲信号，经运算处理得出体积流量。其测量精度较高，精准度等级可达到1.0级、1.5级；量程比宽，一般为1：20测量范围宽;结构紧凑灵活，装维护便利前后直管段要求较低，可用于中、高压计量。涡轮番量计同样存在以下缺点：有可动部件，易于损坏，关键件轴承易磨损，抗脏污本领差，对介质的干净程度要求较高，难以长期保持校准特性，需要定期校验。造成误差的原因有：计量表自身质量问题，设计选型不合理，安装不到位，运行中维护保养不当等。那如何掌控误差呢？正确确定流量计使用的场所及规格。由于涡轮番量计涡轮惯性的存在，在流量波动频繁的场合不宜使用，否则会降低计量精度。要比较精准地估量用气量的峰谷值和介质的压力情况，正确确定流量计的规格。气体涡轮番量计前必需安装过滤器；应保持过滤器畅通，若发觉过滤器堵塞（可凭过滤器进出压差来判定）时，应适时对过滤器进行清洗，若未配差压计的每月清洗一次。要保证直管段的要求，尤其是表前有缩径或半开阀门的情况。安装时，密封垫不得突入管道中,流量计与管路轴线目测不得有明显偏差，不得产生安装应力。安装时确定要清扫干净管道内的全部杂质，以防轴承和涡轮卡死。为保证气体涡轮番量计长期正常工作，必需常常检查涡轮番量计的运行情形，作好维护工作，发觉问题适时排出。气体涡轮番量计维护方法:1、涡轮番量计投运前要先进行仪表系数的设定，认真检查，确定流量计接线无误、接地良好后方可送电。2、定期对流量计进行清洗、检查和复校。设有润滑油或清洗液注入口的流量计，应按说明书的要求定期注入润滑油或清洗液，以维护叶轮良好运行。3、监查显示仪表情形，评估显示仪表读数，有异常要适时检查。4、保持过滤器畅通。过滤器被杂质堵塞，可以从其入口、出口处压力表读数差的增大来判定出，显现堵塞适时排出，否则，会严重降低流量Q5、对于大流量贸易结算计量，为保证流量计的精准明确度，流量计必需常常校验。现场应配备在线校验设备，或配备可移动式校验装置，虽然一次性投资较大，但从长远经济利益考虑是值得的。故障排出方法:1、气体涡轮番量计传感器或配套的显示仪表没有输出信号；故障原因：接线不对叶轮卡死不转检测线圈断路或短路前置放大器不良前置放大器没有电源或电源电压太低显示仪表本身有故障；排出方法:检查接线是否正确检查管道内是否有杂物检修放大器检修放大器检修放大器或提高电源电压规定要求，检修显示。2、流量为零仍有信号输出；故障原因：外界强电磁场干扰管道震动引起叶轮来回摇摆管道震动引起磁钢与线圈之间有相对运排出方法:检查屏蔽线接地是否良好或排出干扰除去管道震动除去管道震动。3、指示流量与实际流量不符。故障原因：第二故障原因引起前置放大器不良空气或蒸气混入管道出口压力过低轴承磨损叶轮附着杂质、赃物配管不良显示仪表故障。排出方法：除去管道震动检修放大器安装空气分别器加添压力更换轴承清洗管道重新配管检修显示仪表。气体涡轮番量计的构成及优缺点气体涡轮番量计和容积式流量计以及电磁流量计并列为精度等级和重复性都具有确定代表意义的流量计，在几大类流量计中脱颖而出,在说明气体涡轮番量计优缺点之前，我们先来了解一下其构成。气体涡轮番量计构成:气体涡轮番量计由传感器和显示仪两部分构成也可做成整体式，属于高精度的流量计，是速度式流量计中的紧要种类，它接受多叶片的转子涡轮、感受流体平均流速，从而且推导出流量或总量的仪表。气体涡轮番量计优点:1、高精度在全部流量计中，属于较精准明确的流量计2、重复性好3、元零点漂移抗干扰本领好4、范围度宽5、结构紧凑等优点。气体涡轮番量计缺点:1、不能长期保持校准特性2、流体物性对流量特性有较大影响3、测量介质清洁性要求较高。
