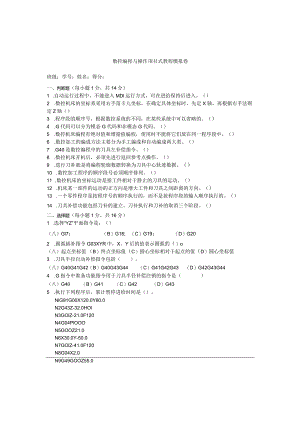

数控编程与操作项目式教程模拟卷班级：学号：姓名：得分：一、判断题（每小题1分，共14分）1 .自动运行过程中，不能进入MDl运行方式，可在进给保持后进入。（）2 .数控机床的坐标系采用右手笛卡儿坐标，在确定具体坐标时，先定X轴，再根据右手法则定Z轴（）3 .程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。（）4 .G代码可以分为模态G代码和非模态G代码。（）5 .数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。（）6 .数控加工的编成方法主要分为手工编成和自动编成两大类。（）7 .G40是数控编程中的刀具左补偿指令。（）8 .数控机床开机后，必须先进行返回参考点操作。（）9 .进行刀补就是将编程轮廓数据转换为刀具中心轨迹数据。（）10 .数控加工程序的顺序段号必须顺序排列。（）11 .数控机床的坐标运动是指工件相对于静止的刀具的运动。（）12 .机床某一部件的运动的正方向是增大工件和刀具之间距离的方向。（）13 .一个零件程序是按程序号的顺序执行的，而不是按程序段的输入顺序执行的。（）14 .刀具补偿功能包括刀补的建立、刀补执行和刀补的取消三个阶段。（）二、选择题（每小题1分，共16分）1 .选择“YZ”平面指令是：（）（八）Gl7；（B）G18;（C）G19；（D）G202 .圆弧插补指令G03XYR中，X、Y后的值表示圆弧的（）o（八）起点坐标值（B）终点坐标值（C）圆心坐标相对于起点的值（D）圆心坐标值3 .刀具半径自动补偿指令包括（）。（八）G40G41G42（B）G40G43G44（C）G41G42G43（D）G42G43G444 .G指令中准备功能指令用于刀具半径补偿注销的指令是（）（八）G40（B）G41（C）G42（D）G435 .执行下列程序后，累计暂停进给时间是（）。NlG91G00X120.0Y80.0N2G43Z-32.0HOlN3GOlZ-21.0F120N4G04PlOOON5GOOZ21.0N6X30.0Y-50.0N7GOlZ-41.0F120N8G04X2.0N9G49GOOZ55.0NlOM02（八）3秒(B)2秒(C)IoO2秒(D)1.002秒6 .GoO的指令移动速度值是()o（八）机床参数指定(B)数控程序指定(C)操作面板指定(D)绝对坐标值7 .圆弧插补段程序中，若采用圆弧半径R编程时，从起始点到终点存在两条圆弧线段，当()时，用一R表示圆弧半径。（八）圆弧小于或等于180o(B)圆弧大于或等于180o(C)圆弧小于180o(D)圆弧大于180°8 .以下提法中()是错误的。（八）G92是模态指令(B)G04X3.0表示暂停3s(C)G33ZF中的F表示进给量(D)G4I是刀具左补偿9 .程序终了时，以何种指令表示()。（八）MOO(B)MOl(C)M02(D)M0310 .CNC铳床加工程序中呼叫子程序的指令是()o（八）G98(B)G99(C)M98(D)M9911 .刀具长度补偿值的地址用()。（八）D(B)H(C)R(D)J12 .以下提法中()是错误的。（八）G92是模态指令(B)G04X3.0表示暂停3s(C)G03是顺时针圆弧插补(D)G41是刀具左补偿13 .FANUC系统中，在主程序中调用子程序01000,其正确的指令是()（八）M98ol000(B)M99ol000(C)M98PI000(D)M99P100014 .数控编程人员在数控编程和加工时使用的坐标系是()。（八）右手直角笛卡尔坐标系(B)机床坐标系(C)工件坐标系(D)直角坐标系15 .下列哪一个指令不能设立工件坐标系()（八）G54(B)G92(C).G55(D)G9116 .数控机床的旋转轴之一A轴是绕()直线轴旋转的轴。（八）X轴(B)Y轴(C)Z轴(D)W轴三、仿真加工题(共70分)1 .编写各图示零件数控程序，各切削参数自定，保存为记事本文件，用学号(后两位)÷姓名+图号命令文件；2 .利用宇龙数控仿真软件完成机床选用、毛坯建立、毛坯装夹、安装刀具、程序导入、仿真加工，保存项目文件，用学号(后两位)+姓名+图号命令文件；3 .所有文件存在以学号(后两位)+姓名命名的文件夹中，压缩后上传到教师机。图1,运用等比缩放指令编程加工图示两个圆环，已知刀具为直径IOInm的立铳刀，共30分，其中程序编写10分，机床选用4分、毛坯建立4分、毛坯装夹4分、安装刀具对刀4分、程序导入3分、仿真加工2分。O<图2,用镜像编程指令编程精加工图示4个凸台，已知刀具为直径IOmm的立铳刀，凸台高度为2mm,共40分，其中程序编写20分，机床选用4分、毛坯建立4分、毛坯装夹4分、安装刀具对刀4分、程序导入3分、仿真加工2分。7圈XL7l,lQQ、，OZC班级：学号：姓名：得分：一、判断题（每小题1分，共14分）1、自动运行过程中，不能进入MDl运行方式，可在进给保持后进入。（J）2、数控机床的坐标系采用右手笛卡儿坐标，在确定具体坐标时，先定X轴，再根据右手法则定Z轴（X）3、程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。（）4、G代码可以分为模态G代码和非模态G代码。（）5、数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。（×）6、数控加工的编成方法主要分为手工编成和自动编成两大类。（J）7、G40是数控编程中的刀具左补偿指令。（X）8、机床开机后，必须先进行返回参考点操作。（）9、进行刀补就是将编程轮廓数据转换为刀具中心轨迹数据。（）10、数控加工程序的顺序段号必须顺序排列。（X）11、数控机床的坐标运动是指工件相对于静止的刀具的运动。（X）12、机床某一部件的运动的正方向是增大工件和刀具之间距离的方向。（）13、一个零件程序是按程序号的顺序执行的，而不是按程序段的输入顺序执行的。（×）14、刀具补偿功能包括刀补的建立、刀补执行和刀补的取消三个阶段。（）一注RffiS*、IS奔题1 .选择“YZ”平面指令是：（C）（八）G17；（B）G18;（C）G19；（D）G202 .圆弧插补指令G03XYR中，X、Y后的值表示圆弧的（B）。A起点坐标值B终点坐标值C圆心坐标相对于起点的值D圆心坐标值3 .刀具半径自动补偿指令包括（A）。A.G40G41G42B.G40G43G44C.G41G42G43D.G42G43G444 .G指令中准备功能指令用于刀具半径补偿注销的指令是（A）A.G40B.G41C.G42D.G435 .执行下列程序后，累计暂停进给时间是（八）。NlG91GOOX120.0Y80.0N2G43Z-32.0HOlN3GOlZ-21.0F120N4G04PlOOON5GOOZ21.0N6X30.0Y-50.0N7GOlZ-41.0F120N8G04X2.0N9G49GOOZ55.0NlOM02A）3秒B）2秒C）I（X）2秒D）LOo2秒6 .GOO的指令移动速度值是（A）。A）机床参数指定B）数控程序指定C）操作面板指定D绝对坐标值7 .圆弧插补段程序中，若采用圆弧半径R编程时，从起始点到终点存在两条圆弧线段，当（D）时，用一R表示圆弧半径。A）圆弧小于或等于180oB）圆弧大于或等于180oC）圆弧小于I80oD）圆弧大于180o8 .以下提法中(C)是错误的。A)G92是模态指令B)G04X3.0表示暂停3sC)G33ZF中的F表示进给量D)G41是刀具左补偿9 .程序终了时，以何种指令表示(C)。A)MOOB)M01C)M02D)M0310 .CNC铳床加工程序中呼叫子程序的指令是(C)。A)G98B)G99C)M98D)M9911 .刀具长度补偿值的地址用(B)。A)DB)HC)RD)J12 .以下提法中(C)是错误的。AG92是模态指令BG04X3.0表示暂停3sCG03是顺时针圆弧插补DG41是刀具左补偿13 .FANUC系统中，在主程序中调用子程序OIoO0,其正确的指令是(C)A.M98ol000B.M99olOOOC.M98P1000D.M99PI00014 .数控编程人员在数控编程和加工时使用的坐标系是(C)。A右手直角笛卡尔坐标系B机床坐标系C工件坐标系D直角坐标系15 .下列哪一个指令不能设立工件坐标系(D)A.G54B.G92C.G55D.G9116 .数控机床的旋转轴之一A轴是绕(A)直线轴旋转的轴。AX轴BY轴CZ轴DW轴三、仿真加工题(共70分)图1,运用等比缩放指令编程加工图示两个圆环，已知刀具为直径IOnim的立铳刀，共30分，其中程序编写10分，机床选用4分、毛坯建立4分、毛坯装夹4分、安装刀具对刀4分、程序导入3分、仿真加工2分。图1程序：00031;G54;T01;M04S800.;GOOZlO.;X20.YO.;GOlZ-3.F150.;G021-20.JO.;GOOZlO.;G51X0.Y0.P2000;GOOX20.YO.;GOlZ-3.F150.;G021-20.JO.;GOOZlO.;G50;M05;M30;图2,用镜像编程指令编程精加工图示4个凸台，已知刀具为直径IOmm的立铳刀，凸台高度为2mm,共40分，其中程序编写20分，机床选用4分、毛坯建立4分、毛坯装夹4分、安装刀具对刀4分、程序导入3分、仿真加工2分。图2程序：主程序：00004;G54;M04S1000;GOOZ50.;X80.Y80.;ZlO.;GOlZ-2.F100.;M98P0041;G51X80.Y80.11000J-1000;M98P0041;G50;G51X80.Y80.1-1000J-1000;M98P0041;G50;G51X80.Y80.1-1000J1000;M98P0041;G50;GOOZ50.;M05;M30;子程序：00041;G41GOlXlOO.Y90.DOl;Y140.;GO2X11O.Y13O.RlO.;GO3X125.Y115.R15.;GOlX140.;YlOO.;X90.;G40X80.Y80.;M99;
