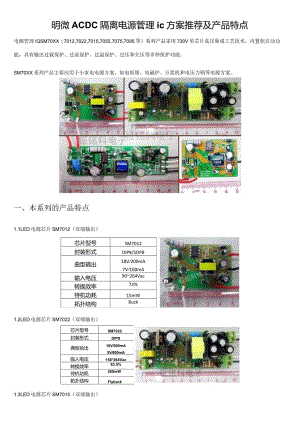

明微ACDC隔离电源管理ic方案推荐及产品特点.docx

明微ACDC隔离电源管理ic方案推荐及产品特点电源管理IQSM70XX（7012,7022,7015,7055,7075,7095等）系列产品采用730V单芯片高压集成工艺技术，内置软启动功能，具有输出过载保护、过流保护、过温保护、过压和欠压等多种保护功能。SM70XX系列产品主要应用于小家电电源方案，如电饭煲、电磁炉、豆浆机和电压力锅等电源方案。一、本系列的产品特点1.1LED电源芯片SM7012（双端输出）芯片型号SM7012封装形式DIP8/SOP8曲型箍出18V200mA7V100mA输入电压90264Vac转换效率72%待机功耗15mW拓扑结构Buck1.2LED电源芯片SM7022（双端输出）芯片型号SM7022封装形式DIPS典型拾出18V500mA5V600mA临入电压150*264Vac转换效率83.5%待机功耗260mW拓扑结构Flyback1.3LED电源芯片SM7015（双端输出）芯片型号SM7015封装形式SOP8曲型输出一12V100mA愉入电庆90264Vac转换效率76.1%待机功耗47mW拓扑结构Buck-BoostClCE23451.4LED电源芯片SM7025（双端输出）芯片型号SM7025封装形式S0P8典型输出18VlS0mA7VlmA输入电压9(广264VaC转换效率77.1%待机功耗41mW拓扑结构Buck1.5LED电源芯片SM7055（双端输出）芯片型号SM7055封装形式DIP8典型输出18V250mA7VlmA输入电压9(T,264Vac转换效率77.7%待机功耗44mW拓扑结构Buck1.6LED电源芯片SM70乃（双端输出）芯片型号SM7075封装形式TO252典型输出“18V3mA7VlmA输入电压85264Vac转换效率75.7%待机功耗49mW拓扑结构Buck在SM7012/22系列产品的基础上升级推出的SM7015/25/3555/75/95系列产品，不但兼容原系统方案PCB,而且节省了系统元件，降低了系统BoM成本，同时也改善了散热性能。明微隔离电源管理IC方案是种电源管理技术，它使用内置的隔离变压器实现输入和输出之间的电气隔离。通过在输入和输出之间建立隔离电气屏障，可以帮助解决高压、高频等挑战，提高系统的可靠性和安全性。明微隔离电源管理IC方案具有以下优点：1 .高效率：采用先进的芯片设计，确保电源转换效率高，从而减少能源浪费。2 .隔离保护：通过隔离设计，有效避免不同电源之间的相互干扰，提高系统的稳定性和安全性。3 .智能控制：集成多种保护功能，如过流保护、过压保护、欠压保护等，确保系统稳定可靠。4 .易于集成：具有较小的体积和易于集成的特点，方便客户将其集成到各种设备和系统中。5 .长寿命：采用优质的原材料和严格的生产工艺，确保产品的使用寿命长。6 .绿色环保：符合环保标准，采用低功耗设计和环保材料，减少对环境的影响。
