机械制图选择题库答案.docx

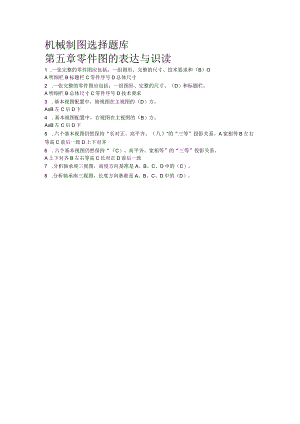

机械制图选择题库第五章零件图的表达与识读1 .一张完整的零件图应包括：一组图形、完整的尺寸、技术要求和（B）OA明细栏B标题栏C零件序号D总体尺寸2 .一张完整的零件图应包括：一组图形、完整的尺寸、（D）和标题栏。A明细栏B总体尺寸C零件序号D技术要求3 .基本视图配置中，俯视图在主视图的（D）方。A±B左C后D下4 .基本视图配置中，右视图在主视图的（B）方。A±B左C后D下5 .六个基本视图仍然保持“长对正、高平齐、（八）”的“三等”投影关系。A宽相等B左右等高C前后一致D上下对齐6 .六个基本视图仍然保持“（C）、高平齐、宽相等”的“三等”投影关系。A上下对齐B左右等高C长对正D前后一致7 .分析轴承座三视图，高度方向基准是A、B、C、D中的（C）。8 .分析轴承座三视图，长度方向基准是A、B、C、D中的（D）。O9.分析阶梯轴视图，长度方向基准是（右端面）。10.分析阶梯轴视图，径向基准是（轴线）。海面 帆柱向11 .分析标准直齿圆柱齿轮的图形，选出符号d。代表的结构名称。（D）A分度圆直径B齿厚C齿根圆直径D齿顶圆直径12 .分析标准直齿圆柱齿轮的图形，选出符号d，代表的结构名称。（C）A分度圆直径B齿厚C齿根圆直径D齿顶圆直径13 .分析标准直齿圆柱齿轮的图形，选出符号d代表的结构名称。（八）A分度圆直径B齿厚C齿根圆直径D齿顶圆直径14 .分析标准直齿圆柱齿轮的图形，选出符号h代表的结构名称。（八）A全齿高B齿厚C齿根高D齿顶高15 .分析标准直齿圆柱齿轮的图形，选出符号h代表的结构名称。（D）A全齿高B齿厚C齿根高D齿顶高16 .分析标准直齿圆柱齿轮的图形，选出符号h，代表的结构名称。（C）A全齿高B齿厚C齿根高D齿顶高17 .分析标准直齿圆柱齿轮的图形，选出符号P代表的结构名称。（C）A全齿高B齿厚C齿距D齿顶高18 .分析标准直齿圆柱齿轮的图形，选出符号e代表的结构名称。（D）A全齿高B齿厚C齿距D齿槽宽19 .分析标准直齿圆柱齿轮的图形，选出符号S代表的结构名称。（B）A全齿高B齿厚C齿距D齿顶高20 .齿轮是机械传动中应用最广泛的一种传动件，它不仅可以用来传递动力，而且可以用来改变轴的转速和旋转（D）。A大小B动力C速度D方向21 .选择正确的断面图。（八）22 .选择正确的断面图。（B）23 .采用（A）原图所采用的比例画出视图中细小结构的方法称为局部放大图。A大于B小于C等于D不等于24 .绘制局部放大图时，应在视图上用（A）线圈出被放大部位。A细实线B粗实线C波浪线D双折线1.1. 已知立体的主视图和俯视图，这里是三种主视图的全剖视图，画得正确的是（C）。26 .重合断面图是将断面图画在视图之内，轮廓线用（八）绘制。A细实线B粗实线C波浪线D双折线27 .移出断面图是将断面图画在视图之外，轮廓线用（B）绘制。A细实线B粗实线C波浪线D双折线28 .下图尺寸线是指外螺纹和内螺纹的（大径）。A半径B中径C小径D大径29 .下图尺寸线是指外螺纹和内螺纹的（C）。A半径B中径C小径D大径30 .下图尺寸线是指外螺纹和内螺纹的（B）。A半径B中径C小径D大径31 .螺纹牙顶所在轮廓线（即大径）画成（B）oA细实线B粗实线C波浪线D双折线32 .螺纹牙底所在轮廓线（即小径）画成（八）。A细实线B粗实线C波浪线D双折线33螺纹终止线用（D）绘制。A细实线B双折线C波浪线D粗实线34 .螺纹代号M24X2中的特征代号M是指（C）。A锯齿形螺纹B梯形螺纹C普通螺纹D管螺纹35 .螺纹代号Tr36X6中的特征代号Tr是指（B）。A锯齿形螺纹B梯形螺纹C普通螺纹D管螺纹36 .读外螺纹视图，箭头所指粗实线是（）oA螺纹大径B螺纹小径C螺纹终止线D螺纹中径37 .读内螺纹剖视图，箭头所指粗实线是（B）。A螺纹大径B螺纹小径C螺纹终止线D螺纹中径38 .读内螺纹剖视图，箭头所指细实线是（八）。A螺纹大径B螺纹小径C螺纹终止线D螺纹中径39 .下面外螺纹的画法正确的是（B）。40 .主视图正确的是（八）。41 .主视图正确的是（B）。第六章装配图的识读42 .滚动轴承基本代号6210中的6是指（C）。A尺寸系列代号B内径代号C类型代号D前置代号43 .滚动轴承基本代号6210中的10是指（B）。A尺寸系列代号B内径代号C类型代号D前置代号44 .滚动轴承基本代号6210中的2是指（八）oA尺寸系列代号B内径代号C类型代号D前置代号44 .在深沟球轴承规定画法中内径是A）DB）AC）dD）B/245 .在深沟球轴承规定画法中外径是A）DB）AC）dD）B/246 .在深沟球轴承规定画法中宽度是A）DB）AC）dD）B47 .在平键连接画法中正确的是（C）(C)o(D)o48.是(C)oA半圆键B钩头锲键C普通平键D长方键A半圆键B钩头锲键C普通平键D长方键50 .是（B）oA半圆键B钩头锲键C普通平键D长方键51 .在普通平键连接图中，b是（B）,h是（八）。A键高B键宽C深度D长度
