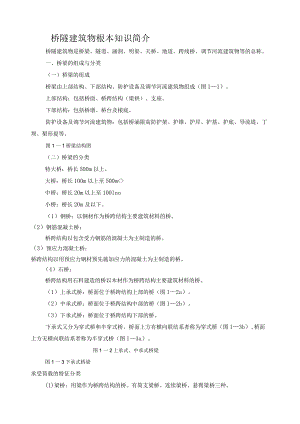

桥隧建筑物根本知识简介桥隧建筑物是桥梁、隧道、涵洞、明渠、天桥、地道、跨线桥、调节河流建筑物等的总称。一、桥梁的组成与分类（一）桥梁的组成桥梁由上部结构、下部结构、防护设备及调节河流建筑物组成（图11）。上部结构：包括桥面、桥跨结构（梁拱）、支座。下部结构：包括桥墩、桥台及根底。防护设备及调节河流建筑物：包括桥涵限高防护架、护锥、护岸、护基、护底、导流堤、丁坝、梨形堤等。图1一1桥梁结构图（二）桥梁的分类特大桥：桥长500m以上。大桥：桥长100m以上至500m<>中桥：桥长20m以上至100lno小桥：桥长20m及以下。（1）钢桥：以钢材作为桥跨结构主要建筑材料的桥。（2）钢筋混凝土桥：桥跨结构以包含受力钢筋的混凝土为主制造的桥。（3）预应力混凝土桥：桥跨结构以用预应力钢材预先施加应力的混凝土为主制造的桥。（4）石桥：桥跨结构用石料建造的桥以木材作为桥跨结构主要建筑材料的桥。（1）上承式桥：桥面位于桥跨结构上部的桥（图12a）。（2）中承式桥：桥面位于桥跨结构中部的桥（图12b）。（3）下承式桥：桥面位于桥跨结构下部的桥。下承式又分为穿式桥和半穿式桥。桥面上方有横向联结系者称为穿式桥（图13b）,桥面上方无横向联结系者称为半穿式桥（图13a）。图1一2上承式、中承式桥梁图1一3下承式桥梁承受荷载的特征分类(1)梁桥：用梁作为桥跨结构的桥。有简支梁桥、连续梁桥、悬臂梁桥三种。(2)拱桥：用拱圈或拱肋作为桥跨结构的桥。拱桥又可按结构形式分为：无钱拱、双较拱，三较拱；按有无外推力分为：推力拱、无推力拱。(3)刚构桥：桥跨结构与桥墩或桥台刚性连接的桥。(4)框架桥：桥梁为整体箱形框架的桥。(5)悬索桥：用桥塔支撑锚于两岸(端)的缆索,借助挂于缆索上的吊杆悬吊桥面和梁形成桥跨结构的桥。(6)斜拉桥：以斜拉索连接索塔和主梁作为桥跨结构的桥。(7)综合体系桥：桥跨同时有几个体系特征结构，相互联系结合而成，如钢桁拱桥等。(1)板形梁：适用于低高度梁，当桥梁高度受到限制时，采用此种形式。钢板梁：由钢板或型钢组成工字形截面主梁，并由纵、横联结系连接的梁。混凝土板梁：宽腹板、跨度较小的普通钢筋混凝土梁。(2)T形梁：T形梁是既有线混凝土桥梁最常见的截面形式。混凝土T梁：横截面为T形的混凝土梁。(3)箱形梁：随着列车的提速，对桥梁的刚度要求越来越高，箱形梁在线路上使用越来越多。钢箱梁：由纵、横向加劲肋加强的钢板所组成的单室或多室箱形截面梁。混凝土箱梁：横截面呈一个或几个封闭箱形的混凝土梁。图1一4箱形梁(三)各部尺寸的规定(图15)1 .跨度(计算跨度)(1)简支梁、连续梁、悬臂梁、斜拉桥、悬索桥和双较拱为各孔两端支座中心之间距离。(2)无钱拱桥、刚构桥和箱形桥为其净孔。梁两端面之间的长度。1-5梁的尺寸示意图3 .梁的净跨度(净孔)沿计算水位量出的相邻墩台边缘之间的距离。4 .桥梁长度(桥长)(1)梁桥系指桥台挡磴前墙之间的长度。(2)拱桥系指拱上侧墙与桥台侧墙间两伸缩缝外端之间的长度。刚架桥(或框构桥)系指刚架(或框构)顺跨度方向外侧间的长度。桥全长指桥梁轴线上两桥台尾部之间的距离。指桥梁排水宽度，即桥梁各孔净跨度的总和。斜桥为各两墩（台）间垂直距离之和；拱桥为各孔起拱线处净长之和。当锥体填土突出桥台之外时，那么改沿计算水位与低水位之间的中线来量度。由桥面的轨底至河床最凹点的垂直距离。桥跨结构底面至水面、路面或轨面之间可用于交通的自由高度。指梁跨受温度影响而伸长和缩短的区段长度（图16）。图1一6温度的跨度二、隧道的组成与分类（一）隧道的组成隧道的组成包括主体建筑物和附属设备两局部。主体建筑物由洞身和洞门组成；附属设备包括避车洞和防排水设施，长大隧道还有专门的通风及照明设备。（二）隧道按长度的分类特长隧道：全长100OOm以上；长隧道：全长3000m以上至10000m；中隧道：全长50Om以上至3000m；短隧道：全长50Om及以下。隧道长度系指进出口洞门端墙墙面之间的距离，即以端墙面与内轨顶面的交线同线路中线的交点计算。计算时，双线隧道以下行线为准；位于车站上的隧道以正线为准。三、涵渠组成与分类涵洞、明渠、渡槽、倒虹吸管统称为涵渠。涵洞由洞身、根底、进出口建筑物（即端墙、翼墙等）以及附属设备组成（图17）。图1-7涵洞的组成局部（一）涵洞的分类1 .按结构型式分：拱涵、圆涵、框构涵、盖板涵等；2 .按水力特性分：有压涵、无压涵；3 .按孔数分：单孔、双孔、多孔等。排洪涵洞的最小孔径不应小于1.25m,且全长不超过25%当全长超过25m时，为便于养护，孔径应相应加大。无淤积的灌溉涵孔径应不小于0.75m。当孔径为0.75m,且hVLoln时，长度不宜超过IOm；h21.0m时，长度不宜超过15m。城市或车站范围内涵洞的孔径，需酌情加大。现有涵洞不符合上述规定者，应结合具体情况逐步改造。(二)涵洞有关尺寸的规定洞的净孔(1)拱涵为起拱线间的水平距离。(2)框构涵为涵内水平距离。(3)圆涵为内径(卵形或扁圆形的为水平方向最大距离)。(4)盖板涵为墩台间净距。洞的全长(1)涵洞的全长即涵洞的轴长，包括端墙在内。(2)框构涵和盖板涵的全长为边墙间横向宽度，以长边计。
