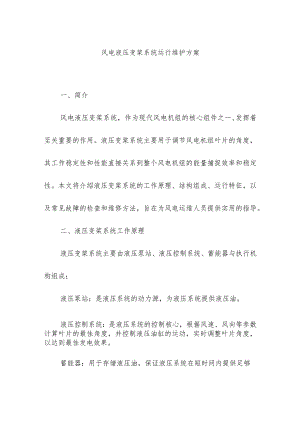

风电液压变桨系统运行维护方案.docx

风电液压变桨系统运行维护方案一、简介风电液压变桨系统，作为现代风电机组的核心组件之一,发挥着至关重要的作用。液压变桨系统主要用于调节风电机组叶片的角度，其工作稳定性和性能直接关系到整个风电机组的能量捕捉效率和稳定性。本文将介绍液压变桨系统的工作原理、结构组成、运行特征，以及常见故障的检查和维修方法，旨在为风电运维人员提供实用的指导。二、液压变桨系统工作原理液压变桨系统主要由液压泵站、液压控制系统、蓄能器与执行机构组成：液压泵站：是液压系统的动力源，为液压系统提供液压油。液压控制系统：是液压系统的控制核心，根据风速、风向等参数计算叶片的最佳角度，并控制液压油缸的运动，实时调整叶片角度，以达到最佳发电效果。蓄能器：用于存储液压油，保证液压系统在短时间内提供足够的流量和压力。执行机构：通常采用液压油缸，将液压油的压力转换成推力或拉力，实现叶片的角度调整。图片三、液压变桨系统的组成液压变桨系统主要由以下部件组成：液压泵站：通常采用柱塞泵或齿轮泵，为液压系统提供液压油。图片液压控制系统：通常采用比例溢流阀、方向控制阀等，控制液压油的流量和方向。蓄能器：通常采用柱塞式蓄能器，存储液压油。图片执行机构：通常采用双作用液压油缸，实现叶片的角度调整。图片四、液压变桨系统运行特征高压：液压变桨系统通常工作在2(M)Bar左右的高压下,在风机运行时，液压变桨系统需要承受高负荷，对液压元件的密封性和耐压性要求高。大流量：液压变桨系统需要在短时间内完成叶片的角度调整，因此对液压系统的流量要求高。复杂环境：液压变桨系统安装在风机轮毂内，环境恶劣,对液压系统的防护等级要求高。五、液压变桨系统常见故障现象液压变桨系统常见故障现象包括：叶片无法调整角度:液压泵站故障：泵浦卡死、密封件损坏、内部泄漏等。液压控制阀块故障：阀芯卡滞、密封件损坏、内部泄漏等。液压油缸故障：缸筒拉伤、活塞密封件损坏、内部泄漏等。液压管路泄漏：管路破损、接头松动、密封件损坏等。叶片角度不准确：液压控制系统故障：传感器故障、控制回路故障等。液压油污染：油液变质、杂质过多等。液压系统噪声过大：液压泵站故障：泵浦磨损、内部零件损坏等。液压控制阀块故障：阀芯磨损、内部零件损坏等。液压管路故障：管路振动、内部零件损坏等。液压系统发热过高：液压油污染：油液变质、杂质过多等。液压油滤芯堵塞：滤芯失效、更换不及时等。六、液压变桨系统故障检查和维修方法故障检查：观察：观察液压系统是否有异常现象，如液压油泄漏、管路振动等。听音：用听音器检查液压泵站、液压控制阀块等部件是否有异常声音。触碰：用手触碰液压油缸、液压管路等部件是否有异常发热现象。测量：使用仪表测量液压系统的压力、流量、温度等参数。维修方法：更换损坏部件：根据故障检查的结果，更换损坏的液压元件。调整参数：调整液压系统的压力、流量等参数，使系统恢复正常运行。清理污垢：清理液压系统的油箱、滤芯等部件，防止油液污染。七、总结风电液压变桨系统扮演着风电机组稳定运行的关键角色。通过深入了解其工作原理和运维要点，运维人员可以更好地掌握系统的运行状态，提高液压系统的可靠性，确保风电机组长时间安全运行。希望这篇文章能够为风电运维人员提供实用的指导，助力风电产业的可持续发展。
