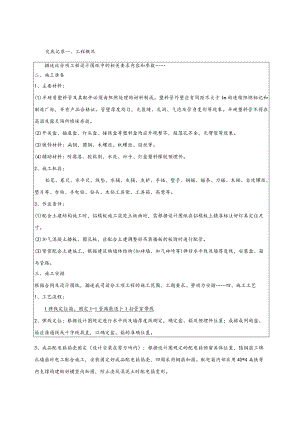

半硬质阻燃型塑料管暗敷设技术交底.docx

交底记录一、工程概况描述此分项工程设计图纸中的相关要求内容和参数二、施工准备1、主要材料；(1)半硬质塑料管及其配件必须由阻燃处理的材料制成。塑料管外壁应有间距不大于Im的连续阻燃标记和制造厂标，并有产品合格证。管壁厚度均匀，无裂缝、孔洞、气泡及管身变形等现象。半硬塑料管不得在高温及露天场所堆垛存放。(2)开关盒、插座盒、灯头盒、接线盒等塑料盒均应外观整齐，敲落孔齐全，无劈裂等现象。(3)镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。(4)辅助材料：防腐漆、胶粘剂、水泥、砂子、灯盒塑料橡胶预埋件。2、施工机具；铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲、手锤、堑子、钢锯、锯条、刀锯、木铿、自攻螺丝、垫片等、台钻、手电钻、钻头、木钻工具袋、工具箱、高凳等。3、作业条件；(1)配合土建结构施工时，铝模板施工混泥土板面时，需根据设计图纸在铝模板上精准标注好灯具定位尺寸。(2)加气混凝土楼板、圆孔板，应配合土建调整好吊装楼板的板缝时进行配管。(3)紧密配合土建施工，根据建筑物墙体结构(如砖墙、加气砖崎等)弹好水平线及墙厚度线，安装盒、箱与管路。三、施工安排根据合同及设计图纸，描述我司该分工项工程的施工范围、工期要求、劳动力安排四、施工工艺1、工艺流程；I弹线定位箱、固定I-I管路敷设卜I扫管穿带线2、弹线定位；根据设计图规定进行水平线及墙厚度线测定，确定盒、箱及预埋件位置；成排成列的盒、箱应挂通线或十字线找直，以确定盒、箱的准确位置。3、成品配电箱箱壳固定（设计安装在剪力崎内）：根据设计图规定的配电箱预留具体位置，随钢筋工绑扎墙筋时电工配合施工，安装固定好成品配电箱箱壳，四周采用钢筋加固。配电箱内部采用40*4扁铁等内支撑构建做好横竖向加固，防止浇筑混泥土时配电箱变形。按照设计图纸将配电箱内管接头及出线配管一次性接入配电箱内，配电箱及线管安装好后采用黄色胶带把面盖位置全部包封，防止浇筑混泥土时损坏配电箱。4、管路连接：（1）半硬质绝缘导管的连接可采用套管粘接法和专用端头进行连接；套管的长度不应小于管外径的3倍，管子的接口应位于套管的中心，接口应用胶粘接粘接牢固。（2）敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过15m,或直角弯有3个且长度超过8m,均应在中途装设接线盒。（3）管路垂直或水平敷设时，每隔Im距离应有一个固定点，管子最小弯曲半径应大于等于6D,弯扁度小于等于0.1D。管子的保护厚度大于15mm。（4）管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。5、加工弯管：可采用冷煨法和热煨法。（1）冷煨法：管径在25mm及其以下可以用冷煨法。断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应铿平，钱光。用膝盖煨弯：将弯管弹簧（简称弯簧插入PC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手板，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。（2）热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上。固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷动定型，然后抽出弯簧。不得因煨弯管出现烤伤、变色、破裂等现象。6、盒、箱固定：(1)盒、箱固定应平正、牢固、灰浆饱满，纵横坐标准确。(2)模板混凝土墙、板稳注箱、盒：预留孔洞：下盒、箱套，混凝土浇筑、摸板拆除后，将套取出，再稳注盒、箱；直接稳固：用螺丝将盒、箱固定在扁铁上，然后再将扁铁绑扎在钢筋上，或直接用穿筋盒固定在钢筋上，并根据墙、板的厚度绑好支撑钢筋，使盒、箱与模板紧贴。7、现浇混凝土楼板管路暗敷设：根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或矩钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔Im用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。施工班组负责人需核对水电图纸与建筑图纸，确认各专业图纸墙体截面尺寸及位置是否一致。有疑问及时与项目部专业人员联系。五、质量要求1、半硬塑料管必须由阻燃处理的材料制成，其氧指数应在27%以上，其材质及适用场所必须符合设计要求和施工规范规定。2、穿筋线盒在施工过程中应绑扎牢固，浇筑混泥土后不存在凹陷及歪斜等情况。3、施工过程中遇到穿筋盒与铝膜固定对拉螺杆冲突时，避免铝膜对拉时损坏穿筋盒。4、管路连接紧密，管口光滑，保护层大于15mm。5、盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，盒、箱内露出长度应小于5mm。6、管路经过建筑物变形缝处应设置补偿装置，补偿装置能活动自如。7、稳住及预埋的盒、箱有歪斜、坐标不准、灰浆不饱满等现象。8、允许偏差项目；允项目弯曲半径或允许偏差许偏差项目1管子最小弯曲半径配管种类及管径喑（明）mm26D喑（明）mm26D喑（明）rnn26D2管子弯曲处的弯扁度0.ID3明配管固定点的间距管子直径（mm）152030mm253040mm405050mm65"10060mm4明配管水平、垂直敷设任意2m段内平直度3mm垂直度3mm六、成品保护1、剔槽打洞时，不要用力过猛，以免造成墙面周围破碎。洞口不易剔得过大，过宽，不要造成土建结构缺陷。2、管路敷设完后应立即进行保护，其它工种操作时，应注意不要将管子砸扁和踩坏。4、在混凝土板、加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，严禁用大锤由上面砸孔洞。5、配合土建浇灌混凝土时，应派人看护，以防止管路位移或受机械损伤。七、安全环保与绿色施工措施1、建立以施工技术负责人为首的安全管理小组，并设安全专职监护。2、在施工过程中，加强安全知识学习。提高安全意识，明确施工人员安全责任。实行动态管理和上岗前的安全交底工作，使安全工作深入人心。落实到每个施工工序上。3、电气，机械设备的施工生产必须按各自的施工规程进行。班组长必须带头实施。现场施工员，安全员负责监督。使工程走上安全生产的正常轨道。4、对废料进行二次选用，达到使用条件的充分利用。5、减少材料运输过程中的损耗率，加强施工材料可利用率。6、对线管，线盒等构建的包装材料，做到工完场清。7、加强现场安全文明施工的管理配合工作。交底内容:交底审核人交底人土建工程师质检员交底时间作业队接受交底人班组长质检员接受交底时间
