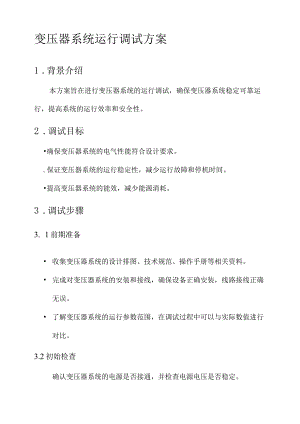

变压器系统运行调试方案.docx

变压器系统运行调试方案1 .背景介绍本方案旨在进行变压器系统的运行调试，确保变压器系统稳定可靠运行，提高系统的运行效率和安全性。2 .调试目标确保变压器系统的电气性能符合设计要求。.保证变压器系统的运行稳定性，减少运行故障和停机时间。提高变压器系统的能效，减少能源消耗。3 .调试步骤3. 1前期准备 收集变压器系统的设计排图、技术规范、操作手册等相关资料。 完成对变压器系统的安装和接线，确保设备正确安装，线路接线正确无误。 了解变压器系统的运行参数范围，在调试过程中可以与实际数值进行对比。3.2初始检查确认变压器系统的电源是否接通，并检查电源电压是否稳定。.检查变压器系统的接地情况，确保接地电阻符合要求。检查变压器系统各个电气设备的接线是否牢固，是否存在松动、烧毁等情况。3. 3电气参数检测使用专业的测试仪器检测变压器系统的电气参数，包括输入电压、输出电压、输入电流、输出电流、功率因数等。对比实测数值与设计数值，进行评估，并记录相关数据。1.4 温度检测.使用温度计或红外测温仪对变压器系统的各个部件进行温度检测，包括变压器油温、绕组温度等。.对比实测数值与设计数值，确保温度在正常范围内。1.5 油色谱分析从变压器系统的绝缘油中取样。使用油色谱仪对取样的油样进行分析，检测是否存在异常物质。.根据分析结果，评估变压器系统的绝缘状态，并记录相关数据。1.6 轻载性能测试.在变压器系统负荷较轻的情况下，逐步增加负荷，记录变压器系统的输入输出电压、电流等参数。.根据测试结果，评估变压器系统的稳定性和适应能力。1.7 负载性能测试在变压器系统负载正常的情况下，逐步增加负载，检测变压器系统的输入输出电压、电流等参数，并记录相关数据。根据测试结果，评估变压器系统的负载能力和稳定性。1.8 故障模拟测试.模拟常见故障情况，如短路、接地等，观察变压器系统的响应和保护动作。.根据测试结果，评估变压器系统的保护性能和安全性。1.9 试运行在完成各项调试测试后，进行试运行。监测变压器系统运行情况，确保系统稳定运行，并记录相关数据。.根据试运行结果，进行进一步评估和优化。4 .调试完成报告在完成变压器系统的调试后，撰写一份调试完成报告，包括调试步骤、测试数据、评估结果等。报告应提供详细的调试过程和结果分析，为后续运维提供参考依据。5 .调试案例支持以下是一个变压器系统运行调试的案例，以便更好地理解和应用本方案。5. 1案例背景一台额定容量为100OkVA的变压器系统，供电电压380V,输出电压为220V,用于电力系统配电。变压器系统刚完成安装，并需要进行调试。5.2 案例调试步骤1 .确认变压器系统的接线无误，电源是否接通，并检查电源电压的稳定性。2 .使用专业测试仪器测试变压器系统的电气参数，包括输入电压、输出电压、输入电流、输出电流、功率因数等，并与设计数值进行对比。3 .使用温度计或红外测温仪对变压器系统的各个部件进行温度检测，包括变压器油温、绕组温度等。4 .从变压器系统的绝缘油中取样，并使用油色谱仪进行分析，评估绝缘状态。5 .在轻载情况下逐步增加负荷，记录变压器系统的输入输出电压、电流等参数，并评估系统的稳定性和适应能力。6 .在正常负载情况下逐步增加负荷，检测变压器系统的输入输出电压、电流等参数，并评估系统的负载能力和稳定性。7 .模拟故障情况，观察变压器系统的保护动作和响应。8 .进行试运行并监测系统运行情况，记录相关数据并进行评估。5.3 案例调试结果.实际测得变压器系统的电气参数与设计数值基本一致，符合要求。.温度检测结果显示，变压器油温和绕组温度均在正常范围内。 油色谱分析结果显示，绝缘油中不存在异常物质。.在轻载和负载情况下，变压器系统的输入输出电压、电流均稳定。 在故障模拟测试中，变压器系统能够正确响应并保护。 试运行期间，变压器系统稳定运行，没有出现异常情况。6.结论通过按照本方案进行变压器系统的运行调试，可以确保系统稳定可靠运行，提高其运行效率和安全性。调试完成报告提供了详细的调试步骤和评估结果，为系统的后续运维和优化提供参考。注：以上方案仅为示例，实际调试方案需要根据具体变压器系统的情况进行调整和完善。
