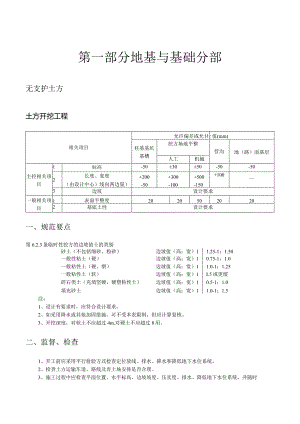

第一部分地基与基础分部无支护土方土方开挖工程相关项目允许偏差或允甘:值(mm)柱基基坑基槽挖方场地平整管沟地（路）面基层人工机械主控相关项目1标高-50±30±50-50-502长度、宽度（由设计中心）线向两边量）+200-50+300-100+500-150+1003边坡设计要求一般相关项目1表面平整度20205020202基底土性设计要求一、规范要点第6.2.3条临时性挖方的边坡值士的类别砂土（不包括细砂、粉砂）边坡值（高：宽）11.25-1：1.50一般性粘土（硬）边坡值（高：宽）10.75-1：1.0一般粘性土（硬、塑）边坡值（高：宽）11.0-1：1.25一般粘性土（软）边坡值（高：宽）1L5或更缓碎石类土（充填坚硬，硬塑粘性土）边坡值（高：宽）10.5-1：1.0填充砂土边坡值（高：宽）11.0-1：1.5注：1、设计有要求时，应符合设计要求。2、如采用降水或其他加固措施，可不受本表限制，但应计算复核。3、开挖深度，对软土不应超过4m,对硬土不应超过8用。二、监督、检查1、开工前应采用平行检验方式检查定位放线、排水、降水和降低地下水位系统。2、检查土方运输车道、路线及弃土场安排是否合理。3、施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统，并随时观测周围的环境变化。4、基槽严禁超挖，机械挖土应预留20-30cm。三、质量验收1、对照地勘报告，结合施工图和现场施工实际情况，检查基底持力层是否与设计要求相同。2、主控相关项目：标高、长、宽度是指挖后基底的标高、长、宽度。检查测量记录。按第6.2.3条检查，坡度符合设计要求。只能坡，不能陡。3、一般相关项目：表面平整度，主要是指基底。用2m卡尺和塞尺检查。基底土性，观察检查或土样分析，通常请勘察、设计单位来验槽，形成验槽记录。四、资料构成建筑工程施工测量报验申请表附件一：测量放线检查记录平行检验记录土方开挖工程检验批报验申请表附件一：土方开挖工程检验批质量验收记录附件二：施工检查记录（可不填写）地基验槽检查报验申请表附件一：地基验槽检查记录土方开挖分项工程报验申请表附件一：土方开挖分项工程质量验收记录土方回填工程检查相关项目允许偏差或允许值（mm）桩基基坑基槽场地平整管沟地（路）面基础层人工机械主控相关项目1标高-50±30±50-50-502分层压实系数设计要求一般相关项目1回填土料设计要求2分层厚度及含水量设计要求3表面平整度2020302020第6. 3. 3条平碾一、规范要点分层厚度250-300【nm；每层压实遍数6-8遍;振动压实机分层厚度250-35Omn1；每层压实遍数3-4遍：柴油打夯机分层厚度200-25Onln1；每层压实遍数3-4遍：人工打夯分层厚度小于200mm；每层压实遍数3-4遍。二、监督、检查1、土方回填，现场应采取旁站的方式检查基底垃圾、树根等杂物清除情况。2、如在耕植土或松土上填方，应对基底的压实情况进行检查。3、现场旁站检查回填土的分层填筑厚度，含水量控制、压实程度、排水措施。4、土方回填，监理应进行旁站，并填写旁站监理记录。三、质量验收1、主控相关项目：（1）标高，是指回填后的表面标高，用水准仪测量。检查测量记录。（2）分层压实系数，符合设计要求，按规定方法取样、试验测量，不满足要求时随时进行返工处理,直到达到要求。检查测试记录。2、一般相关项目：回填土料，符合设计要求，水准仪检查分层厚度。取样检测含水量，检查施工记录或试验报告。四、资料构成土方回填工程检验批报验申请表附件一：土方回填工程检验批质量验收记录附件二：施工检查记录旁站监理记录土方回填分项工程报验申请表附件一：土方回填分项工程质量验收记录无支护士方子分部汇总报验无支护土方子分部工程报验申请表附件一：无支护土方子分部工程验收记录表有支护土方土方开挖工程相关项目允许偏差或允的二值（mm）柱基基坑基槽挖）地】j场F整管沟地（路）面基层人工机械主控相关项目1标高-50±30±50-50-502长度、宽度（由设计中心）线向两边量）+200-50+300-100+500-150+1003边坡设计要求一般相关1表面平整度2020502020设计要求边坡值（高：宽） 边坡值（高：宽） 边坡值（高：宽） 边坡值（高：宽） 边坡值（高：宽） 边坡值（高：宽）1： 1.25-1： 1.501： 0.75-1： 1.01： 1.0-1： 1.251： L 5或更缓1： 0.5-1： 1.01： 1.0-1： 1.5项目2基底土性一、规范要点第6.2.3条临时性挖方的边坡值士的类别砂土（不包括细砂、粉砂）一般性粘土（硬）一般粘性土（硬、塑）一般粘性土（软）碎石类土（充填坚硬，硬塑粘性±）填充砂土注：1、设计有要求时，应符合设计要求。2、如采用降水或其他加固措施，可不受本表限制，但应计算复核。3、开挖深度，对软土不应超过4m,对硬土不应超过8m。二、监督、检查1、开工前应采用平行检验方式检查定位放线、排水、降水和降低地下水位系统。2、检查土方运输车道、路线及弃土场安排是否合理。3、施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统，并随时观测周围的环境变化。4、基槽严禁超挖，机械挖土应预留20-30cm。三、质量验收对照地勘报告，结合施工图和现场施工实际情况，检查基底持力层是否与设计要求相同。2、主控相关项目：标高、长、宽度是指挖后基底的标高、长、宽度。检查测量记录。按第6.2.3条检查，坡度符合设计要求。只能坡，不能陡。3、一般相关项目：表面平整度，主要是指基底。用2m卡尺和塞尺检查。基底土性，观察检查或土样分析，通常请勘察、设计单位来验槽，形成验槽记录。四、资料构成施工测量建筑工程施工测量报验申请表附件一：测量放线检查记录施工测量平行检验土方开挖土方开挖工程检验批报验申请表附件一：土方开挖工程检验批质量验收记录附件二：施工检查记录（可不填写）地基验槽检查报验申请表附件一：地基验槽检查记录土方开挖分项工程报验申请表附件一：土方开挖分项工程质量验收记录土方回填工程检查相关项目允许偏差或允许值（mm）桩基基坑基槽场地平整管沟地（路）面基础层人工机械主控相关项目1标高-50+30±50-50-502分层压实系数设计要求般相关项目1回填土料设计要求2分层厚度及含水量设计要求3表面平整度2020302020一、规范要点第6. 3. 3条 平碾振动压实机 柴油打夯机 人工打夯分层厚度250-300mm;分层厚度250-350mm;分层厚度200-250mm;分层厚度小于200mm；每层压实遍数6-8遍;每层压实遍数3-4遍;每层压实遍数3-4遍;每层压实遍数3-4遍。二、监督与检查1、土方回填，现场应采取旁站的方式检查基底垃圾、树根等杂物清除情况。2、如在耕植土或松土上填方，应对基底的压实情况进行检查。3、现场旁站检查回填土的分层填筑厚度，含水量控制、压实程度、排水措施。4、土方回填，监理应进行旁站，并填写旁站监理记录。三、质量验收:1、主控相关项目：(1)标高，是指回填后的表面标高，用水准仪测量。检查测量记录。(2)分层压实系数，符合设计要求，按规定方法取样、试验测量，不满足要求时随时进行返工处理,直到达到要求。检查测试记录。2、一般相关项目：回填土料，符合设计要求，水准仪检查分层厚度。取样检测含水量，检查施工记录或试验报告。四、资料构成土方回填工程检验批报验申请表附件一：土方回填工程检验批质量验收记录附件二：施工检查记录旁站监理记录土方回填分项工程报验申请表附件一：土方回填分项工程质量验收记录排桩墙支护工程(钢板)一般相关项目1桩垂直度<1%2桩身弯曲度<2%3齿槽平直度及光滑度无电焊渣或毛刺4桩长度不小于设计长度一、监督与检查:1、排桩墙支护包括灌注桩、预制桩、板桩等支护结构。2、现场施工中要着重检查，排桩墙支护基坑开挖后的支护情况。3、检查基坑的每一道支撑施工应确保基坑变形控制在设计要求的控制范围内。4、在含水地层范围内的排桩墙支护基坑，要重点检查排水措施是否可靠，能否确保基坑施工及邻近构筑物的安全。二、质量验收：1、灌注桩、预制桩按其标准验收。2、钢板桩为工厂生产，新桩按出厂标准检验，重新使用的钢板，每次使用前应按规定进行检验，不符合要求的修理或挑出去。3、一般相关项目：(1)桩垂直度、桩身弯曲度、桩长度对照规范，尺量检查。（2）齿槽平直度及光滑度，用1米长的桩段做通过试验。三、资料构成排桩墙支护工程检验批报验申请表附件一：排桩墙支护（钢板）工程检验批质量验收记录附件二：排桩墙支护（混凝土板）工程检验批质量验收记录排桩墙支护隐蔽工程报验申请表附件一：隐蔽工程检查验收记录排桩墙支护分项工程报验申请表附件一：排桩墙支护分项工程质量验收记录降水与排水工程一般相关项目1排水沟坡度l%o2%o2井管（点）垂直度1%3井管（点）间距（与设计相比）150%4井管（点）插入深度（与设计相比）200mm5过滤砂砾料填灌（与计算值相比）5mm6井点真空度：轻型井点喷射井点>60kPa>93kPa7电渗井点阴阳距离：轻型井点喷射井点80100mm120150mm一、监督、检查：1、检查降水与排水的施工是否符合排水设计。2、基坑外降水时，对降水范围要有较准确的估算，对重要建筑物或公共设施在降水过程中要进行监测。3、降水系统运转过程中要随时检查观测孔中的水位。4、停止降水时间必须取得监理工程师同意。二、质量验收：1、降水与排水只有一般相关项目，没有主控相关项目。2、一般相关项目：对照检验批表内相关项目，尺量检查、水准仪检查。检查施工记录。三、资料构成降水与排水工程检验批报验申请表附件一：降水与排水工程检验批质量验收记录附件二：施工检查记录降水与排水分项工程报验申请表附件一：降水与排水分项工程质量验收记录地下连续墙工程主控相关项目1墙体强度设计要求2垂直度：永久结构临时结构1/3001/150一般相关项目1导墙尺寸宽度墙面平整度导墙平面位置W+40mm<5mm+IOmm2沉渣厚度：永久结构临时结构100mm200mm3槽深+100mm4混凝土
