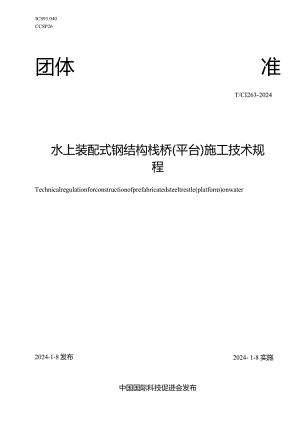

ICS93.040CCSP26团体准T/CI263-2024水上装配式钢结构栈桥(平台)施工技术规程Technicalregulationforconstructionofprefabricatedsteeltrestle(platform)onwater2024- 1-8 实施2024-1-8发布中国国际科技促进会发布前言1弓I言21范围32规范性引用文件33术语和定义34一般规定45材料45.1 钢材45.2 焊材45.3 钢筋、混凝土55.4装配式桥面板55.5装配式防护栏杆66荷载66.1 恒载66.2 活载67总体设计77.1 结构类型77.2 总体布置97.3 3结构验算108搭设、维护和拆除118.1 钢结构栈桥（平台）的搭设118.2 钢结构栈桥（平台）的使用和维护148.3 钢结构栈桥（平台）拆除149检查与验收159.1材料检验159.2安装质量要求159.3焊接质量要求1610安全文明施工17附录A（规范性）主要构配件种类及规格19附录B（规范性）轴心受压构件的截面分类23附录C（规范性）轴心受压构件的稳定系数25附录D（规范性）有关设计参数28附录E（规范性）荷载取值计算30附录F（资料性）水上装配式钢结构栈桥（平台）验收记录39附录G（资料性）水上装配式钢栈桥（平台）设计参考图集44本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由浙江交工集团股份有限公司提出。本文件由中国国际科技促进会归口。本文件起草单位：温州市交通工程管理中心、温州交发大桥有限公司、浙江交工集团股份有限公司、浙江交工装备工程有限公司、浙江交工集团股份有限公司设计院分公司、盐山县水务局。本文件主要起草人：陈良辉、何必想、罗锋、李胜辉、徐建武、赵翔、陈海鹏、董泊宁、周骏、谢建庆、王国桢、陈豪、岑燕红、赵凯、金朝磊、王国庆、梁国华、林国斌、齐虎、许文华、刘杨、董殿瑞、朱梦艳、薛运来、陈鹏飞、赵凤华、郝宁宁、王俊霞、司新悦、刘双进、范燕。引言钢结构栈桥（平台）作为工程主体结构施工的辅助性设施，变水上为陆上施工。其具有承载能力大、施工快速、循环利用的优点，在工程施工领域得到了广泛使用。但目前钢结构栈桥（平台）般由施工单位自行设计、施工和验收使用，往往存在结构类型多样化、殖量验收标准不统一等问题。同时随着当前工程推进速度的加快或政策处理的影响，钢结构栈桥（平台）呈现出作为单独标段先行施工的趋势。但目前钢结构栈桥（平台）的设计、施工、验收及移交使用，均没有相关的国家标准或行业标准可供参考，缺乏行业监管依据，影响了钢结构栈桥（平台）的质量管控、验收移交和后续使用安全。水上装配式钢结构栈桥（平台）施工技术规程1范围本文件规定了水上装配式钢结构栈桥（平台）设计与施工过程中材料选用、荷载、结构设计计算、搭设、维护及拆除、检查与验收以及安全文明施工。本文件适用于内河及海域范围水上钢结构栈桥（平台）的设计、施工、验收和使用等一系列工作。但水深超过25m、浪高超过3.5m、流速大于2.5m/s、裸岩和深厚淤泥层地质等情况需进行专项设计。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50009建筑结构荷载规范JTGD60公路桥涵设计通用规范JTGD81公路交通安全设施设计规范JTGF80/1公路工程质量检验评定标准JGJ33建筑机械使用安全技术规程JGJ46施工现场临时用电安全技术规范JGJ276建筑施工起重吊装工程安全技术规范JTS144港口工程荷载规范JTS145港口与航道水文规范JTS205-1水运工程施工安全防护技术规范3术语和定义下列术语和定义适用于本文件。3.1水上装配式钢栈桥prefabricatedsteeltrestlebridgeonwater为实现水上材料、设备运输及人员通行等功能，其总体或部分结构可实现快速架设及拆除的临时桥梁设施。3.2水上装配式钢结构平台prefabricatedsteelstructureplatformonthewater为实现由桥梁水上施工转换为路上施工目的，其总体或部分结构可实现快速架设及拆除的临时作业平台。3.3装配式钢桥面板prefabricatedsteelbridgedeck由花纹钢板、纵向分配梁、横向分配梁焊接成整体，直接承受车辆轮压的承重结构。3.4装配式混凝土桥面板prefabricateconcretebridgedeck由钢筋混凝土浇筑而成，直接承受车辆轮压的承重结构。3.5装配式防护栏杆prefabricatedprotectiverailing由立柱、护栏片及其配件组成的安全防护结构。3.6导向架guideframe沉桩时用于定位桩基平面位置的导向装置。4一般规定4.1钢结构栈桥（平台）桥位布置应结合水上通航、地方潮汛等环境因素，考虑既有结构物及新建结构物的平立面关系。4. 2钢结构栈桥（平台）桥面设计宜采用行车、行人分离的形式。4.3 钢结构栈桥（平台）施工前应采用统一的高程基准,当采用地方高程标准时，应与1985国家高程基准建立联系。4.4 钢结构栈桥（平台）施工前应对所有原材料及构配件进行质量检查验收。4.5 钢结构栈桥（平台）应持续进行使用期间钢结构栈桥（平台）桩基础冲刷监测、平面位移和沉降观测情况的复核。5材料4.6 钢材钢结构栈桥（平台）主要采用Q235/Q355/Q420钢材。型材推荐规格见附录A:表A.1、附录D：表D.1。4.7 焊材钢结构焊接工程用焊接材料应符合设计文件的要求，并应具有生产厂家出具的产品质量证明书或检验报告，其化学成分、力学性能和其他质量要求应符合国家现行有关标准的规定。焊接材料的化学成分、力学性能复验应符合国家现行有关工程质量验收标准的规定。（1）手工电弧焊不得使用以下型号焊条：E4303、J422o（2）气体保护焊不得使用以下型号焊丝：ER49o4.8 钢筋、混凝土常用混凝土材料见附录D:表D.2。常用钢筋材料见附录D:表D.3。4.9 装配式桥面板常用装配式桥面板主要有装配式钢结构桥面板和装配式混凝土桥面板。5. 4.1装配式钢桥面板装配式钢结构桥面板由花纹钢板、纵向分配梁、横向分配梁组焊成整体，同时应根据桥面宽度、受力性能以及吊装设备的起重能力分块组合设计，并应考虑桥面板现场整体安装、拆除的吊装孔和限位孔。5. 4.2装配式混凝土桥面板预制混凝土面板为钢筋混凝土结构，同时应根据桥面宽度、受力性能以及吊装设备的起重能力分块组合设计；并应考虑桥面板现场整体安装、拆除的吊点和限位孔。图2预制混凝土桥面板表1常用装配式桥面板尺寸编号规格(m)16×2.026×1.536×0.543×2.053×1.563×0.5表2常用预制混凝土桥面板尺寸编号规格(m)18×3.028x2.038×1.55.5装配式防护栏杆护栏宜为装配式结构，分为立柱、护栏片两部分。立柱采用焊接形式与桥面板连接，护栏片通过螺栓与立柱连接。6荷载6. 1恒载钢结构栈桥(平台)的设计恒载为结构构件自重，结构自重根据构件材料容重按实际取值。6.2活载活载主要考虑风荷载、水流力、波浪力、汽车荷载、施工机械荷载、制动力荷载、材料堆放荷载、偶然荷载。6.2.1风荷载风荷载标准值按GB50009取值和计算，具体见附录E.1风荷载。6.2.2水流力钢管桩所受水流荷载标准值按JTS144取值和计算，具体见附录E.2水流力。6.2.3波浪力波浪力的取值和计算参考JTS145,具体见附录E.3波浪力。6.2.4汽车荷载作用在钢结构栈桥(平台)上的汽车荷载包括混凝土罐车荷载、各级汽车荷载和平板挂车荷载，具体取值见附录E.4汽车荷载。6. 2.5起重机荷载作用在钢结构栈桥（平台）上的起重机荷载主要为履带吊荷载，具体取值见附录E.5起重机荷载。7. 2.6钻机荷载作用在钢结构栈桥（平台）上的钻机荷载主要为旋挖钻机、回旋钻机荷载，具体取值见附录E.6钻机荷载。8. 2.7材料堆放荷载钢结构平台应根据实际施工需要划分功能区，其中材料堆放区按实际需要计算堆放荷载。9. 2.8制动力制动力参考JTG。60中4.3条确定，并结合栈桥的具体情况采用，一般按汽车荷载的10%计算。10. 2.9偶然荷载有漂流物的水域中，设计时应考虑漂流物的撞击作用，其横向撞击力设计值可按下式计算，漂流物的撞击作用点假定在计算通航水位线上桥墩宽度的中点：WvF=gT式中：W漂流物重力，（kN）；应根据河流中漂流物情况，按实际调查确定；10.1 流速度，（ms）；T撞击时间，（三）；应根据实际资料估计，在无实际资料时，可用1s；g重力加速度，g=9.8lms2;7总体设计10.2 结构类型水上装配式钢结构栈桥（平台）有贝雷结构以及型钢结构两种主梁形式。图3钢结构贝雷栈桥（双向）图4钢结构型钢栈桥9-J- >图5钢结构贝雷栈桥（单向）lg:s:._注：1装配式防护栏杆：2管槽；3桥面板；4分配梁；5主梁；6一一桩顶分配梁；7剪刀撑；8一钢管桩；9一一桩间连接系；10一钢护筒。图6钢结构平台10.3 体布置11. 2.1桥位选择钢结构栈桥（平台）应考虑以下因素：（1）水上通航能力需求；（2）水流及潮水的流向；（3）与新建桥梁或既有构造物的位置关系；（4）与围堰以及承台施工平面位置关系和桥梁上部结构施工空间。7.2.2平面尺寸钢结构栈桥（平台）宽度应考虑以下要求进行设计：（1）栈桥桥面上宜采用行车、行人分离；（2）栈桥按使用功能宜按双向行车道或单向栈桥布置，双向栈桥净宽度应保持施工高峰期栈桥上材料运输、车辆错车和人员通行，一般不小于6m。单向栈桥每50Om左右设置一个错车平台，宽度不小于5m；（3）栈桥远离承台侧单边可设人行道、护栏、管槽等防护结构。人行道净宽度不宜小于0.8叱（4）钢结构平台平面尺寸设计应满足材料堆放、机械设备作业等需求。7.2.3跨径钢结构栈桥（平台）跨径应考虑以下要求进行设计：（1）应考虑水利、通航因素的影响，满足航道、泄洪、漂浮物通过的要求；（2）满足通行荷载的安全性要求；（3）每联应设置制动墩，并在制动墩顶处设置伸缩缝，伸缩缝宽度应依据温度涨缩计算确定；（4）跨径宜为3m的整数倍，宜为6m、9m、12m及15m。7.2.4标高钢结构栈桥（平台）桥面及最下层平联标高应按以下要求设计：（1）栈桥桥面设计标高H按下式取值（单位为m）:H=H1+H2+H3+H4式中：H栈桥桥面顶标高，（m）；Hl20年一遇设计高潮位或设计高水位，（m）；H2桥位处最大波浪高度，（m）；H3栈桥主横梁及以上结构总
