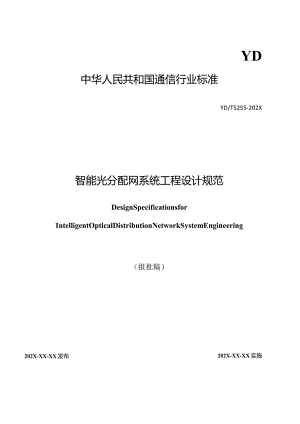

YD中华人民共和国通信行业标准YD/T5255-202X智能光分配网系统工程设计规范DesignSpecificationsforIntelligentOpticalDistributionNetworkSystemEngineering（报批稿）202X-XX-XX 发布202X-XX-XX实施中华人民共和国工业和信息化部发布2 .术语和符号2.1 术语2. 1.1光分配网(opticaldistributionnetwork)光分配网是指OLT与ONU/ONT之间的由光纤光缆及无源光元件(如光连接器和光分路器等)组成的无源光分配网络，简称0DN。3. 1.2智能光分配网(intelligentopticaldistributionnetwork)利用电子标签对光纤活动连接器插头进行唯一标识，自动存储、导入和导出光配线设施端口资源及光纤连接关系数据，从而实现光纤信息自动存储、光纤连接关系信息自动识别、光纤资源信息校准、可视化现场操作指导等智能化功能的光分配网络，简称智能0DN。4. 1.3电子标签载体(electricalIDcarrier)带有电子标签的光纤活动连接器，其承载的电子标签携带了唯一的编号信息。5. 1.4智能ODN设施(intelligentopticaldistributionnetworkinfrastructure)采用电子标签技术实现自动的资源信息采集、存储和传递，并实现端口状态监控以及端口定位指引等功能的光配线连接设施。6. 1.5智能ODN管理系统(intelligentopticaldistributionnetworkmanagementsystem)实现对智能ODN设施的直接或间接管理，并与上层OSS及其他应用对接的管理平台。7. 1.6智能管理终端(intelligentmanagementterminal)用于提供管理操作界面，实现可视化的现场操作指导,管理系统提供传输通道的便携式设备。2.2英文缩写英文名称ODNopticaldistributionnetworkOSSoperationsupportsystemOLTopticallineterminalONUopticalnetworkunitONTopticalnetworkterminal为智能ODN设施接入智能ODN中文名称光分配网络运营支撑系统光线路终端光网络单元光网络终端EMSelementmanagementsystem网元管理系统 应用软件APPApplication3 .智能ODN系统组成和设备选型3.1 系统组成3.1.1 1.1智能ODN系统的基本组成应包括电子标签载体、智能ODN设施、智能管理终端、智能ODN管理系统等四大部分。3.1.2 电子标签载体是指具有电子标签的光纤活动连接器。3.1.3 1.3智能ODN设施包括智能光配线架、智能光缆交接箱、智能光缆分纤箱等。3.1.4 智能ODN管理终端主要由智能ODN管理APP、智能便携工具（即电池及通信模块）两大部分组成。3.1.5 5智能ODN管理系统主要实现直接管理智能ODN设施或通过智能管理终端管理智能ODN设施的功能。3.1.6 电子标签载体、智能ODN设施、智能管理终端、智能ODN管理系统和OSS之间应通过HI6接口连接。3.1.7 智能ODN系统的功能要求应符合YD/T2895智能光分配网络总体技术要求的相关规定。3.2 设备选型和配置3 .2.1智能ODN系统的设备选型应符合国家或行业相关技术规范的要求，具体规范可参见引用标准名录。4 .2.2维护备件的配置应满足日常维护的基本需要，在满足各类业务需要的基础上，应减少维护备品备件的种类和数量。4 .智能ODN系统设计4.1 电子标签载体设计要求4.1.1 1.1电子标签固定件应优选一体化标签，即框套式。4.1.2 电子标签读写方式应优选接触式电子标签。4.1.3 电子标签的选择，在满足基本功能的基础上，需考虑整体美观，其形状和尺寸应不影响其本身及其相关联设备的维护动作。4.1.4 电子标签载体（包含电子标签）的机械特性应满足其依附的光纤连接头的机械性能要求。4.2智能ODN设施设计要求4. 2.1成片新建区域宜整体建设智能ODN网络；非成片新建区域可先选点建设智能ODN,后通过现网改造升级逐步实现端到端智能ODN网络。5. 2.2新建的传统ODN设施，应为智能ODN的控制单元和受电模块等预留足够空间，使之具备可平滑演进到智能ODN的能力。6. 2.3光配线架、光缆交接箱和光缆分纤箱改造设计时，应优先选择替换盖板式方案；在操作空间足够条件下，可选择外挂模块式方案。7. 2.4光配线架、光缆交接箱和光缆分纤箱改造设计时，应明确操作宜不中断业务。8. 2.5智能ODN改造设计中的主控单元尺寸、熔配盘结构和尺寸、受电模块尺寸等应与传统ODN兼容。9. 2.6机房内智能光配线架应有可靠的电源保障。10. 2.7智能ODN设施内的网线和光纤跳接线不得使用同一理线器或机柜理线槽，应分别在各自专用理线器或机柜理线槽中进行布线。11. 2.8机房内智能光配线架在稳定供电模式下，资源数据采集、巡检等操作应发挥稳定供电的优势从13接口自动实施；其他需要人工参与的操作，在连接智能终端时，优选由智能终端的12接口进行实施。12. 2.9智能ODN设计时，应为每个机房预留一段IP地址。13. 2.10同一城域网内智能ODN设施的子框、托盘和法兰位置编号规则应统一。4.3智能管理终端设计要求4.3.1智能管理终端宜采用一体机。4.3.2智能管理终端与智能ODN管理系统之间的14接口应采用标准无线网络接口互联。4.3.3智能ODN设施与智能管理终端之间的12接口，应采用RS485协议；其物理接口应采用RJ45接口，同一物理接口应同时支持供电和通信功能。4 .4智能ODN管理系统设计要求4. 4.1智能ODN管理系统的北向接口应与现有的资源管理系统进行统一管理。5. 4.2统一系统的OSS平台，可考虑由OSS平台增加统一的智能ODN中间件，各厂家的智能ODN网管系统通过统一的智能ODN中间件与OSS平台的各系统对接。6. 4.3多系统组成的OSS平台时，可考虑增加一套智能ODN综合网管系统，负责多厂家的智能ODN网络与己有的多个OSS系统对接。7. 4.4机房内的智能光配线架应通过网线与路由器连接，通过13接口与智能ODN网管系统对接。智能光配线架与智能ODN网管同机房宜采用直连方式，异机房可通过传输网与之对接。8. 4.5智能光缆交接箱和智能光缆分纤箱应通过12接口与智能管理终端连接，智能管理终端通过14接口与智能ODN网管对接，或者通过16接口与OSS平台对接。智能管理终端与智能ODN网管或OSS平台的连接优先推荐使用无线网络方式连接。5 .设备安装5.1 环境要求5. 1.1智能ODN设施的工作环境应按YD/T2795.1智能光分配网络光配线设施第1部分：智能光配线架、YD/T2795.2智能光分配网络光配线设施第2部分：智能光缆交接箱、YD/T2795.3智能光分配网络光配线设施第3部分：智能光缆分纤箱、YD/T3250智能光分配网络光纤活动连接器要求，符合表5.1.1的要求。表5.L1智能ODN设施的工作环境要求设备类型工作温度（C）相对湿度（%）（温度40C条件下）智能光纤配线架-25+5593智能光缆交接箱A型：-40+60B型：-25+55W95智能光缆分纤箱室外型：-40+60室内型：-25+55W95智能光分配网络光纤活动连接器普通要求：-25+70加严要求：-40+855.2 安装要求5.2.1 智能ODN设施的安装应符合GB51158通信线路工程设计规范的规定。5.3 抗震加固要求5. 3.1智能ODN设施的安装应符合GB/T51369通信设备安装工程抗震设计标准的规定。5.4 防雷接地要求5.4. 1智能ODN设施的防雷接地应符合GB50689通信局（站）防雷与接地工程设计规范的规定。
