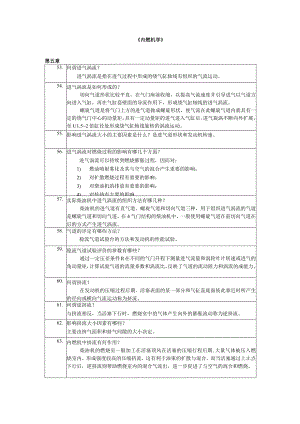

《内燃机学第5版》_刘圣华练习题及解答第5章.docx

内燃机学第五章53.何谓进气涡流？进气涡流是指在进气过程中形成的绕气缸轴线有组织的气流运动。54.进气涡流是如何形成的？切向气道形状比较平直，在气门座前收缩，以提高气流速度并引导进气以气道方向进入气缸，再在气缸套壁面的导流作用下，形成绕气缸轴线的进气涡流。螺旋气道是将气门上方的进气道做成螺旋形状，使气流在此螺旋气道内就具有一定的绕气门中心的动量矩。具有一定动量矩的进气进入气缸后，进气旋涡不断向外扩展，至U1.52倍缸径处形成绕气缸轴线旋转的涡流运动。55.影响进气涡流大小的主要因素是什么？是进气道形状和发动机转速。56.进气涡流对燃烧过程的影响有哪几个方面？进气涡流可以持续到燃烧膨胀过程，因而对：1) 燃油喷射雾化及其与空气的混合产生重要的影响；2) 对扩散燃烧过程有重要的影响；3) 对柴油机的排放有重要的影响；4) 对传热有主要的影响57.实际柴油机中进气涡流的组织方法有哪几种？柴油机的进气道有直气道、螺旋气道和切向气道三种，用于组织进气涡流的气道是螺旋气道和切向气道。在4气门结构的柴油机中，一般使用螺旋气道在前切向气道在后的方式产生进气涡流。58.气道的评定有哪些方法？稳流气道试验台的方法和发动机的性能试验。59.稳流气道试验评价的参数有哪些？通过一定压差条件R在不同的气门升程下测量进气流量和涡轮叶片转速或进气的角动量矩，计算试验气道的流量系数和涡流比，反映了气道的流动阻力和涡流的成能力。60.何谓挤流？在发动机的压缩过程后期，活塞表面的某一部分和气缸盖底面彼此靠近时所产生的径向或横向气流运动称为挤流。61.何谓逆挤流？与挤流相反，当活塞下行时，燃烧室中的气体产生向外的膨胀流动称为逆挤流。62.影响挤流大小因素有哪些？主要由挤气面积和挤气间隙的大小决定。63.内燃机中挤流有何作用？柴油机的燃烧室一般加工在活塞顶风在活塞的压缩行程后期,大量气体被压入燃烧室内，形成强度较高的压缩挤流，这有利于油束的扩散与混合。而当活塞通过上止点下行后，逆挤流则帮助燃烧室内的混合气流出，进一步促进了与空气的混合和燃烧。现代汽油机多采用蓬顶形的燃烧室，通常采用较弱的挤流运动来增强燃烧室内的湍流强度，促进混合气的快速燃烧。汽油机更加重视滚流破碎的方式，提高燃烧过程的湍流强度，促进缸内燃烧过程。64.试说明内燃机缸内气体湍流能量耗散过程。内燃机在进气过程中，进气射流在燃烧室壁面的作用下形成气缸直径相当的大尺度漩涡，大尺度的漩涡破裂后形成小尺度漩涡。大尺度的旋涡不断地从主流获得能量，通过漩涡间的相互作用，能量逐渐向小的漩涡传递，最终在流体粘性的作用，随着小尺度涡的不断消失而耗散。在燃烧室壁面边界作用、燃烧扰动及速度梯度等作用下，又不断产生新的小尺度的涡。65.汽油机混合气空燃比是如何确定的？为了获得良好的运转特性，发动机的空燃比在怠速工况时应控制在10-12,在中低负荷运行时的经济混合气的空燃比在16-17,而当发动机在进气门接近全开时，为保证动力性，应该提供空燃比在1214的功率混合气。但是，为使燃用均质混合气的车用汽油机的排放达标，必须使用三效催化转化器对排气中的CO、HC和NOx进行催化转化，需要在绝大部分工况下控制混合气的空燃比在化学计量比附近。66.汽油喷油器的选择原则是什么？对于某一喷油器而言，其喷孔流通面积和流通特性是一定的，当加在喷孔前后的压差一定时，其最小和最大供油量应满足发动机的使用工况要求，且通常二者之比为l:10o为了保证各缸的均匀性，喷嘴的稳态喷油量误差应该控制在1%以内。67.简要描述汽油机氧传感器的工作原理。常用的窄域氧传感器有氧化错式和氧化钛式两种。氧化倍式氧传感器利用与空气导通的内侧与接触排气的外侧氧离子浓度差产生的电池电压测量混合气的浓度。在温度超过300时，混合气稍浓时氧传感器产生约800mV的高电压信号，当混合气稍稀时产生约100mV的低电压信号，平均值约450mVo半导体型氧化钛式氧传感器的工作原理，其在高温富养时呈电阻状态，贫氧时呈低电阻导通状态。通过一个2V的稳压电路设计，可产生同氧化钻式氧传感器相当的电压特性输出。68.汽油机为何要进行空燃比的闭环控制？为满足排放控制的要求，现代汽车普遍在发动机排气总管后加装三效催化转化器。三效催化转化器是在化学计量空燃比为中心的某一狭小范围内同时使CO、HC氧化和NoX还原的高效净化装置。因此使用三效催化转换器时，必须在尽可能多的工况下，精确控制空燃比在化学计量空燃比附近很窄的范围内。无论是基于模型还是基于MAP控制的发动机空燃比，由于各种误差的存在，69.试比较低压气道喷射和高压缸内直喷的优缺点。汽油机气道喷射存在喷射压力低、壁面油膜等，不利于发动机的瞬态过程控制。结构简单，成本低。采用汽油缸内直喷就是将汽油以较高的压力(1020MPa)直接喷入气缸，借助高压喷射雾化以及缸内空气运动形成可燃混合气，具有响应迅速，冷起动性能好等优点。燃油系统复杂，成本高，易产生颗粒排放。70.常见的汽油分层燃烧系统有哪几种组织方式？按照混合气形成特点可以分为喷雾主导型、喷雾配合燃烧室壁面形状的壁面导流型和空气导流型三类。71.何谓着火界限？在一定的温度、压力及散热程度下，存在着一个着火浓度界限，过浓的混合气由于缺乏氧气燃烧不完全，放热量少，过稀的混合气因其热值低，放出的热量少，因而均不能形成火焰传播。要使混合气正常着火燃烧，必须保证混合气浓度在稀限与浓限之间，这两个混合气浓度界限称为着火界限。72.火花点火的火核生成哪个阶段？火花点火过程可以分为击穿阶段、电弧阶段和辉光放电三个阶段。火焰传播开始于电弧阶段。73.何谓层流火焰传播速度？假定在一绝热圆管内，可燃混合气以SL的速度流动，能够使与管子轴线垂直平面状的火焰前锋面固定不动，这个气流速度SL就是层流火焰传播速度。74.简述R-W计算汽油机放热规律的方法。按照一定的曲轴转角间隔利用数据采集系统采集气缸压力，压力升高是由活塞运动导致气缸容积改变而引起的压力变化和缸内气体燃烧引起的压力升高组成。通过计算间隔内的活塞运动导致的气缸容积改变而引起的压力变化，从而确定由燃烧引起的压力升高，并假定与它与燃料燃烧量成正比。这样，累积整个燃烧期内各计算间隔的已燃燃料质量，就可以求出已燃质量分数的燃烧放热规律75.汽油机缸内燃烧过程各阶段是如何划分的？汽油机缸内的燃烧过程划分为070%的火焰发展期，10%90%的快速燃烧期和90%以后的后燃期三个阶段。76.何谓汽油机燃烧过程的火焰发展期？火焰发展期是指从火花塞跳火到形成火焰中心这一时间阶段或曲轴转角。在电弧阶段火焰传播虽然已经开始，但此时的火焰传播并不稳定，受点火能量影响也比较大，且放热对缸内压力几乎没有影响。只有当火核增大到一定程度，燃烧了相当数量的混合气后，缸内压力才能出现与倒拖压力线明显的改变，一般将10%己燃质量所对应的曲轴转角作为火焰发展期的终点。77.如何调节汽油机燃烧过程的火焰发展期？火焰发展期是由点火提前角来调整的。78.快速燃烧期结束的标志是什么快速燃烧期是指10%到90%混合气燃烧所对应的时间或曲轴转角。火焰传遍整个燃烧室，放热率骤然下降为快速燃烧期结束的标志。79.何谓汽油机的点火提前角特性？保持汽油机节气门开度、转速以及混合气浓度一定，发动机的功率、燃油消耗率等随点火提前角的变化称为汽油机点火提前特性。80.何谓最佳点火提前角？对于发动机每一工况，都存在一个最小的点火提前角，使发动机功率最大，燃油消耗率最低，而不发生严重的爆震，这个点火提前角称为最佳点火提前角(minimumadvanceforbesttorque,MBT)81.试分析发动机转速对点火提前角的影响？在节气门开度一定的条件下，当转速增加时，气缸中湍流增加，火焰传播速率大体与转速成正比例增加，因而以曲轴转角计的快速燃烧期变化不大。转速升高使进排气流动阻力增加，导致缸内混合气残余废气系数增加，使火焰发展期变长，因此需要随转速的升高适当增大点火提前角。82.试分析发动机负荷对对点火提前角的影响？汽油机是通过改变节气门开度，调节进入气缸的混合气量来满足不同的转矩需求。当节气门关小时，充量系数下降，使残余废气系数增加，火焰发展期增加，此时由于火焰传播速率下降，还使得燃烧持续期延长，因此当发动机转速一定时，随着负荷的减小，最佳点火正时要提前。83.何谓汽油机的循环变动？采集点燃式发动机的缸内压力可以发现，即使是在稳定工况下运行，连续的不同循环之间及多缸机不同气缸之间的缸内压力时间历程各不相同，这一现象称为点燃式发动机的循环变动。84.循环变动产生的原因是什么？可以细分为以下3个方面的原因：1）气缸内气体运动状况的循环变动。在进气过程中形成的不同尺度的湍流是不规则的，特别是在湍流火焰传播过程，火焰前锋面的不稳定性进一步促进了缸内气体湍流运动强度的变化，使火焰向整个燃烧室发展的进程以及燃烧速率等随之发生较大变动。2）气缸内混合气成分和量的循环变动。由于发动机高速运行，空气、燃料、EGR和残余废气不可能在每一缸的每循环都相同，由此造成燃烧过程的循环变动。3）火核形成及燃烧过程的循环变动。气缸内必然存在混合气成分的不均匀，使点火时刻火花塞电极间隙附近混合气成分不同，影响到早期火焰中心的形成和后期的火焰发展传播，造成循环变动。85.循环变动对点燃式发动机性能的不利影响有哪些？1）即使是最佳点火正时，也不保证对每个循环均是最佳，因此影响发动机的动力性和经济性等性能。2）潜在的影响发动机的压缩比和燃料辛烷值的选用。循环变动极端情况下，如燃烧速度快的早火循环，有可能导致爆震等不正常燃烧的发生，发动机因此必须选用较低的压缩比或提高使用燃料的辛烷值。相反的，对于燃烧速度慢的晚火循环，则影响发动机的EGR率或稀燃空燃比的设计等。3）循环变动还易导致较高的排气污染。对于燃烧快的循环，将增加NoX排放，而对于燃烧慢的循环，将增加HC和CO的排放。4）循环变动使发动机的转速和输出转矩产生波动，使车辆的驱动性能变差。86.何谓汽油机的爆震燃烧？一定空燃比的混合气在超过某一温度后，经过一段时间的感应期后，活化分子的积累使反应速度加快，就会产生自燃。汽油机的爆震燃烧是一部分末端混合气在正常传播的火焰前锋达到之前发生的自燃。87.汽油机的爆震燃烧有什么特征？气缸压力高频大幅波动。自燃的火焰传播速度很高，火焰前锋形状变化急剧。快速自燃的燃烧放热导致局部温度和压力的陡升，产生冲击波，并进一步促进了末端混合气的自燃。冲击波在燃烧室内传播、反射，导致了缸内压力的大幅波动，同时产生了如同金属敲击般的声音，故汽油机爆震燃烧被形象的称为敲缸。88.爆震燃烧对发动机有哪些危害？（1）发动机功率下降，运转不稳。虽然在轻微爆燃时，快速燃烧期缩短，燃烧过程的定容度提高，使发动机功率和效率略有提高，但当发生强烈爆燃时，冲击波造成的压力震荡并不对外发出功率，反而使发动机功率下降，工作不稳。（2）发动机温度升高，冷却损失增加。爆震时产生的压力波对燃烧室表面的附面层造成了破坏，使传热量激增，这样一方面是发动机的零部件的温度水平，另一方面还使大量的热量从壁面流向冷却系统，造成冷却系统的负担和带走的热量增加。润滑系统的过热、部零件因温升变形过大，将导致运动件磨损加剧。（3）发动机内部零部件的损毁。爆震燃烧使气缸盖、活塞顶面处边界层破坏，传热增加，零部件的温度上升，局部过热和爆震燃烧相互促进，最终导致轻合金的气缸盖、
