《机电传动控制》题及答案.docx

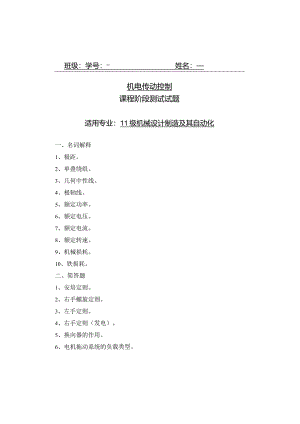

班级：学号：姓名：机电传动控制课程阶段测试试题适用专业：11级机械设计制造及其自动化一、名词解释1、极距。2、单叠绕组。3、几何中性线。4、极轴线。5、额定功率。6、额定电压。7、额定电流。8、额定转速。9、机械损耗。10、铁损耗。二、简答题1、安培定则。2、右手螺旋定则。3、左手定则。4、右手定则（发电）。5、换向器的作用。6、电机拖动系统的负载类型。7、直流电机的励磁方式。三、应用题1、画出他励直流电动机的功率分配图。2、画出他励直流电动机电枢串电阻启动的机械特性曲线。3、画出他励直流电动机降压启动的机械特性曲线。4、画出他励直流电动机反接制动的机械特性曲线。5、一台他励直流电动机的铭牌数据为：PN=2.2kW,Un=220V,In=11.26A,n=1500rmin,作出固有机械特性曲线。6、一台他励直流电动机的铭牌数据为：PN=IOkW,Un=220V,In=53,nN=II00rmin,作出固有机械特性曲线。7、一台他励直流电动机的铭牌数据为：Pn=15RW,Un=220V,In=83,11N=1640r/Inin,作出固有机械特性曲线。11级机械设计制造及其自动化专业机电传动控制课程测试参考答案一、名词解释1、一个磁极在空间占据的位置。2、同一个线圈两个出线端连接于相邻的换向片上。3、两个相邻磁极的平分线。4、一个磁极平分线。5、电机运行在额定状态时的输出功率。6、指额定运行状况下，发电机的输出电压或电动机的输入电压。7、指在额定电压和额定负载时允许电机长期的工作电流。8、电机在指定状态之下长期工作转速。9、包括轴承及电刷的摩擦损耗和通风损耗。10、指电枢铁心中的磁滞损耗和涡流损耗。二、简答题1、右手握住通电直导线，拇指指向导线中的电流方向，四指的指向就是磁场的环绕方向。2、右手四指弯曲与拇指保持垂直，四指指向为螺线管导线中的电流方向，那么拇指指向为螺线管中的电流形成磁场的N极。3、伸开左手，拇指与其余四指垂直且在一个平面之内，让磁感线垂直穿过手心，四指指向导体中电流的方向，拇指指向就是导体的受力方向。4、伸开右手，拇指与其余四指垂直且在一个平面之内，让磁感线垂直穿过手心，拇指指向导体运动方向，四指指向就是感应电流的方向。5、在直流电动机中它的作用是将电刷两端的直流电转换为绕组内的交变电流；在直流发电机中它的作用是将绕组内的交变电动势转换为电刷两端的直流电压。6、恒转矩负载：反抗性负载、位能性负载；通风机类负载；恒功率负载。7、他励；并励；串励；复励。4、5、估算Ra,取系数为1/27、COv=-½= 220-53x0.295 =01223,4生产二。郎。IlOOUNCQN=1803r/min0.186TN=CtIn=9.55×0.186×53=97Nm
