A题-降压型直流开关稳压电源.docx

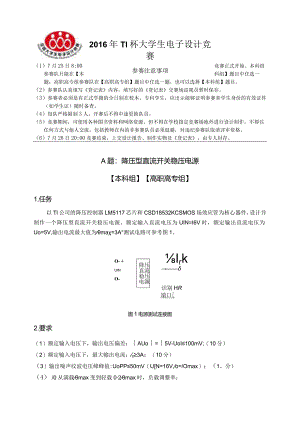

2016年Tl杯大学生电子设计竞赛参赛注意事项（1）7月25日8:00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。（2）参赛队认真填写登记表内容，填写好的登记表交赛场巡视员暂时保存。（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。（4）每队严格限制3人，开赛后不得中途更换队员。（5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须退避，对违纪参赛队取消评审资格。（6）7月28日20:00竞赛结束，上交设计报告、制作实物及登记表，由专人封存。A题：降压型直流开关稳压电源【本科组】【高职高专组】1.任务以Tl公司的降压控制器LM5117芯片和CSD18532KCSMOS场效应管为核心器件，设计并制作一个降压型直流开关稳压电源。额定输入直流电压为UIN=I6V时，额定输出直流电压为Uo=5V,输出电流最大值为ma=3A°测试电路可参考图1。O- +UINO-压流压源降直稳电Irk识别HR端口图1电源测试连接图2.要求（1）额定输入电压下，输出电压偏差：AUo=5V-UoI100mV;（10分）（2）额定输入电压下，最大输出电流：03A；（10分）（3）输出噪声纹波电压峰峰值:UoPP50mV（UN=16V,o=/Omax）；（1。分）（4） /0从满载max变到轻载02max时，负载调整率：Si=-1X100%5%（UIN=16V）；（10分）%满载（5） UIN变化到17.6V和13.6V,电压调整率：Sv=max（U°-6V-%】6vl，|Uoi6vU.36vl）wo%<05%（RL=皿）Ul6V，0max（10分）（6）效率85%（UlN=I6V,/°=/Omax）；（15分）（7）具有过流保护功能，动作电流km=3.2±0.1A;（10分）（8）电源具有负载识别功能。增加1个2端子端口，端口可外接电阻R（IkQ-Iok）作为负载识别端口，参考图1。电源根据通过测量端口识别电阻R的阻值，确定输出电压，=（V）;（1。分）（9）尽量减轻电源重量，使电源不含负载RL的重量02kg;（15分）（10）设计报告。（20分）项目主要内容满分方案论证比较与选择方案描述3理论分析与计算降低纹波的方法DC-DC变换方法稳压控制方法6电路与程序设计主回路与器件选择其它控制电路与控制程序（若有）6测试方案与测试结果测试方案及测试条件测试结果及其完整性测试结果分析3设计报告结构及规范性摘要、报告正文结构、公式、图表的完整性和规范性2总分203.说明（1）该开关稳压电源不得采用成品模块制作。（2）稳压电源若含其它控制、测量电路都只能由UlN端口供电，不得增加其他辅助电源。（3）要求电源输出电压精确稳定，4Uo>24Om卜或UOPP>240mP,作品不参与测试。
