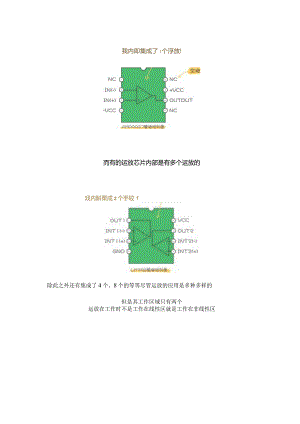

我内即集成了I个浮放!而有的运放芯片内部是有多个运放的戏内斛栗成2个手较1除此之外还有集成了4个、8个的等等尽管运放的应用是多种多样的但是其工作区域只有两个运放在工作时不是工作在线性区就是工作在非线性区怎4行线性区or非线性区9运放在线性区时就是处在闭环的状态输出电压与输入电压之间存在某种线性关系运放在非线性区时是处在开环状态输出电压接近正电源或负电源电压输出、输入电压之间没有线性关系理想运放的主要特点如下开野由之c8*Art>00入3scyiA %tbU.日电入u- tfa3roo在一般的分析计算中都将实际的运放看成为理想运放运放工作在线性区时有两个比较重要的理论特别是在分析电路时会用到那就是“虚短虚断”1、虚短路原则虚短路原则（简称虚短）集成运放工作在线性区输出电压L是有限值开环电压放大倍数Aod是一8UoUi=OAOa无穷太8Pu-=u+简单的说就是运放在线性状态下两输入端的电位看作是相等的两修入H电犷一0电位相等，所以就像是连在一起短路了一样当然这只是虚假短路并不是真的短路2、虚断路原则虚断路原则（简称虚断）由于运放的差模输入电阻Tid很大所以流入运放输入端的电流就非常小可以看作流入运放的电流几乎为零i+i-=O所以就相当于断路一样事再竭入电用理大 再辐人嫌危撕88 了一杼 况入运放e35为零当然只是虚假断路并不是真正断开的运用“虚短虚断”可以非常简便对运放线性应用的电路进行分析3、集成运放的基本运算电路集成运放外接不同的反馈电路和元件就可以构成各种运算电路了由“虚断”可知i-=i+=O所以iXi1,同时R2上的电压降为O即同相输入端电位与地一样根据“虚短”有U-=u+弋O即反相输入端电位也与地一样所以UO=-ifRf,ui=iRi田珞电压放大18数UO-IfRfQfAiot=,三''三-5I1Q1Q可见输出电压与输入电压存在着比例关系比例系数为Rf/Ri负号表示输出电压UO与输入电压UOi相位相反R2是补偿电阻,也叫平衡电阻，R2=RRf从公式可以看出闭环电压放大倍数Aod只决定于Rf与Ri的比值这就是反相比例运算放大电路同相比例电路如上图所示输入信号Ui从同相输入端输入输出端口与反相输入端接有反馈电阻RF为使输入端平衡，R2=R/RF由虚断可知流入运放的电流近似为0根据虚短可知反相输入端与同相输入端电位近似相等所以O-U-U-UoCUUi-Uo=gp=QlRfRiRfUo=(I+)Ui可见闭环电压放大倍数只决定于RF与RI的比值且输入电压与输入是同相位的所以称为同相比例运算放大电路除此之外还有差动比例（减法）运算电路加法运算电路等电路这里就不一一进行讲解了
