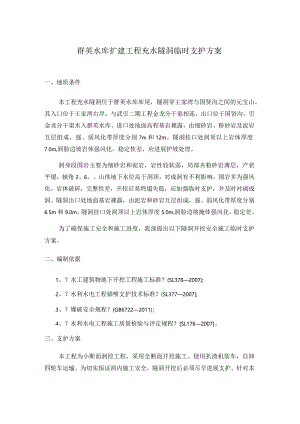

群英水库扩建工程充水隧洞临时支护方案一、地质条件本工程充水隧洞位于群英水库库尾，隧洞穿王家湾与国贤沟之间的元宝山。其入口位于王家湾右岸，与武引二期工程金龙分干渠相连，出口位于国贤沟，引金龙分干渠水入群英水库。进口处地面高程基岩裸露，由细砂岩、粉砂岩及泥岩互层组成，强、弱风化带厚度分别7m和12m。隧洞挂口处洞顶以上岩体厚度7.0m,洞脸边坡岩体强风化，稳定性差，应进展护坡处理。洞身段围岩主要为细砂岩和泥岩，岩性较软弱，局部夹粉砂岩薄层，产状平缓，倾角2、6。山体地下水位高于洞顶，对成洞有不利影响。围岩多为强风化，岩体破碎，完整性差，开挖后易坍塌失稳，应加强临时支护，并及时衬砌成洞。隧洞出口处地面基岩裸露，由泥岩和砂岩互层组成，强、弱风化带厚度分别6.5m和9.0m。隧洞挂口处洞顶以上岩体厚度5.0m,洞脸边坡掩体强风化，稳定差。为了确保施工安全和施工进度，我部提出以下隧洞开挖安全施工临时支护方案。二、编制依据1、？水工建筑物地下开挖工程施工标准？(SL3782007);2、？水利水电工程锚喷支护技术标准？(SL3772007;3、？爆破安全规程？(GB67222011)；4、？水利水电工程施工质量检验与评定规程？SL1762007。三、支护方案本工程为小断面洞挖工程，采用全断面开挖施工。使用扒渣机装车，自卸四轮车运输。为切实保证洞内施工安全，隧洞开挖后必须尽早进展支护。针对本工程现场实际情况，我工程部初步拟定洞挖施工安全支护方案如下：1、IV类围岩IV类围岩临时支护，在拱部采用中25,L=2.5m,1.2mXlm系统锚杆；6.5150x150钢筋网，喷IoCIn厚C25险进展处理C喷射碎分两次，每次喷射厚度5cm）o2、V类围岩由于本工程围岩性软，易掉块，加上地下水极的影响，整个围岩稳定性较差，所以对V类围岩必须加强其临时支护措施。V类围岩临时支护：采用锚网喷混凝土支护加14号槽钢（拱部）、I16工字钢（边墙）支撑的复合支护方式，锚网喷混凝土参数为：25,L5m,l.2mXIin系统锚杆，加中6.5150x150钢筋网，喷IOCm厚C25碎进展处理（喷射碎分两次，每次喷射厚度5cm）；钢支撑中的边墙采用I16工字钢，拱部采用14#槽钢，间距50IOoCIn/桶，用20,L=l.5m锁脚锚杆与钢支撑的工字钢进展焊接联接（每根6根），边墙布置中22,80cm,L=70120Cm长连接筋（每根4根），拱顶布置22,©100cm,L=70120Cm长连接筋（每根6根）；3、隧洞穿越公路段该段隧洞顶部固结岩层薄，为防止支护不够引起顶部岩土层垮塌，造成安全事故和影响“金蓬公路通行，其临时支护采用工字钢支撑加锚网喷C25碎16cm,并设超前锚杆的复合支护方式。每根工字钢间距3050cm,视围岩完整情况而定。超前锚杆为25,长3.5m,环向间距30cm,外插角控制在1015。，从钢架腹部穿过，每排锚杆的搭接长度不小于100cm,每环17根。四、施工工艺1、锚杆施工锚杆采用风钻钻锚杆孔，按照设计间距，尽可能垂直构造面打入，高压风吹孔。再用风枪将锚杆送入孔内，并将杆体位于孔位中央，孔内注满锚固剂，然后安装垫板，垫板必须用螺帽紧固在岩面上，增强锚杆与喷碎的综合支护作用。锚杆尾端尽量焊接在拱架上，以便共同受力。锚杆施工工艺框图：K测量定锚杆孔位否钢筋须经试验合格，使用前必须除锈，在洞外分片制作，安装时搭接长度不小于一个网格。人工铺设贴近岩面，与锚杆和钢架绑扎连接（或点焊焊接）结实。钢筋网和钢架绑扎时，应绑在靠近岩面一侧，确保整体构造受力平衡。喷混凝土时，减小喷头至喷面距离和控制风压，以减少钢筋网振动，降低回弹。3、钢支撑施工钢支撑施工工艺框图作，制作时严格按设计图纸进展，保证每节的弧度与尺寸均符合设计要求，每节两端均焊接连接板，节点间通过连接板用螺栓连接牢靠，加工后必须进展试I合格拼检查，严禁不合格品进场。(2)安装：钢架按设计要求安装，安装尺寸允许偏差：横向和高程÷5cm,垂直度±2工钢架的下端设在稳固的地层上。拱脚开挖超深时，加设钢板或混凝土垫块。安装后利用锁脚锚杆定位。超挖较大时，拱背回填块石或袋装碎石，以控制其变形的进一步开展。两排钢架间用连接钢筋纵向连接结实，以便形成整体受力构造。4、喷射碎采用湿喷工艺，工艺见以以下图。湿喷混凝土工艺框图淋水、集中出水点时，先进展引排水处理。(2)用高压风水冲洗受喷面，设置控制喷砂厚度的标志。喷射作业分段、分片、分层，由下而上进展，有较大凹洼处，先喷射填平。13)喷嘴垂直于岩面，距受喷面0.81.2m,呈螺旋移动，风压0.50.7Mpa0液态速凝剂由自动计量在喷嘴处渗入。14）喷射混凝土时按照施工工艺分段、分片，由下而上依次进展。一次喷射混凝土的最大厚度，拱部不得超过IoCn1。分层喷射混凝土时，后一层喷射应在前一层混凝土终凝后进展。（5）喷混凝土料由洞外拌和站生产。混凝土搅拌车运输混凝土，卸入湿喷机，机械手配合湿喷机喷混凝土。安全支护施工的质量也非常重要，网筋与锚杆，锚杆与刚支撑的相交处必须采用电焊联接，使其支护构造充分发挥作用。以上支护方案妥否请批示。（附支护断面图）2015年9月20日
