洛阳铲砼灌注桩施工设计方案.docx

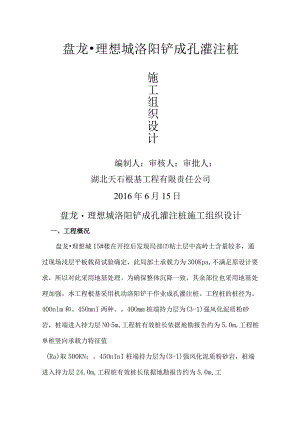

盘龙理想城洛阳铲成孔灌注桩施工组织设计编制人：审核人：审批人：湖北天石根基工程有限责任公司2016年6月15日盘龙理想城洛阳铲成孔灌注桩施工组织设计一、工程概况盘龙理想城15#楼在开挖后发现局部粘土层中高岭土含量较多，通过现场浅层平板载荷试验确定，此局部土承载力为300Kpa,不满足原设计要求，所以对此采用地基处理。为确保整体沉降一致，其余部位也采用地基处理加强。本工程根基采用机动洛阳铲干作业成孔灌注桩。工程桩的桩径为。40Onlm和。45OmnI两种。40Omm桩端持力层为(3-1)强风化泥质粉砂岩，桩端进入持力层N05m,工程桩有效桩长依据地勘报告约为5.0m,工程桩单桩竖向承载力特征值(Ra)取500KN；。45OnInI桩端持力层为(3-1)强风化泥质粉砂岩，桩端进入持力层24.Om,工程桩有效桩长依据地勘报告约为5.0m,工程桩单桩竖向承载力特征值（Ra）取600KN。复合地基承载力特征值取fspk=500kPao本工程±0.000的绝对标高为28.300mo桩身混凝土强度等级为C25,混凝土灌注充盈系数21.0,混凝土超灌高度为300mm<,施工重点是对成孔后孔内浮土的强夯处理：机械洛阳铲成孔到成孔到设计要求后，每根桩均采用碎石与水泥（32.5级）各50kg,经人工搅拌后投入到孔底，用重锤强夯5次,对孔底进展夯实吸水处理后,再灌注商品混凝土。二、施工准备（一）熟悉地质情况认真学习工程地质勘查说明书，了解盘龙理想城15#楼地质情况，发现与图纸设计不符，要准确记录并上报。（二）施工准备1）施工场地已浇筑混凝土垫层，适宜人员操作，机械安装运转，电、路畅通，具备施工条件。2）测量放样：由测量人员根据设计桩位准确测量放样出各桩位中心点位置，报监理符合，经和无误后擦能进展下道工序的施工。（三）施工机械配备我标段拟投入以下机械设备进展钻孔灌注桩的施工：序号名称规格单位数量1焊机BX-500台22三角支架套23机械洛阳铲套24振捣棒台15全站仪台1三、施工方案（一）洛阳铲成孔技术特点采用机械洛阳铲成孔可以确保桩基施工人员的相对安全。2）采用机械洛阳铲成孔不受地形条件限制，方便施工。3）采用机械洛阳铲成孔，可有效防止环境污染。（二）工艺流程1 .工艺流程表准备工作一测量放样一测量定位一洛阳铲安装定位一开挖到设计标高一重锤夯实一成孔验收一浇筑混泥土一养护一凿桩一桩身检验。2 .施工准备：1）施工场地已浇筑混凝土垫层，适宜人员操作，机械安装运转，电、路畅通，具备施工条件。2）测定桩孔准确位置，定桩位及高程：3）场地四周挖设排水沟，作好排水系统，及时排除地表水，必要时搭设好孔口雨棚；安装2.（3O吨卷扬机,提升点对准孔中心,然后进展开挖，布设不得影响施工的出磴道路。4）清理孔周围不安全物，作好安全防护设施，以保证施工人员的安全。（三）施工操作要点3.1孔口定位检验合格后开机（洛阳铲）操作，利用卷扬机提升洛阳铲，闭合抓土，至地面卸土，依次循环成孔。3.2清底局部采用重锤夯实，挖至设计高程后用重锤夯实。机械洛阳铲成孔到设计要求后，每根桩均采用碎石与水泥（32.5级）各50kg,经人工搅拌后投入到孔底，用重锤强夯5次,对孔底进展夯实吸水处理后,再灌注商品混凝土。（四）成孔桩位检验合格后，利用卷扬机提升洛阳铲，靠洛阳铲自重及下落加速度闭合抓土，卷扬机通过钢丝绳提升至地面卸土，依次循环成孔。（五）成孔验收成孔到达设计标高后，对孔深、孔径、垂直度等进展检查，不合格时采取措施处理。用测绳测量孔深并记录（钻孔施工人员应严格控制孔深，不得用超钻代替钻渣沉淀）。（六）灌注混凝土6.1混凝土灌注前要首先准确计算出首批混凝土方量。由一人统一下令灌注，灌注速度循序渐进。6.2混凝土运至灌注地点时，检查其均匀性和坍落度，如不符合要求，进展第二次拌和，二次拌和后仍不符合要求时，不得使用。6. 3灌注完的桩顶标高应比设计标高高出0.3米，高出局部在混凝土强度到达80%以上后凿除，凿除时防止损毁桩身。7. 5灌注将近完毕时，核对混凝土的灌入数量，以确定所测混凝土灌注高度是否正确，如实填写灌桩记录表。(七)桩基检测待桩基位到达28d龄期后，对碎试块进展检验。四、质量检验要求(一)基本要求(1)桩身混凝土的质量和规格必须符合有关标准的要求。(2)孔径、孔形和倾斜度采用检孔器检测。(3)凿除桩头预留混凝土，确保桩顶无剩余松散混凝土。(二)实测工程挖孔灌注桩实测工程项次检查工程规定值或允许偏差检查方法和频率1混凝土强度(MPa)在合格标准内按附录D检查2桩位(mm)群桩100全站仪或经纬仪：每桩检查排架桩允许50极值1003孔深(m)不小于设计值测绳量：每桩测量4孔径(mm)不小于设计值探孔器：每桩测量5孔的倾斜度(mm)0.5%桩长，且不大于200垂线法：每桩检查6钢筋骨架底面高程（mm）±50水准仪测骨架顶面高程后反算：每桩检查五、安全保证措施（一）成立安全领导小组，设专职安全员，制定严格的安全措施,及时发现和排除不安全隐患。（二）对参与施工人员进展安全教育及培训。通过现场安全标语、图片等宣传形式，提高安全生产的自觉性。（三）施工设备和机具使用，安排专职人员检查、维修、保养，确保状态良好。电工、焊工持证上岗，严禁无证作业。（四）夜间施工要有良好的照明设备，不安全地段设标志，配备足够的交通值勤人员，组织好过往行人及车辆，确保人员车辆安全。（五）设置安全防护标志。（六）安全用电，严格按有关规定安装线路及设备，用电设备安装地线，不合格的电工器材严禁使用。
