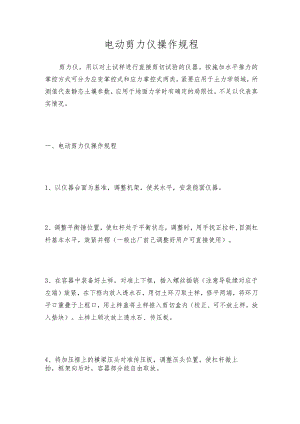

电动剪力仪操作规程.docx

电动剪力仪操作规程剪力仪，用以对土试样进行直接剪切试验的仪器。按施加水平推力的掌控方式可分为应变掌控式和应力掌控式两类。紧要应用于土力学领域，所测值代表静态土壤参数，应用于地面力学时有确定的局限性，不足以代表真实情况。一、电动剪力仪操作规程1、以仪器台面为基准，调整机架，使其水平，安装稳固仪器。2、调整平衡锤位置，使杠杆处于平衡状态，调整时，用手抚正拉杆,目测杠杆基本水平，旋紧并帽（一般出厂前己调整好用户可直接使用）。3、在容器中装备好土样，对准上下框，插入螺丝插销（注意导轨缘对应于左端）旋紧，在下框内放入透水石，用切土环刀取土样，修平两端，将环刀平口重叠于上框口，用土样盖将土样推入剪切盒内（校正、可不放土样，放入垫块）。土样上顺次放上透水石、传压板。4、将加压框上的横梁压头对准传压板，调整压头位置，使杠杆微上抬，框架向后时，容器部分能自由取放。5、转动顶头，向前推动量力环，使加压框处于垂直状态（此时杠杆目测应处于水平位置），把固定座上的螺丝顶头向前旋进，使每联均接触好，然后并紧锁螺母（以后可以不调整）。6、按土工试验规程逐联次施加垂直压力，也可同一压力。7、拨了插销，转动推动杆使其与容器接触，插入插销。8、待到土样在达到固结要求时，拧了螺丝插销，准备剪切。9、剪切速率的选择按试验要求而定，仪器具有四档速率，2.4、0.8、0.10、0.02mmmino推动杆前进O.2mm,及剪切速率由手轮转动快慢来掌控。10、将仪器电源插到电源插座上，电源应为220V,50HZ,打开电源开关后（指示灯亮），将仪器面板上的开关拨向剪切位置，此时剪切试验开始。11、剪切位移的测量方法：当推动丝杆前进到量力环中的百分表开始变化时，立刻开始记时，直到土样破损时，剪切位移量的计算为：I=mt（mm）,其中m为剪切速度，t为记录下来的时间（剪切时间）。12、在土样破损时测读出剪切力，绘制剪切应力与剪切位移的关系曲线，得出抗剪强度，再由抗剪强度与垂直压力的关系曲线可得到内摩擦角和凝集力。13、剪切结束后，将剪切开关拨向退回，当退回停止后，将开关拨到中心档（也可手动进行快速退回）。14、当接受手动剪切时，应将换档手把调整到空档位置，手轮每转一圈，推动杆前进0.2mm,及剪切速率由手轮转动快速来掌控。二、注意事项及维护和修理保养1、仪器使用完毕后，剪切盒应擦干净，滚动钢珠，推动丝杆及电动剪切仪器的变档抽拉轴应深常涂以薄层油防锈，仪器不用时盖好上防尘罩。2、使用电动剪切仪时，电机为交流220V,应有良好接地装置。3、如显现保险丝熔断，更换时必需选用1.5A的保险丝，不得任意使用其它规格的保险丝。4、如变速箱在剪切过程中显现异常响声或剪切不动时，应立刻停机,在没有把握时，请勿任意拆卸变速箱及电机。应请专门修理人员进行修理。5、量力环应定期（一年）或依据使用情况进行标定。6、做往复剪时，将附件中四件档块按图示位置安装好，即可进行试验。
