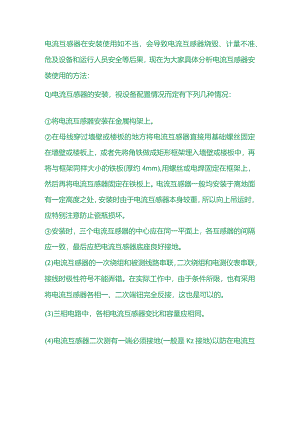

电流互感器安装使用的方法.docx

电流互感器在安装使用如不当，会导致电流互感器烧毁、计量不准、危及设备和运行人员安全等后果，现在为大家具体分析电流互感器安装使用的方法：Q)电流互感器的安装，视设备配置情况而定有下列几种情况：将电流互感器安装在金属构架上。在母线穿过墙壁或楼板的地方将电流互感器直接用基础螺丝固定在墙壁或楼板上，或者先将角铁做成矩形框架埋入墙壁或楼板中，再将与框架同样大小的铁板(厚约4mm),用螺丝或电焊固定在框架上，然后再将电流互感器固定在铁板上。电流互感器一般均安装于离地面有一定高度之处，安装时由于电流互感器本身较重，所以向上吊运时，应特别注意防止瓷瓶损坏。安装时，三个电流互感器的中心应在同一平面上，各互感器的间隔应一致，最后应把电流互感器底座良好接地。(2)电流互感器的一次绕组和被测线路串联，二次绕组和电测仪表串联，接线时极性符号不能弄错。在实际工作中，由于条件所限，也有采用将电流互感器各相一、二次端钮完全反接，这也是可以的。(3)三相电路中，各相电流互感器变比和容量应相同。(4)电流互感器二次测有一端必须接地(一般是Kz接地)以防在电流互感器一、二次线圈击穿时，一次测的电压窜人二次测。(b)三台电流互感器和电压互感器Y/Y接线(5)电流互感器二次绕组不能开路。否则，将产生高电压，危及设备和运行人员的安全；同时因电流互感器铁芯过热，有烧坏互感器的可能：对电流互感器的误差也有所增大。(6)运行中发现电流互感器有不寻常振动的响声和发热现象，应停止运行，进行检查处理。
