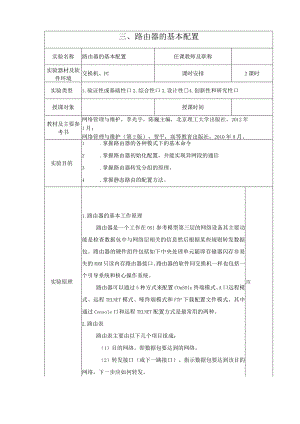

网络管理与维护实验3.docx

三、路由器的基本配置实验名称路由器的基本配置任课教师及职称实验器材及软件环境交换机、PC课时安排2课时实验类型1.验证性或基础性口2.综合性口3.设计性4.创新性和研究性口授课对象授课时间教材及主要参考书网络管理与维护，李光宇，陈巍主编，北京理工大学出版社，2012年1月；网络管理与维护（第2版），贺平，高等教育出版社，2010年8月。实验目的1 .掌握路由器的各种模式下的基本命令2 .掌握路由器初始化配置，并能实现异网段的通信3 .掌握路由器转发分组的原理。4 .掌握静态路由的配置方法。实验原理1 .路由器的基本工作原理路由器是一个工作在OSl参考模型第三层的网络设备其主要功能是检查数据包中与网络层相关的信息然后根据某些规则转发数据包。路由器的硬件组件包括如下中央处理单元随即存储器闪存非易失的RAM只读内存路由器接口。路由器的软件同交换机一样也包括一个引导系统和核心操作系统。路由器可以通过5种方式来配置COnSOle终端模式、A口远程模式、远程TELNET模式、哑终端模式和FTP下载配置文件模式。其中通过Console口和远程TELNET配置方式是最常用的两种。2 .路由表路由表主要由以下几个项目组成：（1）目的网络。即数据包要达到的网络。（2）转发接口（或下一跳接口）。指示数据包要达到该目的网络，下一步应如何转发。JX(3)度量值。即要达到目的网络需要花费的代价。(该值仅用于动态路由，本实验不要求掌握)(4)管辖距离。标识一个路由产生源的可信程度。(本实验不要求掌握)3.路由器转发过程(1)从收到的IP数据包的首部提取目的IP地址D。(2)若路由表中有主机路由，且与D相同，则把数据包按主机路由的指向转发。若不同，则转(3)o(3)将D与每一行路由进行比较，若匹配，则按照匹配的路由的指向转发。判断匹配的方法是将D与每个路由的子网掩码进行与运算，结果若与路由的目的网络相同，则为匹配。若得到不止一个匹配结果，则应当从匹配结果中选择具有最长网络前缀的路由，此成为最长前缀匹配原则。若没有匹配路由，则转(4)0(4)若路由表中有一个默认路由，则按照默认路由的指向转发。4.静态路由由网络管理员手工配置的路由，称为静态路由。除非手工改动，否则该路由不会随着网络的改变而改变。配置静态路由时，网络管理员必须保证配置的路由有效，否则数据包无法根据该路由到达目的网络。静态路由的配置命令为：iproute目的网络地址子网掩码下一跳接口地址或要转发数据包的接口默认路由的配置命令：Router(config)#iproute0.0.0.00.0.0.0IP-address-of-next-hop-router参数说明:0.0.0.00.0.0.0分别代表目的网络地址和子网掩码；IP-address-of-next-hop-router指明下一跳的IP地址。实验拓扑实验内容1.路由器基本配置按拓扑图连接。(1)将主机和路由器进行连接利用超级终端登陆配置交换机，注意：端口属性使用默 认。初始用户名与密码均为adminO(2)路由器端口参数的配置配置端口的IP地址，端口的时钟频率，配置端口的带宽 速度、启用端口Router (config) #interface fl Router (config-if) #ip address 10. 1. 1. 1 255. 255. 255. 0Router (config-if) #no shutdown (3)配置路由器的命令密码Router(config)#Enable password ruijieRouter(config)#exit Routerftwrite (在实验时不要执行该命令)2.静态路由的配置(1) Rl的配置过程如下：Rl>enRI#conftRl(config)#intfRl(config-if)#ipaddress10.1.1.254255. 255.255.0Rl(config-if)#noshutRl(config-if)#intflRl(config-if)ipaddress10.1.3.1255.255.255.0Rl(config-if)#noshutRl(config-if)#exitRl(config)#iproute10.1.2.0255.255.255.010.1.3.2(2) R2的配置过程如下:R2>enR2#conftR2(config)trintfR2(config-if)#ipaddress10.1.2.254255.255.255.0R2(config-if)#noshutR2(config-if)#intflR2(config-if)ipaddress10.1.3.2255.255.255.0R2(config-if)#noshutR2(config-if)#exitR2(config)#iproute10.1.1.0255.255.255.010.1.3.13.测试三、路由器的基本配置(1)查看路由表：showiproute(2)使用ping命令查看结果实验思考1 .路由器的接口类型2 .分析静态路由和动态路由的优缺点？实验小结
