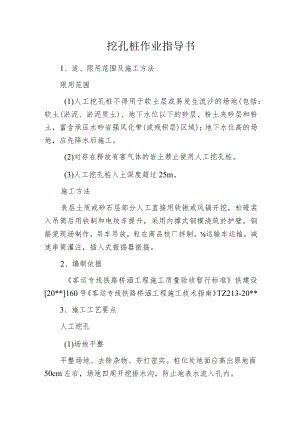

挖孔桩作业指导书1、适、限用范围及施工方法限用范围(1)人工挖孔桩不得用于软土层或易发生流沙的场地(包括：软土(淤泥、淤泥质土)、地下水位以下的砂层、粉土夹砂层和粉土，富含承压水砂岩强风化带(或残积层)区域)；地下水位高的场地，应先降水后施工。(2)对存在释放有害气体的岩土禁止使用人工挖孔桩。(3)人工挖孔桩入土深度超过25m。施工方法表层土质或砂石层部分人工直接用铁锹或风镐开挖，松磴装入吊筒后用铁制和电绞车提升，采用内撑式钢模浇筑於护壁，钢筋笼现场制作，吊车吊放，粒在商品校厂拌制，运输车运输，减速串筒灌注，插入式振捣器振捣。2、编制依据客运专线铁路桥涵工程施工质量验收暂行标准铁建设20*160号客运专线铁路桥涵工程施工技术指南TZ213-20*3、施工工艺要点人工挖孔(1)场地平整平整场地、去除杂物、夯打密实。桩位处地面应高出原地面50cm左右，场地四周开挖排水沟，防止地表水流入孔内。(2)测量放样开展施工放样，施工队配合测量班按设计图纸定出孔位,经检查无误后，由施工队埋设十字护桩，十字护桩必须用砂浆或混凝土开展加固保护，以备开挖过程中对桩位开展检验。(3)桩孔开挖在每个桩位处设孔口雨棚，铺厚木板工作平台，安装铁制绞车提升挖孔桩土石方，弃渣须确保不增大孔壁压力。在舲护圈上设软爬梯供人员上、下使用。人员上下利用在孔壁悬挂的钢筋软梯，在孔口要预留两根钢筋钢管作为软梯的固定接点。每隔4一5节在於间隙打入两根20mm的钢筋，以软梯，预留的钢筋须在同一垂线上。采用从上到下逐层用镐、锹开展开挖，遇坚硬土或大块孤石采用锤、钎破碎，挖土顺序为先挖中间后挖周边，按设计桩径加20cm控制截面大小。孔内挖出的土装入吊桶，采用自制提升设备将渣土垂直运输到地面，堆积到指定地点，防止污染环境。注意挖孔过程中，不必将孔壁修成光面，要使孔壁稍有凹凸不平，以增加桩的摩擦力。
