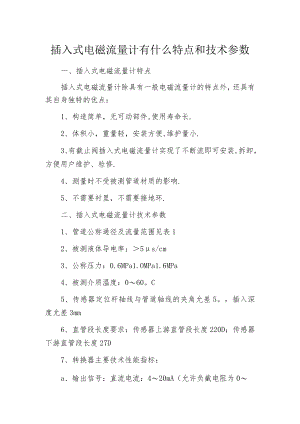

插入式电磁流量计有什么特点和技术参数一、插入式电磁流量计特点插入式电磁流量计除具有一般电磁流量计的特点外，还具有其自身独特的优点：1、构造简单，无可动部件,使用寿命长.2、体积小，重量轻，安装方便,维护量小.3、有截止阀插入式电磁流量计实现了不断流即可安装,拆卸，方便用户维护、检修.4、测量时不受被测管道材质的影响.5、不需要衬里，不需要接地环.二、插入式电磁流量计技术参数1、管道公称通径及流量范围见表12、被测液体导电率：5s/cm3、公称压力：0.6MPa1.OMPa1.6MPa4、被测介质温度：060。C5、传感器定位杆轴线与管道轴线的夹角允差5。，插入深度允差3mm6、直管段长度要求：传感器上游直管段长度220D；传感器下游直管段长度27D7、转换器主要技术性能指标：a、输出信号：直流电流：420mA（允许负截电阻为0500Q,光电隔离)b、供电电源：AC或24VDcc、传感器与轩换器之间连接电缆的最大长度为IOOmd、工作环境：温度为04(C;相对湿度小于85%；周围空气中不应含有腐蚀性气体e、显示瞬时流量和累计流量8、准确度：当管道公称通径DN150时，为±1.5%R当管道公称通径DN2200时，为土1.5%R±2.5%R9、外壳防护等级：IP67三、选型参数及型号标记对于插入式电磁流量计，设计单位应根据本产品的主要技术指标,参照用户的实际情况选型.1、适用流量范围确实定如果用户已做好管道，可根据表选择相适用的流量及传感器口径.如果用户没有做好管道，首先要根据流量范围确定传感器口径，再考虑是安装有截止阀型还有安装无截止阀型的传感器.2、探头及插入杆形式探头形式是根据介质悬浮物情况确定的，一般悬浮物多不易经常拆装的选敞开式，否则选导管式.插入杆形式是对安装的要求.一般螺杆式比较易于安装.3、压力及使用情况用户可根据管道压力的要求选择传感器的压力指标.一般插入式电磁用于管道压力较小的场合，适用于大中型管道中的循环水、源水和净水计量.另外,插入式电磁流量计与同口径的一体、分体电磁流量计相比价格较低廉.四、1.DEC型传感器选型表1.DEC插入式电磁流量传感器安装方式（有截止阀；1-无截止阀）探头形式一一（A敞开式,B导管式）插入杆形式一一（1螺杆,2光杆式）口径（见表1）五、1.DE插入式电磁流量计选型表1.DE插入式电磁流量计使用环境一一（B：防爆；无：非防爆）转换器型号（6A：一体化；5A：分体型）构造形式（Y：一体型：分体型）安装方式（有截止阀；1-无截止阀）探头形式一一（A敞开式；B导管式）插入式杆形式（1螺杆式；2光杆式）
