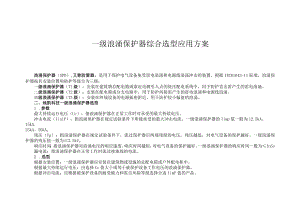

一级浪涌保护器综合选型应用方案.docx

一级浪涌保护器综合选型应用方案浪涌保护器（SPD）,又称防雷器，是用于保护电气设备免受雷电浪涌和电源线浪涌冲击的装置。根据IEC61643-11标准，浪涌保护器按其安装位置和防护等级分为三级：一级浪涌保护器（Tl级）：安装在建筑物总配电箱或靠近电源引入点的低压配电系统中，用于防护直击雷产生的雷电浪涌。二级浪涌保护器（T2级）：安装在配电箱或分支电路中，用于防护间接雷产生的雷电浪涌和电源线浪涌。三级浪涌保护器（T3级）：安装在终端设备的电源插座附近，用于防护较小幅值的浪涌。二、地凯科技一级浪涌保护器选型1 .参数最大持续运行电压（Uc）：指浪涌保护器在正常工作时可承受的最大持续电压。冲击电流（IinIP）：指浪涌保护器在规定试验条件下所能承受的最大冲击电流。一级浪涌保护器的Iimp值一般为12.5kA、15kA.25kA、50kAo残压（Up）：指浪涌保护器在规定试验条件下，流过保护器后两端残留的电压。残压越低，对电气设备的保护越好。一级浪涌保护器的残压值一般为2.5kV0响应时间：指浪涌保护器对浪涌电压的响应速度。响应时间越短，对电气设备的保护越好。一级浪涌保护器的响应时间一般为InSo漏电流：指浪涌保护器在正常工作时流过接地线的电流。2 .选型根据安装位置：一级浪涌保护器应安装在建筑物或设施的总配电箱或户外配电柜中。根据最大持续运行电压：应选择Uc值大于或等于被保护设备工作电压的浪涌保护器。根据冲击电流：应根据被保护设备的耐受能力和雷击风险等级选择合适IimP值的产品。根据残压：应选择残压值低于被保护设备耐压值的浪涌保护器。根据响应时间：应选择响应时间小于被保护设备允许的浪涌上升时间的浪涌保护器。根据漏电流：应选择漏电流值较小的浪涌保护器。三、一级浪涌保护器应用原理一级浪涌保护器主要依靠以下两种方式来保护电气设备：限幅：利用非线性元件（如压敏电阻、气体放电管等）将浪涌电压限制在一定范围内，以保护被保护设备免受过高电压的损坏。泄流：将浪涌电流泄放到大地，以减少流过被保护设备的电流，从而避免设备损坏。一级浪涌保护器主要由以下几个部分组成：放电器：用于吸收浪涌能量。常用的放电器有间隙放电器、压敏电阻、气体放电管等。滤波器：用于滤除浪涌中的高频成分。限压器：用于限制浪涌电压的幅值。一级浪涌保护器的应用原理是：当浪涌冲击来临时，放电器会首先吸收浪涌能量，并将浪涌电压限制在一定范围内；滤波器会滤除浪涌中的高频成分；限压器会进一步限制浪涌电压的幅值，从而保护电气设备免受损坏。四、地凯科技一级浪涌保护器行业解决方案1.风力发电场风力发电场位于空旷地区，遭受雷击的风险较高，因此需要安装一级浪涌保护器来保护风力发电机组。案例参数：安装位置：风力发电机组的进线端SPD类型：Tl级SPD最大浪涌电流：12.5kA额定电压：100OV保护模式：PE-N3 .变电站变电站是电网的重要组成部分，汇集了大量的电力设备，需要安装一级浪涌保护器来保护变电设备免受雷击损坏。案例参数：安装位置：变电站的进线端SPD类型:TI级SPD最大浪涌电流：50kA额定电压：IOkV保护模式：PE-N4 .数据中心数据中心是现代社会的重要基础设施，存储了大量的重要数据，需要安装一级浪涌保护器来保护数据中心设备免受雷击损坏。案例参数：安装位置：数据中心的进线端SPD类型:Tl级SPD最大浪涌电流：20kA额定电压：400V保护模式：PE-N、L-N地凯科技一级浪涌保护器是浪涌保护器中防护能力最强的产品，可用于保护重要性较高的电气设备免受雷电浪涌和电源线浪涌的损坏。在选型时，应根据被保护设备的类型和重要性、安装位置、环境条件等因素进行考虑。
