    旋转式滤水器电气控制系统电气控制课程设计.docx

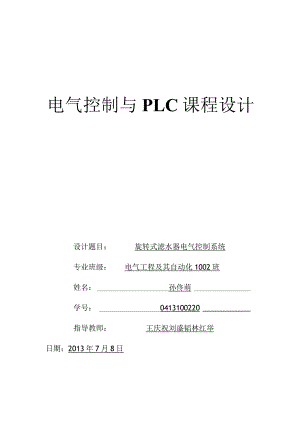

    电气控制与PLC课程设计设计题目:旋转式滤水器电气控制系统专业班级:电气工程及其自动化1002班姓名:孙佟萌学号:0413100220指导教师:王庆祝刘盛韬林红举日期:2013年7月8日1.课程设计要求1 .设备概况旋转式滤水器主要用于水力发电厂的生产用水过程中,对进入水厂原水中2c以上的漂浮杂物进行过滤除杂。该设备安装在水处理车间的进水管道入口处,根据生产用水量的实际需要,既可单台使用,也可多台并联运行。旋转式滤水器的基本工作原理是根据旋转式滤水器进水口、出水口之间的水位压力差来控制旋转式滤水器的除杂排污。正常滤水过程:由于旋转式滤水器进水与出水口的水流正常,产生的压力差低于差压控制器设定值,因此,差压控制器内微动开关无动作输出,原水正常过滤。除杂排污过程:由于旋转式过滤器长时间过滤原水,势必在滤水器内的过滤孔中阻塞大量的水中漂浮物,使得进水口的水压大于出水口的水压,出水量减少,进、出水口产生的压力差高于差压控制器设定值,这时差压控制器内微动开关动作输出,常开触点闭合,接通控制系统进行除杂排污。除杂排污后旋转式滤水器又恢复正常滤水状态,生产供水系统安全运行。旋转式滤水器控制框图如图II-Il所示。滤水器 电动机液压泵电动机差压变送器定时自控I I手动控制旋转式滤水器蝶阀电动阀门控制器排污出口图II-Il旋转式滤水器控制框图2 .控制要求(1)手动调试和检修SAl手柄指向左45°时,接点SAl-I接通,通过SB1、SB2控制按钮,手动开/关电动阀,通过SB3、SB4控制按钮,手动开/关漉水器电动机,以便于系统调试和检修。(2)人工除杂排污SAl手柄指向右45°时,接点SA1-2接通,人工起动、停止旋转式滤水器进行除杂排污。(3)定时自动除杂排污:SAl手柄回零位时,若原水中杂物较少,固体漂浮物也较少,因此,水处理车间的旋转式滤水器长时间正常滤水,不能进行差压自动除杂排污。由于旋转式滤水器长时间置于水中,各个机械传动机构会锈蚀,影响过滤和除杂排污或导致旋转式滤水器损坏,因此,需要具有定时自动除杂排污功能。(4)差压自动除杂排污SAl手柄回零位时,若滤水器进、出水口产生的压力差高于差压控制器设定值时,旋转式滤水器自动进行除杂排污,直到滤水器进、出水口产生的压力小于差压控制器设定值时,旋转式滤水器自动停止除杂排污,恢复正常滤水状态。(5)超压停机旋转式滤水器内部的过滤孔被小颗粒杂物堵死无法排出,进、出水口的压力差较高,虽然进行了除杂排污,但是进、出水口的压力差仍然未能降到正常值,差压控制器内微动开关长时间动作(8IOmin),需要立即停车,并发出声光报警。(6)减速机润滑在旋转式滤水器上装有行星摆线针轮减速机,由输油泵将油室中的润滑油源源地送入减速机,液压泵拖动电动机与滤水器电动机同步运行。(7)除杂排污阀门的电动装置内设三相交流异步电动机380V/60W、阀门限位开关和电动机过热保护,通过正、反相运行实现开阀、关阀功能。(8)其他必要的电气联锁与保护,受控对象运行状态显示等。10)相关参数滤水器电动机Ml:Y系列,AC380V,1.5kW,6极;液压泵电动机M2:Y系列,AC380V,70W,4极;减速机4极减速;电动阀电动机M3:AC380V,60W,电动阀自带。2 .控制过程分析该控制系统主要有三个状态,主要由组合开关SAl进行选择,分你别是SAI-I(SAL左旋45°)手动调试和检修,SA1-2(SAL右旋45°)人工除杂排污,SAl-O(SAL回零位)定自动除杂排污。该系统主要控制对象为三台电动机,分别为Ml滤水器电动机,M2液压泵电动机,M3电动阀电动机,其中Ml和M2为一起起停控制,可由一个接触器KM3进行起停控制,M3单独控制由KMl和KM2进行正反转控制。对于M3的电机控制为了防止产生堵转,安装两个限位开关SQl和SQ2;KMI和KM2控制电机正反转需要加入电气互锁。SA1-2手动控制时电机根据按钮情况进行控制;自动工作状态时,由两个时间继电器KTl和KT2进行自动起停控制,并且由压力继电器KP和时间继电器KT3进行压力过限后的停机报警工作。3 .熔断器.热继电器和接触器的选择电机额定电流的计算滤水器电动机Ml:Y系列,AC380V,1.5kW,6极;液压泵电动机M2:Y系列,AC380V,70W,4极;减速机4极减速;电动阀电动机M3:AC380V,60W,电动阀自带。Ml额定电流3.95AM2额定电流0.18AM3额定电流0.16A所有器件额定电压均选择380V线电压熔断器额定电流等级比熔体高2级接触器KMlKM2KM3CJ20-40380V40A22KV中间继电器KAlKA2JZ15-44380VIOA按钮SB1-SB6LAY37(PBC)600V以下50HZ或60HZ2个常闭,4个常开组合开关SAlHZ10-25AC380VIOA3极限位开关SQlSQ2LX19K5A触发距离L5-3.5mm报警电铃HABOL380V指示灯HL1-HL8ABC-HCx-100-40"70oC30Onl可视380V50HZ通电延时型时间继电器KTlKT3JS23-31常开1常闭2瞬动断电延时型时间继电器KT2JS23-61常开1常闭2瞬动压力继电器KPJCS-02NL380V微型测压力热继电器FR2FR3JR16-20/3-1O.35AFRlJR16-20/3-85A熔断器FUOFUlRC1A-55A熔体5AFU2FU3FU4RC1A-55A熔体IA负荷开关QSHK2/1515A3极滤水器电动机Y系歹IJAC380V1.5KW6极液压泵电动机Y系歹UAC380V70W4极减速电动阀电动机AC380V60W电动阀自带根据计算结果进行选件如卜.表:个个个个个个个个个个个个个个个个个个Oo 11 11 00 0/ 11 11 11 Oo 11 11 11 114.说明书SAl左45度,SAl-IoSBl,M3,正传,开闸SB2,M3,反转,关闸。SB3,Ml,得电(检修)SB4,Ml,断电(检修)SQlSQ2阀门纤维开关KMlKM2互锁SAI右45度,SA1-2SB5启动MI,SB6断电MlSAl零位,通过KTIKT2定时自动除杂4SA1零位,压力继电器KP(作点控),压力值高于设定值Ml上电,低于设定值Ml可正常工作5SAI零位,压力继电器通电超过8-10MIN,Ml断电,同时胜过报警控制信号说明见表:输入输出文字符号说明文字符号说明SAl-I手动控制转换开关KMl开电动阀接触器SA1-2人工除杂排污控制转换开关KM2关电动阀接触器SBl手动开电动阀按钮KM3滤水器、液压泵运行接触器SB2手动关电动阀按钮HLl手动控制指示灯SB3手动开滤水器、液压泵按钮HL2人工除杂排污指示灯SB4手动关滤水器、液压泵按钮HL3定时自动除杂排污指示灯KP差压变送器信号HL4差压自动除杂排污指示灯KMl开电动阀信号HL5故障指示灯KM2关电动阀信号HL6开电动阀指示灯KM3滤水器、液压泵运行信号HL7关电动阀指示灯FR电动机过载信号HL8滤水器、液压泵运行指示灯SQl电动阀打开限位开关HA报警电铃SQ2电动阀关闭限位开关5 .心得练习了CAD的画图,学会了接线图和布置图的设计绘制,电气控制自动过程的接线方法得到了练习。主接线和二次接线的逻辑过程得到了加强。学会了断电延时性时间继电器和通电延时型时间继电器的使用,还有压力继电器的工作接线方式。在学会了CAD整体文字编排和CAD转PDF格式文件的方法。6 .参考文献1郁汉琪.电气控制及可编程程序控制器应用技术第2版.东南大学出版社,2009.2马志溪.电气工程设计M,.北京:机械工业出版社,2002.3刘淑芳,刘同安.FZLQ型全自动清污滤水器工业试验口水电站机电技术.1995,10(增刊):56584孱文献CKL一3000型自动清洗滤水装置口电力自动化设备.1995,11(1):46495王树东,刘满强等,PLC在新型全自动滤水器控制中的应用甘肃科学学报第12卷第3期2000.96漆汉宏PLC电气控制技术。机械工业出版社2007.77 .相关绘图故制面板苍 皿0HL80O苍苍皿四 S §SNL60原理图接线图布置图二次回路主电路图请找我的个人上传文件下载。仅供参考
