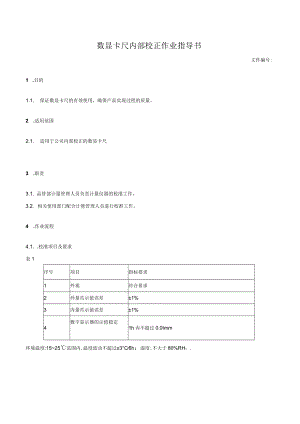

数显卡尺内部校正作业指导书.docx

数显卡尺内部校正作业指导书文件编号:1 .目的1.1. 保证数显卡尺的有效使用，确保产品实现过程的质量。2 .适用范围2.1. 适用于公司内部校正的数显卡尺3 .职责3.1. 品管部计量管理人员负责计量仪器的校准工作。3.2. 相关使用部门配合计量管理人员进行校准工作。4 .作业流程4.1. .校准项目及要求表1序号项目指标要求1外观符合要求2外量爪示值误差±1%3内量爪示值误差±1%4数字显示器的示值稳定1h内不超过0.0Imm环境温度:1525范围内,温度波动不超过±3°C6h：湿度:不大于80%RH：.校准前，应将卡尺等校准工具设备同时置于平板及木桌上，其平衡温度为平板1小时，木桌为2小时。422校准用标准器：经校准机构校准的数显卡尺423.校准方法比较法4.3. 校准过程：4.3.1 外观：采用目视观测。卡尺表面应镀层均匀、标尺标记应清晰、表面透明清洁、不应有锈蚀、碰伤、毛刺、镀层脱落及明显划伤、无目力可见的断线或粗细不均等以及影响外观质量的其他缺陷。4.3.2 标志：有制造厂名,规格型号、分度值等。4.4. 示值误差4.4.1 首先用已经经过校准的卡尺分别测量尺寸为Imm6mm10mm50mm100mm200mm的长度块。用比较法，将被校装置分别对其进行测量，重复测量三次，并记录下数值。4.4.2 结果计算：应符合表1要求计算公式：1.n平均=1.nl+1.n2+1.n33示值误差A1.=（1.n1均-1.Y均）1.f100%式中：-数显卡尺的示值误差；1.1,均-一已校准装置的测量平均值1.nT均-被校数显卡尺测定的平均值；4.5. 数字显示器的示值稳定性将被校装置置于以任意值打开的状态，观察一小时内的变化5 .支持性文件5.1. XXX-QP-XXX监视和测量装置控制程序文件6 .质量记录
