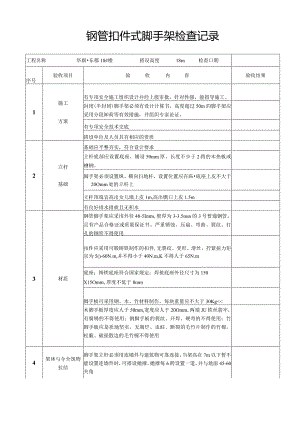

扣件式钢管脚手架检查记录表.docx

钢管扣件式脚手架检查记录工程名称华旗东郡10#楼搭设高度18m检查口期序号验收项目验收内容验收结果1施工方案有专项安全施工组织设计并经上级审批，针对性强，能指导施工。封闭(半封闭)脚手架必须有设计计算书，高度超过50m的脚手架应采用分段卸荷等有效措施，并组织专家论证。有专项安全技术交底搭设单位及人员具有相应的资质2立杆基础基础应平整夯实，符合设计要求立杆底部应设置底座、铺设50mm厚、长度不少于2跨的木热板或槽钢。脚手架必须设置纵、横向扫地杆，设置位置应在跖底座上皮不大于20Omm处的立杆上立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m有良好排水措就且无积水3材质钢管脚手架应采用外径48-5Imm,壁厚为3-3.5mn的3号普通钢管，且有产品合格证或质量保证书。严重锈蚀、压扁、弯曲、裂纹、打孔的钢管不得使用扣件应采用可锻铸铁制作的扣件,无裂纹、变形、滑丝，拧紧扭力矩宜为5()-60N.m,并不得小于40N.m,K不得人于65N.m底座：铸铁底座符合国家规定；焊接底座外径尺寸为150X15Omm,厚度不低于8mm脚手板可采用钢、木、竹材料制作，每块重量应不大于30Kg<<木脚手板厚度应人于50mm,宽度应人于20Omm,两端JU铁丝箭牢，有腐锈的不得使用；钢脚手板的裂纹、开焊、硬弯的不得使用；竹脚手板应是质地坚实、无腐烂、虫蛀、断裂的毛竹片制作的竹棉，松脆、破损散边的毛竹棉不得使用4架体与令全筑物拉结脚手架立杆必须用连墙件与建筑物可靠连接。当架高在7m以下暂不能设置连墙件时，可搭设抛撑，抛撑每6跨设置一道，并与地面45-60夹角脚手架连墙件的布置：当架高不大于50m时，按三步三跨设置；架高大750m时，按二步三跨设置。连墙件应靠近主节点,且不应大于30Omm序号验收项1=1验收内容验收结果4架休与建筑物拉结高度在24m以下的双排脚手架宜采用刚性连墙件与建筑物可靠连接，或采川拉筋与顶撑配合使用的附墙连接方式。不得使用仅有拉筋的柔性连墙件高度在24m以上的双排脚手架必须采川刚性连墙件与建筑物对靠连接连墙件的拉筋应采用直径4mm的钢丝拧成双股使用或采用不小于6mm的钢筋5杆件间距立杆横距纵距应符合规定要求，步距应不大于1.8m6剪刀撑24m以下单、双排脚手架两端外侧应设置剪刀撑，并由底部至顶部连续设置，中间相邻剪刀撑净距不人于15m；24m以上双排脚手架整个长度和高度方向应设置连续剪刀撑。斜杆与地面成45-60度夹角。剪刀撑搭接氏度应大力m,固定扣件应不少于2个。每道剪刀撑搭设宽度应大于4跨，H人于6m一字形、开口形脚手架两端及高度在24m以上的封闭型脚手架的拐角应设置横向斜撑，中间每隔6跨设置.道7脚手板与防护栏杆架体外立杆内侧应川密目式安全网封严。作业层脚手板应铺满、铺稳，有固定措施，不得有探头板,离开墙而120150mm自顶层作业层开始向下每隔12m满铺一层脚手板作业层外侧设置高1.2m和0.6的双道防护栏杆及18Cm高的才肖脚板8杆件搭接立杆对接扣件应交错布置，相邻立杆的接头不应设在同步内，同步内隔根立杆的两根相隔接头错开的距离应人于500mm；各接头中心至主节点的距离不宜大于步距的1/3纵向水平杆可采用对接或搭接。对接扣件应交错布置，不宜设在同步（跨）内，不同步（跨）相邻接头错开距离应大于纵距的1/3主节点处必须设置一根横向水平杆。横向水平杆仲出内立杆长度应不人于50Omm,端头至墙面的距离不宜大于100mm序号验收项目验收内容验收结果8杆件搭接纵向水平杆每根杆两端高差不应超过±20mm,I储内高差不应超过±10mm。步距、横距偏差不超过土20mm,纵距偏差不超过±50mm立杆总垂直度偏差不超过土100mm9通道运料斜道宽度应大于1.5m,坡度为1：6；人行斜道的宽度应大于1.0m,坡度为1：3o每隔3(X)mm设一道防滑条斜道的立杆、横杆间距、剪刀撑及基础做法等设置应符合规定要求“Z”字斜道转角处应设平台。平台及斜道两侧设两道防护栏杆及挡脚板，并挂密口式安全网利用与脚手架相连接的建筑阳台或门口作为通道，应符合安全要求并设置提示标志牌10卸料平台卸料平台必须有专项设计，并附有荷载及稳定性计算卸料平台两侧设防护栏杆及挡脚板，并挂密目式安全网卸料平台有限定荷载值警示牌，严禁超载卸料平台支撑系统必须单独设置，固定在建筑物上，不得与脚手架连接项目负责人:技术负责人:搭设负责人:施工员:安全员:
