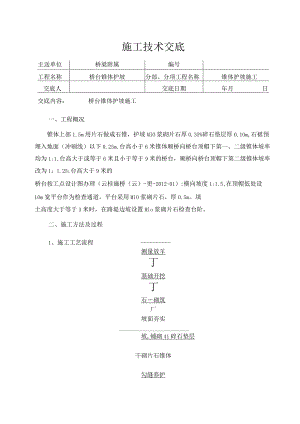

施工技术交底主送单位桥梁附属编号工程名称桥台锥体护坡分部、分项工程名称锥体护坡施工交底人交底日期年月日交底内容：桥台锥体护坡施工一、工程概况锥体上部1.5m用片石做成石锥，护坡MIO浆砌片石厚O.35%碎石垫层厚0.1Om,石裙预埋入地面（冲刷线）以下0.25m,台高小于6米锥体顺桥向桥台顶帽下第一、二级锥体坡率均为1:1,台高大于或等于6米且小于等于9米的桥台，顺桥向桥台顶帽下第二级锥体坡率改为1：1.25;台高大于9米的桥台按工点设计图办理（云桂施桥（云）-更-2012-01）;横向坡度1:1.5,在顶帽低处设LOm宽平台作为检查通道，平台采用MlO浆砌片石，厚0.5m。填土高度大于等于3米时，在路堤边坡设置Mlo浆砌片石检查台阶。二、施工方法及过程1、施工工艺流程测量放羊丁基础开挖丁石砌筑厂坡面夯实坡,铺砌41碎石垫层干砌片石锥体勾缝养护锥体护坡施工流程图2、施工方法1）测量放样由测量组进行测量放样，确定出基坑的开挖的平面位置及开挖深度，作业队引出护桩并妥善保管。2）基础开挖利用测量放样出的边线及计算出的开挖深度，采用人工配合挖掘机械开挖方式。3）石裙砌筑石裙采用A式石裙，采用碎石回填，按设计深度及宽度为0.6（底宽）X0.75（深），具体尺寸见附件。4）坡面夯实石裙砌筑完成后，根据锥坡设计坡度进行刷坡，并人工进行夯实。5）坡面铺砌砌体外露面应进行勾缝，并应在砌筑时靠外露面预留深约20mm的空缝备作勾缝之用。坡面铺砌厚度为35mm,在坡面下设一层IOmnl厚的碎石垫层。锥体护坡应设泄水孔，并用PVC管材预埋，其间距不大于L5m。6）干砌片石锥体为保证桥头锥体稳定，对填土路堤的锥体顶面以下L5m范围内用干砌片石填筑。当线路路基与桥头路基的宽度及坡度不同时，应平顺相接，以利于排水。7）勾缝养护砌体勾缝，采用凹缝。勾缝采用砂浆强度大于MlO水泥砂浆强度。石砌体勾缝应嵌入砌缝内约20mm深。缝槽深度不足时，应凿够深度后再勾缝。干砌片石勾缝时，应嵌入砌缝20mm以上。干砌片石护坡、锥坡的勾缝，宜待坡体土方稳定后进行，一般可做平缝。浆砌砌体，应在砂浆初凝后，洒水覆盖养生714d。养护期间应避免碰撞、振动或承重。三、质量验收标准质量验收标准详见下表1：表1砌体允许偏差和检验方洪序号项目允许偏差检验方法1顶面高程÷50mm水准仪检查2表面平整度30mm2m靠尺检查3坡度不陡于设计要求测量检查4厚度不小于设计要求尺量检查5顶面高程土50mm测量检查6反滤层厚度不小于设计要求尺量检查四、施工注意事项及控制要点1、锥体护坡拉线放样时，坡顶预先放高23cm,以消除后期锥体沉降对坡度的影响2、锥坡所用片石形状不受限制，但其中部厚度不得小于15cm。用作镶面的片石表面要平整、尺寸较大，边缘厚度不得小于15cm;片石的强度等级不应于MU50。3、浆砌工程砌筑前，石块均应干净、湿润；砌筑时，所用石块均应座于新鲜砂浆上；在砂浆凝固前，所有石缝都应塞满砂浆；砌筑时，采用分层分段砌筑法，每一层的端部，面部将选用坚硬的石块进行砌筑，较大的石块使用于下部，外圈定位行列要整齐排放，各层相互错缝，曲线上要圆滑，砂浆饱满。4、浆砌工程砌筑时，必须四边立杆挂线，砌筑过程中，应经常校对线杆，以保证砌体各部尺寸符合图纸要求。5、浆砌片石的砌缝要符合以下规定：（如下图）a、定位砌块表面砌缝的宽度不得大于4cm。b、砌体表面与三块相领石料相切的内切圆直径不得大于7cm。c、两层间的错缝不得小于8cm。d、每砌筑120Cm高度以内要找平一次。6、砌体的缝隙应力求密实紧凑，宽度要均匀。砌筑工作中断时，所砌面层的空隙应以砂浆灌满，石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆，再开始砌筑时，原砌层表面应仔细清扫干净，并洒水湿润。面石的砌筑时注意错缝，不允许在砌筑时出现通缝或顺缝.砌完后，砌体上应盖以土工布，并洒水润湿养护，洒水养护时间不得少于7天。砌筑斜面时，四周要用样板挂线，逐层收坡。砌筑外层和坡面时，砂浆缝需留出距石面3至5厘米空隙的缝以便勾缝，缝可随砌随勾，或全部砌完后再勾，勾缝前应用清水冲洗或用湿扫帚缝清洗及润湿。7、勾缝采用凹缝，勾缝前必须进行清缝工作，勾缝处应用清水冲洗干净，对缝隙过大者，应进行加工修整。勾缝深度一般为2厘米。8、勾缝完毕后，应进行覆盖，并洒水养护，养护时间不少于7天。9、在进行顶部干砌片石前，将台后两侧排水管引至锥体外，弯管规格采用PVC外径160,其它管束采用PVC管外径160,壁厚7.0mm,o见右图。五、安全、环保1、合理布置施工场地、料场，统一规划，统筹部署，规范整洁，施工使用的机具、设备要集中停放，材料要分别堆码标识。2、施工期间做好既有道路养护工作，不得随意占用道路施工、堆放物料、搭设临时建筑物。3、减少施工中的噪声和振动，不扰民。对现场的便道经常洒水，以减少粉尘。4、工地现场要挂有文明施工标牌、条幅，采用多种形式向作业人员进行文明施工教育，提高全员文明施工意识；在工地醒目处设立工程简介牌，各工序设立施工牌。5、施工人员上岗要着装整齐，配戴与所从事施工范围相一致的施工证。6、施工完毕后，及时进行施工场地清理，原材料及施工机具堆码、摆放整齐，机械车辆停放有序，保证施工场地整洁、美观。附件：1、有咋轨道预应力混凝土整孔箱梁双线直（曲）线矩形空心桥台L=23.5、31.5（预制）L=23.1、31.1（现浇）桥台锥体、护坡及路肩检查台阶构造图（云桂施桥参26-27、28）,括号内为S=5.Onl线间距尺寸。2、云桂施桥（云）-更-2012-013、台顶排水系统示意图（云桂施桥参26-23）4、三分部各桥桥台台高统计表半正面1:100I侧面1:1003工lqA式石梯中铁二院云桂铁路配合施工项目部施工图设计更正通知单编号：云检地桥（去）-见-2012-01主送云桂铁路云南有限责任公司丘北指挥部原施工图所属专业桥梁愿施工国图导1、云桂施桥参.222、云桂施桥参-263、云桂施桥参-29原施工图图名1、时速250公里客运专线（城际铁路）有祚轨道预制后张法预应力混凝土简支整孔箱梁双线直（曲）线矩形空心桥台2、时速250公里客运专线铁路有祚轨道预应力混凝十.整孔箱梁双线直（曲）线矩形空心桥台3、时速250公里客运专线铁路无昨轨道预应力混凝土整孔箱梁双线直（曲）线矩形空心桥台原施工国出国日期2010年3月原施工图内容顺桥向桥台顶帽下第二级锥体坡率为1：1。灵正后施工图内容1、台高大于或等于6米且小于或等于9米的桥台，顺桥向桥台顶帽下第二级锥体披率见正为1;L23;合高大于9米的桥合按工点设计国办理。台高小于6米的桥合不调整。2、相关工点桥梁由此引起的工程数量增加，清谷施工单位按标段统计后依此文件按灵正设计处理。其他说明施工单位按灵正施工有无附件及附件说明无修改者李智日期2012.03.28复核者赵天翔日期2012.03.28三分部各桥桥台台高统计表序号桥名0号台台高(In)桥尾台高(m)备注1大沙冲双线大桥56桥尾第二级锥坡调为1:1.252六七村中桥99全部1:13小团坡双线大桥97桥头锥坡全部1:1,桥尾锥坡第二级锥坡调为1:1.254甸溪河1号双线特大桥67桥头、桥尾第二级锥坡调为1:1.255甸溪河2号双线特大桥77桥头、桥尾第二级锥坡调为1:1.256小以则双线大桥87桥头、桥尾第二级锥坡调为1:1.257中以则双线特大桥58桥尾第二级锥坡调为1:1.258大红坡双线特大桥85桥头第二级锥坡调为1:1.259租舍双线大桥76桥头、桥尾第二级锥坡调为1:1.2510小坡头双线特大桥7.56桥头、桥尾第二级锥坡调为1:1.25编制复核接受交底人
