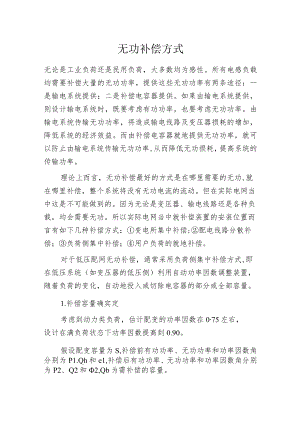

无功补偿方式.docx

无功补偿方式无论是工业负荷还是民用负荷，大多数均为感性。所有电感负载均需要补偿大量的无功功率，提供这些无功功率有两条途径：一是输电系统提供；二是补偿电容器提供。如果由输电系统提供，则设计输电系统时，既要考虑有功功率，也要考虑无功功率。由输电系统传输无功功率，将造成输电线路及变压器损耗的增加，降低系统的经济效益。而由补偿电容器就地提供无功功率，就可以防止由输电系统传输无功功率,从而降低无功损耗，提高系统的传输功率。理论上而言，无功补偿最好的方式是在哪里需要的无功,就在哪里补偿，整个系统将没有无功电流的流动。但在实际电网当中这是不可能做到的。因为无论是变压器、输电线路还是各种负载，均会需要无功。所以实际电网当中就补偿装置的安装位置而言有如下几种补偿方式：变电所集中补偿;配电线路分散补偿；负荷侧集中补偿；用户负荷的就地补偿。对于低压配网无功补偿，通常采用负荷侧集中补偿方式,即在低压系统（如变压器的低压侧）利用自动功率因数调整装置，随着负荷的变化，自动地投入或切除电容器的部分或全部容量。1.补偿容量确实定考虑到动力类负荷，估计配变的功率因数在075左右，设计在满负荷状态下功率因数提高到0.90。假设配变容量为S,补偿前有功功率、无功功率和功率因数角分别为P1.Qh和e1,补偿后有功功率、无功功率和功率因数角分别为P2、Q2和2,Qb为需补偿的容量。由此可得出应补偿的容量为：Qb=Q1-Q2=S×sinI-SXsin2=SX（0.661-0.436）=0.225S补偿百分比为：%=QbS×100%=22.5%根据电网的运行经验可以得出，补偿容量一般为变压器额定容量的20%30%o2 .补偿方式的选择补偿方式分为三相共补、分相补偿和混合补偿（即共补加分补），一般而言当需要补偿的容量超过60kvar时，采用混合补偿是比较合适的，即可照顾到三相之间的不平衡，与分相补偿的效果完全一样，又可以降低成本。3 .补偿级数的选择补偿级数（即补偿电容器的分组数量）越多，补偿的精度越高，但随着补偿级数的增加，装置的成本会大幅度提高,而且箱壳的体积也会增大。综合考虑补偿精度、成本、箱体体积等因素，我们建议采用11级非常容量补偿，前9级为等容量以满足基本补偿，后2级为小容量以提高补偿精度。以1台18OkVar的补偿装置为例：前9级为每级18kvar,9×18=162kvar;后2级为每级9kvar;9×2=18kvar,合计180kvaro4 .投切控制方式的选择为了尽可能地减小装置的体积，简化构造，提高装置的可靠性，即将电容器按一定容量比开展分组，通过控制器的软件对这些电容器组开展排列组合投切。5 ,控制目标的选择通常的控制目标为：功率因数、无功功率、无功电流、电压。根据具体情况，以挖掘配变的容量为主要目的，所以电压不应该成为控制目标。以功率因数为检测量，缺点是轻载时容易产生投切振荡，重载时补偿不充分；以无功功率为检测量，则检测量和控制目标量一样，检测精度低。所以应采用无功电流为检测量，无功功率为控制目标。对于箱式变在设计时应考虑无功装置及其安装位置，而对于公共杆变，可选用柜（箱）式低压无功补偿装置地面式安装，装置的底部加升高座，以便于进线。
