2024计量消检记录.docx

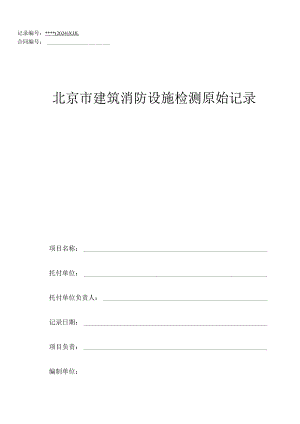

记录编号：*(2024)XJJL合同编号：北京市建筑消防设施检测原始记录项目名称：托付单位：托付单位负责人：记录日期：项目负责：编制单位：建筑概况项目名称建审/备窠文号项目地址验收/备案文号托付单位联系人联系电话设计单位联系人联系电话施工单位联系人联系电话监理单位联系人联系电话建筑面积m-建筑高度m地上层地下层检测周期检测面积m1检测范围运用性质公共消遣场所宾馆/酒店商/市场车库办公居住类医院学校施工现场其他：建筑类别一类高层二类高层工业建筑地下建筑仓库单/多层民用建筑其他：检测类别竣工验收年度检测复检其他：检测内容1消防供配电设施12消防应急照明和疏散指示标记2火灾自动报警系统13消防应急广播系统3消防给水及消火栓系统14消防专用电话系统4自动喷水灭火系统15防火分隔设施5U水喷雾灭火系统16消防电梯6细水雾灭火系统17可燃气体探测报警系统7固定消防炮灭火系统18电气火灾监控系统8泡沫灭火系统19消防设备电源监控系统9气体灭火系统20灭火器10干粉灭火系统21其他系统：11防烟排烟系统备注说明项目名称检测子项【消防供配电设施】自备发电机自动启动时间，输出功率、电压、频率、相位重要程度B检测依据建筑消防设施检测评定规程DBl1/13542024第5.2.2.3.2条款技术要求自动启动，发电机达到额定转速并发电的时间不应大于30s,发电机的运行及输出功率、电压、频率、相位的显示均应正常。检测方法a）查阅设计文件，确定消防用电负荷分级和启动时间。设计无要求时，当消防用电负荷为一级时，应设自动启动装置，并应在30s内供电；当消防用电负荷为二级，若设计为手动启动时，可采纳手动启动装置试验；b）设计为自动时，确定应急发电机或其他备用电源处于自动状态；C）中断市电供电，并用秒表起先计时，机组应能自启动，并应在30s内向负荷供电；d）发电机运行30s（其他备用电源按设计转换时间）后核对仪表的显示及其数据（可参考设备自带仪表显示），视察运行状况；e）当市电复原供电后，应自动切换并延时停机；f）当连续三次自动启动失败，应发出报警信号。仪器设备秒表设备编号设备状态功率分析仪检测基数抽样比例100%抽检数量抽检编号抽检位置及项目检测结果及数据现场评判发动机自动启动时间（s）输出功率（kw）A相电压（V）B相电压（V）C相电压（V）频率(Hz)相位（°）项目名称检测子项【消防供配电设施】消防设备应急电源自动转换时间重要程度A检测依据建筑消防设施检测评定规程DBl1/13542024第5.2.2.6条款技术要求按下列要求检测，其输入电压、输出电压、输出电流、主电工作状态、应急工作状态、电池组及各单节电池电压的显示状况及应急工作时间应与产品运用说明书规定相符，并满意设计要求：a）切断应急电源应急输出时干脆启动设备的连线，接通应急电源的主电源；b）手动启动应急电源输出，应急电源的主电和备用电源应不能同时输出，且应在5s内完成应急转换；高危急区域运用的系统的应急转换时间不应大于0.25s。C）手动停止应急电源的输出，应急电源应复原到启动前的工作状态；d）断开应急电源的主电源，应急电源应能发出声提示信号，声信号应能手动消退；接通主电源，应急电源应复原到主电工作状态；e）给具有联动自动限制功能的应急电源输入联动启动信号，应急电源应在5s内转入到应急工作状态，且主电源和备用电源应不能同时输出；输入联动停止信号，应急电源应复原到主电工作状态；f）具有手动和自动限制功能的应急电源处于自动限制状态，然后手动插入操作，应急电源应有手动插入优先功能，且应有自动限制状态和手动限制状态指示；g）将应急电源接上等效于满负载的模拟负载，使其处于应急工作状态，应急工作时间应大于设计应急工作时间的L5倍，且不小于产品标称的应急工作时间。检测方法比照设计，直观检查。仪器设备秒表设备编号设备状态检测基数抽样比例100%抽检数量抽检编号抽检位置及项目转换时间（三）现场评判陪检人员:记录员:检测人员:项目名称检测子项【消防供配电设施】消防设备应急电源的故障状态下输出电压、报警时间重要程度A检测依据建筑消防设施检测评定规程DBl1/1354-2024第5.2.2.7条款技术要求断开应急电源的负载，按下列要求检测时，应急电源的故障报警及爱护功能应正常：a）使任一输出回路爱护动作，其他回路输出电压应正常；b）使配接三相沟通负载输出的应急电源的三相负载回路中的任一相停止输出，应急电源应能自动停止该回路的其他两相输出，并应发出声、光故障信号；C）使配接单相沟通负载的沟通三相输出应急电源输出的任一相停止输出，其他两相应能正常工作，并应发出声、光故障信号；d）使应急电源充电回路与电池之间、电池与电池之间连线断线，应急电源应在IOoS内发出声、光故障信号，声故障信号应能手动消退。检测方法比照设计，直观检查。仪器设备数字万用表设备编号设备状态秒表检测基数抽样比例50%且25台，5台时100%抽检数量检号抽编抽检位置及项目报警时间（三）输出电压（V）现场评判项目名称检测子项【火灾自动报警系统】金属软管敷设长度重要程度C检测依据建筑消防设施检测评定规程DBl1/1354-2024第5.3.1.2条款技术要求C）从接线盒、线槽等处引到探测器底座、限制设备、扬声器的线路，当采纳金属软管（可弯曲金属管）爱护时，其长度不应大于2m；检测方法比照设计，直观检查、仪器检测。仪器设备卷尺设备编号设备状态激光测距仪绝缘电阻测量仪检测基数抽样比例100%抽检数量检号抽编抽检位置及项目金属软管长度（m）现场评判项目名称检测子项【火灾自动报警系统】火灾报警限制器在报出故障的状态下，响应非故障探测器火警的时间重要程度A检测依据建筑消防设施检测评定规程DBl1/13542024第5.3.3条款技术要求h）在故障状态下，使任一非故障部位的探测器发出火灾报警信号，限制器应在Imin内发出火灾报警信号；i）再使其它探测器发出火灾报警信号，检查限制器的再次报警功能；检测方法比照设计，操作、直观检查。仪器设备感烟探测器功能试验器设备编号设备状态秒表检测基数抽样比例100%抽检数量抽检编号抽检位置及项目检测结果及数据现场评判记录2. 3-记录编号:*(2024)XJJL检测子项【火灾自动报警系统】火灾报警限制器与探测器、备用电源断线、短路故障报警时间重要程度A检测依据建筑消防设施检测评定规程DBl1/1354-2024第5.3.3条款技术要求f）与探测器之间的连线断路，限制器应在100S内发出故障信号；g）与探测器之间的连线短路，限制器应在IoOS内发出故障信号1）与备用电源之间的连线断路，限制器能在IooS内发出故障信号；m）与备用电源之间的连线短路，限制器能在100S内发出故障信号；检测方法比照设计，操作、直观检查。仪器设备感烟探测器功能试验器设备编号设备状态秒表检测基数抽样比例100%抽检数量抽检编号抽检位置及项目报警时间（三）现场评判项目名称陪检人员:记录员:检测人员:项目名称检测子项【火灾自动报警系统】探测器与四周隙碍物或送风孔、口的水平距离重要程度C检测依据建筑消防设施检测评定规程DBl1/13542024第5.3.4.2条款技术要求b)点型感烟、感温火灾探测器的安装，应符合下列要求：D探测器至墙壁、梁边的水平距离，不应小于0.5m；2)探测器四周水平距离0.5m内，不应有遮挡物；3)探测器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m；4)在宽度小于3m的内走道顶棚
