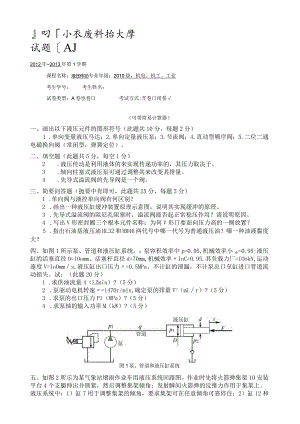

叼小衣废料抬大摩试题AJ2012年2013年第1学期课程名称：液压传动专业年级：2010级，机电、机工、工业考生学号：考生姓名：试卷类型：A卷也卷口考试方式:开卷口闭卷（可带简易计算器）一、画出以下液压元件的图形符号（此题共10分，每题2分）1 .单向变量液压马达；2.单向定量液压泵；3.节流阀；4.直动型顺序阀；5.二位二通电磁换向阀（常闭型，弹簧定位）。二、填空题（此题共5分，每空1分）2 .液压传动是利用液体的来实现传递功率的，其压力取决于。3 .轴向柱塞式液压泵可通过调整其来改变其排量。4 .先导式溢流阀的先导阀是一个阀。三、简要问答题（扼要中肯即可，此题共25分，每题5分）1 .单向阀与液控单向阀有何区别？2 .画出一种液压缸缓冲装置原理示意图，说明其实现缓冲的原理。3 .先导式溢流阀的阻尼孔阻塞时，溢流阀能否起正常稳压作用？请说明原因。4 .写出V形密封圈三个根本元件名称；为何V形口要面向压力高的一侧放置？5 .指出石油基液压油HL32和HM46两代号中哪一代号为普通液压油？哪一种油液黏度大？四、如图1所示泵、管道和液压缸系统。：泵容积效率中p=0.95,机械效率小=0.95;液压缸的活塞直径O=IOomm、活塞杆直径d=70mm,机械效率InC=O.95,其负载力厂=IOokN,运动速度V=IoOmms,液压缸出口压力=0.5MPa。不计缸的泄漏，不计泵出口至缸进口管道流动损失。试：（此题20分）1 .求供油流量4（LZmin）?（5分）2 .泵驱动电机转速=1470r/min,确定泵的排量Vr（mLr）?（5分）3 .求泵的出口压力Pl（MPa）?（5分）4 .求泵轴的输入功率M（kW）?（5分）图1泵、管道和液压缸系统五、如图2所示为某气象站增雨作业车用液压系统回路图。作业时先将火箭弹集架10安装平台4个支腿伸出并锁紧，然后调整集架倾角；发射瞬间火箭弹的反推力作用于集架上。液压系统中：1）缸7用于调整集架的倾角，要求集架可在任意倾角可靠停住；2）缸12和13用于集架安装平台2个支腿的升降和锁紧;另两个支腿缸与缸12和13的控制方式相同,未绘出。（此题20分）1.2.3.4.5.试写出元件8和9的名称及功用；（6分）元件2起何作用？ （3分）元件6的中位机能是否合理？假设不合理，请给出更改后的中位机能。（3分）元件11的中位机能是否合理？假设不合理，请给出更改后的中位机能。（3分）六、如图3所示液压阀原理简图，分析其原理，完成以下问题此题共10分）（1）该阀是什么阀？并画出其职能符号；（3分）（2）写出该阀的被检测量；（2分）（3）简要写出工作原理。（5分）图3液压阀原理简图七、由油箱、定量泵、先导式溢流阀、三位四通O型机能电磁换向阀、单杆液压缸、压力继电器和二位二通电磁换向阀各一个，试设计一个液压回路。要求使液压缸能来回动作，能停住；在活塞杆退回到起点时，通过有杆腔压力升高到压力继电器的调定压力来实现泵卸荷。其它元件没有限制，可自行选取。（此题共10分）试：（1）画出液压回路图；注明元件名称（7分）（2）给出电器控制说明。（3分）
