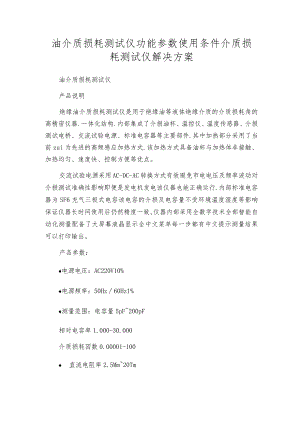

油介质损耗测试仪功能参数使用条件介质损耗测试仪解决方案.docx

油介质损耗测试仪功能参数使用条件介质损耗测试仪解决方案油介质损耗测试仪产品说明绝缘油介质损耗测试仪是用于绝缘油等液体绝缘介质的介质损耗角的高精密仪器.一体化结构.内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器等主要部件.其中加热部分采用了当前zui为先进的高频感应加热方式.该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。交流试验电源采用AC-DC-AC转换方式有效避免市电电压及频率波动对介损测试准确性影响即便是发电机发电该仪器也能正确运行.内部标准电容器为SF6充气三极式电容该电容的介损及电容量不受环境温度湿度等影响保证仪器长时间使用后仍然精度一致,仪器内部采用全数字技术全部智能自动化测量配备了大屏幕液晶显示全中文菜单每一步都有中文提示测量结果可以打印输出。产品参数：电源电压：AC220V10%电源频率：50Hz60Hz1%测量范围：电容量5pF200pF相对电容率1.000-30.000介质损耗因数0.00001-100 直流电阻率2.5Mm20Tm 测量精度：电容量（1%读数+0.5PF）相对电容率1%读数介质损耗因数（1%读数+0.0001）直流电阻率10%读数 分辨率：电容量0.OlpF相对电容率0.001介质损耗因数0.00001 测温范围：0125 温度测量误差：0.5 交流实验电压：500220OV连续可调，频率50HZ 直流试验电压：050OV连续可调 功耗：100W 外型尺寸：500360420总重量：22Kg四、使用条件环境温度：040相对湿度：75%油介质损耗测试仪#FormatlmglD_0#介质损耗测试仪注意事项介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。介质损耗测试仪注意事项:(1)仪器测量电缆通用，建议用高压线连接此插座。高压插座和高压线有危险电压，绝对禁止碰触高压插座、电缆、夹子和试品带电部位！确认断电后接线，测量时务必远离！(2)用标准介损器(或标准电容器)检定反接线精度时，应使用全屏蔽插头连接试品，否则暴露的芯线会引起误差。(3)应保证高压线与试品高压端O电阻连接，否则可能引起误差或数据波动，也可能引起仪器保护。
