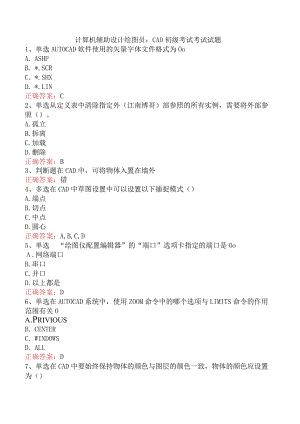

计算机辅助设计绘图员：CAD初级考试考试试题.docx

计算机辅助设计绘图员：CAD初级考试考试试题1、单选AUTOCAD软件使用的矢量字体文件格式为OoA. ASHPB. *.SCRC. *.SHXD. *.LIN正确答案：C2、单选从定义表中清除指定外（江南博哥）部参照的所有实例，需要将外部参照（）。A.孤立B.拆离C.加载D.删除正确答案：B3、判断题在CAD中，可将物体入置在墙外正确答案：错4、多选在CAD中草图设置中可以设置以下捕捉模式（）A.端点B.切点C.中点D.圆心正确答案：A,B,C,D5、单选“绘图仪配置编辑器”的“端口”选项卡指定的端口是Oo.网络端口B.串口C.并口D.以上都是正确答案：D6、单选在AUTOCAD系统中，使用ZOOM命令中的哪个选项与LIMITS命令的作用范围有关Oa.PriviousB. CENTERC. WINDOWSD. ALL正确答案：D7、单选在CAD中要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为（）A.按图层B.图层锁定C.按颜色D.按红色正确答案：A8、单选连续标注是怎样的标注OOA.自同一基线处测量B.线性对齐C.首尾相连D.增量方式创建正确答案：C9、单选在CAD中以下有关图层锁定的描述，错误的是OA.在锁定图层上的对象仍然可见B.在锁定图层上的对象不能打印C.在锁定图层上的对象不能被编辑D.锁定图层可以防止对图形的意外修改正确答案：B10、单选文本窗口与图形编辑窗口的快速切换的功能是什么OoA. F2B. F7C. F6D. F8正确答案：A11、单选对“动态输入”不起开关作用的操作是OoA. F12B. FllC.点击状态按纽DYND.通过“草图设置”对话框正确答案：B12、填空题在CAD中文字样式的命令是O正确答案：ST13、判断题在CAD中画多段线是有限制的正确答案：错14、判断题在CAD中从不同的起点绘制两条射线，必须调用RAY命令两次正确答案：对15、填空题在CAD中打开线性管理器的命令是O正确答案：Alt÷o+n16、单选建立命名的过滤器后，它的使用范围是OoA.仅本图可用B.仅R14的文件可用C.仅AUTOCD2000的文件可以用D.可以作用于所有的DWG文件正确答案：A17、单选图纸集管理器包括几个选项卡OoA.2个B.3个C.4个D.以上皆不正确正确答案：B18、单选标注形位公差的方法是OoA.在样式中设置好公差B.标注好尺寸然后修改，然后公差C.将尺寸分解后再添加公差D.通过“标注公差”正确答案：D19、单选MULTIPLE命令可以将某个命令重复使用，关于其用法下面说法错误的是（）。A.使用时必须提供重复命令的所有参数B.可以自动完成参数命令的所有操作C.系统会一直重复某个命令，直到按ESCD.使用格式为：MULTIPLE命令正确答案：D20、多选当绘制矿山图的时候若此图包含行道当此图的比例为1：2000时那行道的宽不应该是OA. 4B. 8C. 10D. 12正确答案：B,C,D21、单选下面关于DXF文件说法错误的是OoA. DXF文件可以是文本文件B. DXF文件是AUTOCAD提供的图形交换格式C. DXF文件可以是二进制文件D. DXF文件是位图文件正确答案：D22、填空题CAD软件是O公司出产的正确答案：AUTODESK23、单选在CAD中为了保证整个图形边界在屏幕上可见，应使用哪一个缩放选项（）A.全部B.上一个C.范围D.图形界限正确答案：A24、单选形位公差标注中，“符号”的用途的用途OoA.选择形位公差的特性符号B.设置公差值C.是否加直接符号D.添加附加符号正确答案：A25、判断题在CAD中默认图层为O层，它是可以删除的。正确答案：错26、单选以图中两个圆的象限点为椭圆的长短轴端点，该椭圆的面积为OOA. 11309.73B. 31415.93C. 18849.56D. 510.54正确答案：C27、单选在使用图案ANSI31进行填充时，设置角度为15°,则填充的剖面线是多少度OOA. 45°B. 60°C. 15°D. 30°正确答案：B28、多选在CAD中下列不是延伸工具的快捷键是（）A. exB. diC. rayD. a正确答案：B,C,D29、多选在AUToCAD系统中，可用于保存当前编辑内容的命令是（）A. WB. SAVEASC. QSAVED. SAVE正确答案：A,B,C,D30、单选定义文字样式的命令是OoA. TEXTB. STYLEC.TEXDINED.STANDARD正确答案：B31、单选将图形中的图形对象缩放(SCALE)2倍，其长度、线宽和颜色发生怎样的变化OOA.长度和线宽为原来长度2倍，颜色不变B.长度为原来长度2倍，线宽不变，颜色变为随层C.长度为原来长度2倍，线宽为原来长度0。5倍,颜色不变D.长度为原来长度2倍，颜色和线宽不变正确答案：D32、单选通过对象“特性”不能修改圆弧的OOA.半径B.弧长和面积C.圆心D.起点角度和端点角度正确答案：B33、单选关于快捷菜单，以下说法错误的是OoA.在屏幕的不同区域上单击鼠标右键时，可以显示不同的快捷菜单B.在执行PAN或ZOOM命令期间不可以显示快捷菜单C.可以使用自定义(CUI)文件来自定义快捷菜单D.在绘图区域单击鼠标右键时，如果选定了一个或多个对象，将显示编辑快捷菜单正确答案：B34、单选与边长为20的正五边形相内切的圆的半径为OoA. 13.76B. 16.22C. 17.01D. 18.22正确答案：A35、单选关于命令行，说法错误的是OoA.用于接受用户使用键盘的命令，并显示操作过程中的各种提示信息B.固定在软件窗口最下方，不可以浮动C.可以拖动到窗口任意处，并可以进行“透明”处理D.可以拖动到窗口任意处，并可以进行“隐藏”处理正确答案：B36、单选以下关于外部参照剪裁边界的说法错误的是OoA.剪裁边界关闭将显示整个参照图形B.剪裁边界删除将显示整个参照图形C.剪裁边界打开将显示参照图形的被剪裁部分D.使用ERASER命令删除外部参照的剪裁边界正确答案：D37、单选在CAD中SAVE命令可以OA.保存图形B.会退出AutoCAdC.定期地将信息保存在磁盘上D.以上都是正确答案：A38、单选AUtOCAD中绘制弧形的快捷键()。A. DB. IC. AD. K正确答案：C39、单选在CAD中命令SPI是()A.样条曲线B.直线C.射线D.构造线正确答案：A40、多选当绘制矿山图的时候若此图包含行道当此图的比例为1：5000时那行道的宽不应该是OA. 4B. 8C. 10D. 12正确答案：A,C,D41、判断题在AUToCAD软件中取消操作应按ESC键O正确答案：对42、单选弧长标注用于测量O上的距离。A.圆弧B.圆弧或多段线弧线段C.线弧线段D.多段线弧线段正确答案：B43、判断题在CAD中不可能设置任何线宽正确答案：错44、单选打开图形文件C3091LDWG将图形中的圆在批Pl、P2处断开，得到的圆弧长度为多少OOA. 91.52B. 312.07C. 403.59D. 64.23正确答案：A45、单选命名和保存视图时，不会保存下来的OoA.比例、中心点和视图方向B.显示窗口设置C.用户坐标系，三维透视和剪载D.视图的位置，保存视图时图形中的图层可见性正确答案：A46、多选在CAD中用阵列命令“ar”阵列对象时有以下阵列类型OA.曲线阵列B.矩形阵列C.正多边形阵列D.环形阵列正确答案：B,D47、多选在CAD中栅格设置中可以设置（）A.栅格X轴间距B.栅格Y轴间距C.捕捉X轴间距D.捕捉Y轴间距正确答案：A,B48、判断题在CAD中处于冻结状态的图层能设置为当前层正确答案：对49、单选在CAD中画完一幅图后，在保存该图形文件时用O作为扩展名A. cfgB. dwtC. bmpD. dwg正确答案：D50、判断题AUTOCAD是一个计算机辅助设计软件（）正确答案：对51、单选以下关于外部参照的图层的说法，哪个是错误的OoA.可以将外部对照的图层设置为当前层B.外部参照的图层可以控制打印或不打印C.可以保留改变的外部参照图层的线型D.可以保留改变的外部参照图层的颜色正确答案：B52、填空题在CAD中绘制圆通常有（）种方式正确答案：653、填空题在CAD中，图元是（）的个体正确答案：单独54、多选在CAD中以下对点样式说法错误的是OA.点样式可以设置点的大小B.点样式不可以设置点的大小C.点样式可以设置点的方向D.点样式不可以设置点样式正确答案：B,C,D55、单选“选项”命令是在下面哪个下拉菜单中？（）A.“文件”下拉菜单B. “视图”下拉菜单C. “窗口”下拉菜单D. “工具”下拉菜单正确答案：D56、多选下列哪些不是填充的快捷键（）A. BRB. ELC. ED. H正确答案：A,B,C57、判断题在CAD中移动圆对象，使其圆心移动到直线中点，需要应用对象捕捉正确答案：对58、单选如果插入的光栅图象盖住了AUTOCAD的图形对象，要将这些图OA.将图像的透明度进行调整B.DRAWORDER命令调整显示次序C.用DISPLAY命令调整显示次序D.无需调整，打印时会自动显示出来正确答案：B59、判断题在CAD中多线可以直接倒角或倒圆正确答案：错60、单选下列命名对象中，哪一个不可以在局部打开的图形中使用OoA.图层B.标注样式C.布局D.打印样式正确答案：A61、单选一个圆的面积为12345,其半径为OoA. 125.37B. 62.69C. 31.34D. 393.87正确答案：B62、单选局部打开图形后，使用什么命令可以将其他几何图形从视图、选定区域或图层中加载到图形OOA.PartialordB.PaletteopaqueC.PasteashyperlinkD.Pasteorig正确答案：A63、单选“清除屏幕”后，若要恢复原设置，怎样实现OoA.按下ESC键B.再次执行“清除屏幕”C.按CTRL+D组合键D.B和C均可正确答案：B64、判断题在AUtOCAD中任何图形都是可以分解的（）正确答案：错65、填空题AUtOCAD中可以创建O个图层正确答案：无限66、单选切换“清除屏幕”操作对应的默认快捷键是OoA.CTRL+9B. CTRL+2C. CTRL+0D.CTRL+8正确答案：C67、判断题在CAD中单独的一根线也可以通过修剪来删除正确答案：错68、单选在命令执行过程中，需要“帮助”时可以怎样实现OoA.按功能键FlB.按功能键F2C.按
