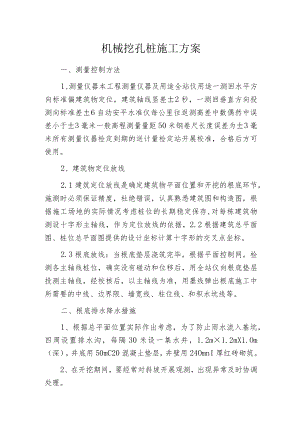

机械挖孔桩施工方案一、测量控制方法1、测量仪器本工程测量仪器及用途全站仪用途一测回水平方向标准偏建筑物定位，建筑轴线竖差±2秒，一测回垂直方向投测向标准差±6自动安平水准仪每公里往返测高差中数偶然中误差小于±3毫米一般高程测量量距50米钢卷尺长度误差为±3毫米所有测量仪器检定到期的送计量检定站开展校准，合格后方可使用。2、建筑物定位放线2.1建筑定位放线是确定建筑物平面位置和开挖的根底环节，施测时必须保证精度，杜绝错误，认真熟悉建筑图和构造图，根据施工场地的实际情况考虑桩位的长期稳定保存,对每栋建筑物测设十字形主轴线，作为定位放线的依据，2.2根据建筑总平面图、桩位总平面图提供的设计坐标计算十字形的交叉点坐标。2.3根底放线：当根底垫层浇筑完毕，根据平面控制网，检测各主轴线桩位，确实没有碰动和位移后，用全站仪向根底垫层投测主轴线，经校核后，以主轴线为准，用墨线弹出根底施工中所需要的中线、边界限、墙宽线、柱位线、和积水坑线等。二、根底排水降水措施1、根据总平面位置实际作出考虑，为了防止雨水流入基坑，四周设置排水沟，每隔30米设一集水井，1.2m×1.2mX1.Om（深），井底用50mC20混凝土垫层，井壁用24OmnI厚红砖砌筑。2、在开挖期间，要经常对斜坡开展观测，出现异常及时协调处理。3、基坑顶部严禁超载堆放各种材料，以免增加荷载，造成塌方。三、人工挖孔桩技术措施1、成桩原理人工挖孔灌注桩是以人工按设计桩身直径，加上护壁，在地面放桩位、中心线，沿中心点画圆环，再根据桩中心点垂直下挖，为方便施工，一般将整个孔深分为若干节开挖，每次挖土深度0.95M后立即支模浇护壁腔，当挖至设计要求持力层时，持力层经地勘、设计、监理、建设、施工、质监部门检查，鉴定符合设计要求后才允许下道工序。而后排干孔底集水，清理孔底沉渣，吊放钢筋笼，隐蔽验收、复核后浇灌於成桩。2、施工工艺流程人工挖孔灌注柱桩施工工艺为：施工准备、挖孔护壁、清理孔底、验孔（坑）底、吊放钢筋笼、浇於成桩等过程。3、人工挖孔施工程序放线、定桩位一砌桩孔井台、测标高、划井孔十字线、做标记一挖第一节桩孔土方一校桩该段垂直度几何尺寸f绑护壁钢筋一支护壁模板一浇舲一待护壁於终凝后开挖第二节孔一重复第一节挖土、支模浇硅工序一安装垂直运土支架，电动葫芦、滑轮或手动绞车并作照明、通风准备一开挖第三节土方一重复。
