1#、2#楼模板施工方案.doc

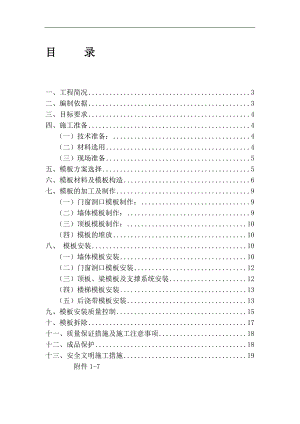

目 录一、工程简况3二、编制依据3三、目标要求4四、施工准备4（一）技术准备：4（二）材料选用4（三）现场准备5五、模板方案选择5六、模板材料及模板构造6七、模板的加工及制作9（一）门窗洞口模板制作：9（二）墙体模板制作：9（三）顶板模板制作：10（四）模板的堆放10八、 模板安装10（一）墙体模板安装10（二）门窗洞口模板安装12（三）顶板、粱模板及支撑系统安装12（四）楼梯模板安装13（五）后浇带模板安装13九、模板安装质量控制15十、模板拆除17十一、质量保证措施及施工注意事项18十二、成品保护18十三、安全文明施工措施19附件1-7一、工程简况XX广场项目位于丰县经济技术开发区，建筑场地位于中阳大道与经一路交叉路口西北角。XX广场项目总建面积为64万m2，一期工程建筑面积约为185000，第一阶段开发综合停车楼板块的1#、2#高层住宅楼。1#、2#楼结构形式为剪力墙结构，地上31层，地下2层，房屋高度96.85m，总建筑面积约51490。地基基础设计等级为甲级，结构安全等级为二级，抗震设防类别为丙类，抗震等级为三级，烈度为6度，基础采用筏基，主楼基础底板厚度为1200 mm本工程主要结构尺寸详见下表主要结构尺寸表剪力墙厚度（mm）楼板厚度（mm）梁截面尺寸（mm）层高（m）地下一层250、300、350120、130250×400、250×600305地下夹层250、300、350180250×400、250×6003一层250、300120、130250×400、250×6005.8二层250、300120250×400、250×6005.2三层250、300120、130250×400、250×6004.47标准层200、250120、130200×400、200×4702.9二、编制依据1、施工图纸：XX广场一期1#、2#楼结构、建筑图纸2、混凝土结构工程施工质量验收规范GB5020420023、建筑施工计算手册 4、建筑结构荷载规范GBJ10-85、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001） 6、建筑施工高处作业安全技术规范（JGJ80-2001）7、建筑施工模板安全技术规范（JGJ162-2008）三、目标要求(一) 质量目标：（质量标准）符合设计要求，达到国家相应规范标准并一次性验收合格。(二) 工期要求：(三) 根据总体施工进度安排，本工程主体结构施工在2013年6月10日到2014 年12月05日（根据业主方工期要求进行调整）。 (四) 安全要求（安全生产）：无任何安全生产事故。(五) 文明施工要求（创标准化工地情况要求）：按照徐州标准化工地进行文明施工，争创省文明工地。四、施工准备（一）技术准备：1、技术人员仔细审阅图纸，清楚各构件、部位的尺寸关系，了解模板的流水组织程序。对施工人员进行详细的交底，做到人人心中有数。2、根据施工进度需要提出材料的用量计划及质量要求，并签订有关协议。3、劳动力组织本工程结构质量要求高，项目部派专业施工员来主管模板工程，负责对施工班组进行模板的交底、模板加工及安装检查，保证模板工程的各项质量要求达到质量要求。施工队伍优先选择有同类项目施工经验施工班组，施工人员素质过硬，施工前对其进行详细的技术、质量、安全交底。由于工期较紧，木工总人数在高峰期应根据施工现场流水段大小及流水需要在各段之间进行调整。（二）材料选用1、模板材料模板材料选用=18厚的双面覆膜木胶合板，模板的背带选用50×100mm厚的木枋。2、紧固材料紧固材料采用14加固铁杆，其中防水砼采用带止水板的加固钢筋杆，其他剪力墙采用一般直钢筋杆。3、电梯井地下部分防水剪力墙中为带止水板钢筋杆，为一次性使用。其他剪力墙内加固杆为14加固铁杆，穿16PVC管后，重复使用。4、对所用胶合板、方木、钢管、扣件、止水条、穿墙螺栓等主要材料进场提出详细计划，所有材料进场前均应由施工员、质检员严格检查，凡不符合要求的严禁进场使用。（三）现场准备将楼层各道轴线分别弹线，并引测好标高线，按照工程的剪力墙、梁板进行模板和配套明确其刚度和稳定性、在安装模板前必须，将模板清理干净，刷好脱模剂，防止污染钢筋及混凝土接触，脱模剂应涂刷均匀，不得漏刷。五、模板方案选择本工程按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐同时考虑到施工工期、和安全要求，故在选择方案时，应充分考虑以下几点： (一) 模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。(二) 在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。(三) 选用材料时，力求做到常见通用、可周转利用，便于保养维修。(四) 结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准六、模板材料及模板构造模板材料选择、构造表部位材料选择构件尺寸剪力墙18厚的双面覆膜胶合板，14的对拉螺栓加固，竖向内楞50×100木方，水平外楞采用双圆钢管48×3.0，模板拼缝处设置50×100mm木方斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。地下夹层350厚，层高3.05 一层300厚，层高5.8m 标准层250厚，层高2.9m梁18厚的双面覆膜胶合板，50×100mm的木龙骨和48脚手架钢管，梁底采用50×100木方支撑，当高度超过600时则加一排14的对拉螺栓。250×600楼板18厚的双面覆膜胶合板，板底采用50mm×100mm方木支撑，承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3.0钢管。地下夹层180厚，层高3m一层130厚，层高5.8m标准层130厚，层高2.9m基础底板240厚砖胎模侧模采用砖模，用标准砖根据控制线用1：2的水泥砂浆砌240墙，高1300。砖胎模内侧采用1：2的水泥砂浆粉光，阴阳角抹成八字角以便于防水施工底板厚1.2m 地下室外墙导墙18厚双面覆膜胶合板，50×100mm方木龙骨，外龙骨用48双钢管，底板以上300mm电梯井内筒18厚的双面覆膜胶合板,50×100mm的木龙骨拼制成木模。楼梯18厚的双面覆膜胶合板，50×100mm方木龙骨，支撑为碗扣（扣件式）脚手架。后浇带快易收口网模板，18的钢筋支撑固定50×100mm木方做支撑。注1：本工程地下室外墙第一道水平施工缝留设在底板以上300，导墙模板采用18厚的双面覆膜胶合板，50×100mm方木龙骨，外龙骨用48双钢管，模板拼接采用企口缝连接，采用吊模施工工艺，用对拉螺杆固定。在施工缝往下100，在浇筑砼前埋入14的螺杆头，用于加固上部剪力墙。做法见下图： 地下室外墙吊模安装图 注2：电梯井、集水坑模板本工程电梯井、集水井的体积较大，模板采用18厚双面覆膜胶合板配成的桶型模板，底部留150×150孔洞，模板接缝应成企口型，桶模面板内采用50×100木方次龙骨、248×3.0双钢管主龙骨加固成整体。桶模制作要求模板拼接严密、表面平滑，且模板表面并涂刷水性脱模剂，混凝土浇筑时要注意混凝土周圈、平层提升，防止桶模移位。注3：楼梯模板楼梯模板一般比较复杂，如施工时不注意对后期装修工程会产生较大影响，故我公司采用定形模板。施工前根据楼梯几何尺寸进行提前加工放样，先安装休息平台梁模板，再安装楼梯模板斜楞，然后铺设楼梯底模。安装外帮侧模和踏步模板，踏步模板用木板做成倒三角形，局部实测实量。安装模板时要特别注意斜向支柱(斜撑)的固定，防止浇筑砼时模板移动。孔）支架采用48钢管。楼梯支模详见下图。平台板楼板楼梯底模木枋Ø14对拉螺杆模板（每步钻三个排气孔）七、模板的加工及制作（一）门窗洞口模板制作：1、门窗洞口模板周边严禁出现起皮、飞边，四周必须用手刨刨平，转角处接缝严密，洞口支撑必须牢固，尺寸正确无误。2、门窗洞口模板加工完成后首先要由施工班组进行自检，然后由工长、质检员共同验收后方可使用，门窗洞口模板的制作质量标准如下：项目允许偏差（mm）检查方法平面尺寸-2钢尺检查表面平整12m靠尺对角线差2钢尺检查（二）墙体模板制作：剪力墙模板由木工房加工制作，现场安装，模板专业工长、质检员要做好模板的质量验收，模板成品检验内容及允许偏差：模板制作允许偏差项目允许偏差（mm）检查方法模板高度-2钢尺检查模板宽度-2钢尺检查对角线3钢尺检查面板平整度3用2m测尺塞尺并把待验板置于平台之上放平，板面朝上（三）顶板模板制作：顶板模板在现场使用部位直接加工，手动工具必须配备齐全，覆膜木胶板接缝施工在木方上，搭接不少于2cm，由工长、质检员直接在现场监督、检查，质量标准如下：项目允许偏差（mm）检查方法长度、宽度+1钢尺检查平整度+0.52m靠尺寸对角线差2钢尺检查（四）模板的堆放本工程设有模板专用加工、堆放场地，模板进场须通知专业木工工长，由木工工长控制模板的使用，杜绝整板化整为零现象，节约施工成本 。八、 模板安装（一）墙体模板安装1、工艺流程测量放墙线及模板控制线、门窗洞口线、标高线焊墙定位筋拼装一侧墙模、就位、调垂直穿对拉螺栓定位安装安装另一侧墙模紧固对拉螺栓并进行初校终校后固定2、施工要点：（1）在底板及楼板砼施工时在墙体两边100mm范围内找平压光，安装模板时模板底板垫1cm×1cm海绵条，防止模板漏浆。（2）墙体位置在砼施工完毕后进行定位放线，首先引测建筑物的每条轴线，由轴线引测出墙体边线、门窗洞口及模板200外控制线，同时用水准仪安装模板所需的标高线直接引测到模板安装位置。（3）外侧无平台的剪力墙、柱外模配模时上口高出结构楼层标高30，下口下挂150，模板顶部往下80-100，按螺杆的间距事先打眼，砼浇筑前预埋螺杆，以便上层模板的下口加固。（4）外侧无平台的墙体柱外模支设时，模板下口必须与已浇砼搭接不少150mm，并贴在接缝处贴0.5cm厚自粘海绵条，模板下口用通长钢管将剪力墙的下脚锁牢，同时已浇筑砼应拉线剔毛，并剔成一坡口，保证接缝在同一水平标高且不漏浆，如下图所示：（5）墙钢筋绑扎完毕后，在墙筋根部焊墙体定位筋，定位筋高出楼面50定位，横筋两端磨平不得出现毛刺、马蹄现象，定位筋长度较墙厚小2mm，此钢筋可严格控制墙体模板的位置。墙筋绑扎时设置竖向及水平梯子筋，梯子筋可采用较墙竖筋大一号钢筋兼做主筋，保证墙体厚度，梯子筋长横筋宽度较墙厚小2mm，端应涂上防锈漆。在墙体模板对拉螺栓紧固时模板抵紧梯子筋及定位筋，在砼浇筑时，由于侧压力作用，墙体会产生鼓胀，墙厚则会得到保证。模板在对拉螺栓紧固时不得一次紧到底，而应上、中、下多次调整，再依次将螺
