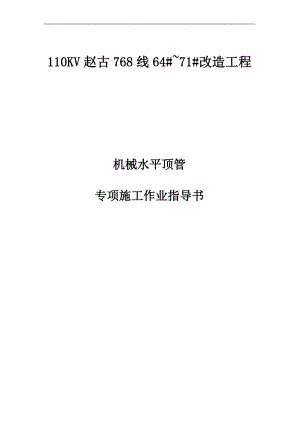

110KV赵古768线64#~71#改造工程机械水平顶管专项施工方案.doc

110KV赵古768线64#71#改造工程机械水平顶管专项施工作业指导书目 录一、编制说明 二、管道与公路的关系三、顶进施工方案四、顶管施工常见病害的防治五、安全防护施工措施一、工程概况1、基本情况本工程为110KV赵古768线64#71#改造工程穿苏堤路，自苏堤路东龙廷润园小区西南角院墙内起始，到苏堤路与湖北路交叉口西北角终止，主要采用非开挖机械顶管工艺铺设1500×2000mm钢承口钢筋混凝土管作为电力管线的套管，穿越苏堤路，工作井位于苏堤路东龙廷润园小区（在建）内侧，接收井位于苏堤路与湖北路交叉口西北角。（具体位置见附图）2、主要工程量 顶管选用1500×2000mm钢承口钢筋混凝土管，顶进长度约为90米。二、管道与公路的关系本工程穿越处苏堤路路面相对高程为0m，混凝土管管底相对高程为-7.65m，管顶高程为-6m，混凝土套管外径1.8m，管顶距苏堤路路面为6m。 如果施工产生较大的沉降，必然影响路基、涵洞稳定性及行车的舒适度，进而影响道路交通的正常运营与安全，所以施工必须严格控制路面和涵洞基础垂直变形量，具体要求：隆起最大值：5毫米。沉降最大值：15毫米。施工过程中，在施工影响范围内布置观测点实时监测；实测现况道路纵、横向高程，并对观测数据进行分析、研究、处理。采取确实可靠的技术措施，最大限度地保证路基、路面结构，防止管道上方出现空洞现象，引起路基、路面产生过大沉降。三、顶进施工方案1、 设计概况顶管穿越苏堤路，穿越长度为90米，苏堤路路面相对高程为0m，混凝土管管底相对高程为-7.65m，管顶高程为-6m，混凝土套管外径1.8m，管顶距苏堤路路面为6m。管材采用钢筋混凝土管，管口为钢承口，管内径1500毫米，管壁厚150毫米，管外径为1800毫米。每节管长度2米，需45节混凝土管材。2、顶管穿越位置穿越苏堤路，工作井位于苏堤路东侧，接收井位于苏堤路西侧（与湖北路交叉口）。具体如下图所示。3、 施工准备项目经理工程部技质部材料设备部经营部办公室项目总工机 手 泵 手 质控员安全员品测量员 电 工 计划员 办事员 材料员工 长 （1）项目组织结构（2）技术准备 1）组建项目部，完成顶管施工方案的编制与审批； 2）进行现场调查，特别是顶管工作井范围及可能与管线矛盾的现况管线的调查，在此基础上及时与监理、设计沟通，确定现场有无现有管线和各方配合措施； 3）完成测量桩位交接及控制网点的布设工作。（3）人员准备计划人员详情参见表1-1劳动力分配计划人数劳动力分配计划人数工 长1人顶 管6人测量员1人焊 工2人材料员1人配合工9人质控员1人吊车操作2人安全员1人电 工1人合 计25人表1-1 工程施工人员计划表 (4) 生产准备 1）临时设施 临时生活区建设：现场搭设帐篷，供施工人员居住。临时办公室建设：施工现场附近租赁民房，作为顶管指挥部临时用房。 2）用水、用电 根据现场的具体情况确定。临时用水：租赁拉水车拉水。临时用电：租赁200KW发电机组一台。 3）临时通讯施工工地安装对讲机和视频监控设备；与公司总部的联系，使用移动通信设施；数据往来采用公司网上交流的方式。 4）临时道路施工前先修建设备和材料进场的临时通道，对于与现况道路相互交插的地点，设置警示标志，并加派专人指挥，主动避让社会车辆。 5）临时场地选好弃土暂存场地及施工配套设施的安装场地；确定配浆工作区、管材暂放区及顶管辅助设施排放位置；工作井布置见图1-3所示。图1-3 工作井平面布置示意图(5)材料准备 根据工程实际需要提出材料计划，选择供货厂家，为材料及时进场做好前期准备。 管材：采用钢承口钢筋混凝土管材，III级，顶管总长度90米，每节管长2米，总计需管材45节。 对各种材料的进场时间及数量等根据工程进展情况提前做好安排计划，分期、分批进场，并派专人看守。 进场材料均需进行质量检查验收，不合格材料不允许进场使用，所有材料均需有质量合格证。(6)机械设备本工程所投入的主要机械为顶管专用机具设备，主要施工机械设备用量，详见下表。 顶管施工所需管材表 表1-2序号长度(米)管材种类规格单位数量备注190混凝土管III级节45顶管施工主要机械设备表表1-3序号机械设备名称规 格单位数量备注1顶管机头YD1500套12电焊机22KW台23注浆泵台14灰浆搅拌机台15主顶泵站YG-200台26主顶油缸YG-200个87经纬仪GJG22台28水准仪DS3台29吊车25T台110空压机台111水泵台2井坑备用YD1500顶管机主要技术性能参数 表1-4项目内容技术参数岩石顶管机YD1500刀盘驱动电机kw×set30×6力距kN×m650回转数rpm2.0顶管机外径×长度2600×4400 mm顶管机重量42T纠偏油缸推力T/个100数量8纠偏角度2.5°纠偏泵站kw2.2出土机排量立方/小时17顶管施工主要物资材料计划表 表1-5序号品 名规 格单位数量备注1U型顶铁1.5米块12U型顶铁0.6米块13后背铁0.6×5×4米块24护口铁2150×200套15机头道轨6×2米套16机头道轨2×2米套17管内道轨6米米2008土车个29土斗个210洞口止水圈压圈2150块311洞口止水圈底圈2150套312橡胶止水圈2150套513止水圈螺栓M16×50套2014油缸支架套215经纬仪支架套216搅浆罐1200×1500套117储浆池600×900218注浆泵挤压式台119注浆钢管DN32×6000根10020高压橡胶管DN32×20000根1021塑料管DN25米6022三通DN25个4023弯头DN25个4024球阀DN25个4025外丝接头DN25个4026涨栓M16×80根4027空油桶个2浆28低压变压器台229铝塑线米10030电闸箱套331机头闸箱个132低压铝线10mm2米10033低压灯泡36v,60w个3034碘钨灯1000W个2035电缆线70mm2米20036电缆线16mm2米10037电缆线4mm2米10038架子管6000根4039架子管2000根6040架子管1000根6041铅丝8#KG2042围档块10043十字扣卡个4044挂勾个245钢丝绳16×4000根446集箱箱房套247帐篷套248监视器套149视频线米12050电话机台451电话线米12052方木根2053工字钢30#米200井坑54掘进机刀头套2消耗55混凝土管止水环个75消耗56管间橡胶垫个75消耗57钢板20mm块258膨润土吨40消耗59碱吨1消耗60液压油桶10消耗61水泥吨50换浆62粉煤灰吨150换浆63风镐个264汽油90#升25升/3米管口密封65石腊Kg26kg/3米管壁润滑4、 测量(1)对建设单位提供的施工区内的导线网与水准网及其控制点进行复测，经核对无误后方可使用。测量工作从外到内必须做到步步校核。（2）平面测量控制1) 施工测量按工程测量规范GB500262007的有关规定执行。根据施工需要，引测三个导线点至顶井坑附近，布设三级导线平面控制网（即采用原有控制网作为平面控制网），形成闭合导线网。2) 为保证测量精度，对于钢尺测量的边长，需加入相应的修正，测量的平面导线需进行平差计算，测量角度精确至0.1º，坐标及高程精确到1毫米。（3）高程测量1) 高程控制采用城市四等水准测量的技术施测，使用DS3水准仪进行观测，往返各一次。高程闭合差在 12mm 之内（L为水准跨线长度，以千米计）为合格。2) 井坑内的高程控制点采用长钢尺导入法将高程传入，向井坑内传递高程与坐标传递同步进行。先做趋近水准测量，再做竖井高程传递。竖井传递高程采用悬吊钢尺法，井上和井下两台水准仪同时观测读数，每次错动钢尺3-5厘米，施测三次，高差相差不大于3毫米时取平均值使用。3) 高程控制点的布设：可利用平面控制点的埋石作为高程控制点，也可单独设置，如特殊需要时可进行加密。加密的水准点精度不低于高程控制点的精度，其布设形式为附合水准路线。（4）顶管施工测量顶管施工采用连续测量与间断测量结合的方式。连续测量：在工作井后方安放一台激光经纬仪，激光经纬仪按照设计顶进轴线方向发出一束激光，照射到推进机的光靶上，机手按照激光指示路线操控机械顶进。间断测量：每顶进一节管后，测量人员对激光经纬仪进行校核，并且采用水准仪，测量已顶进管道高程偏差情况；采用水平尺测量管道
