110KV线路新建工程5号塔放紧线跨越铁路施工方案.doc

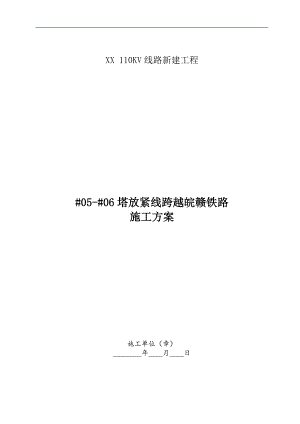

XX 110KV线路新建工程#05-#06塔放紧线跨越皖赣铁路施工方案施工单位（章）_年_月_日 XX 110KV线路新建工程#05-#06塔放紧线跨越皖赣铁路施工方案批 准： 年 月 日会 审： 年 月 日 会 审： 年 月 日 审 核： 年 月 日 审 核： 年 月 日编 写： 年 月 日XX 实业总公司20 年 月目 录第一章 前 言41.1 编写目的41.2 适用范围41.3 编写依据4第二章 工程概况52.1 工程概况5第三章 技术措施83.1 跨越皖赣铁路跨越架搭设方案83.2跨越架平面图93.3 施工流程103.4 架体材料类型、架体搭设方式113.5 施工前的准备11第四章 组织措施124.1 施工组织成员124.2 施工人员配置124.3 跨越架搭设计划时间124.4 封网搭设及导地线展放计划时间124.5 封网拆除扩钢管架拆除计划时间13第五章 跨越架搭设135.1 施工步骤135.2 钢管跨越架一般规定13第六章 拆除跨越架146.1 拆除钢管跨越架14第七章 跨越铁路施工注意事项及防范措施157.1 施工准备阶段安全措施157.2 跨越架施工安全措施167.3 跨越架施工16第八章 危险源分析19第九章 架线施工209.1 架线前施工准备209.2 架线施工209.3 工作危险点219.4 安全技术控制措施219.5 工器具的准备229.6 施工安排22第一章 前 言1.1 编写目的 110kV某某线路架设工程施工中，跨越皖赣线铁路及10KV贯通线路。在架线施工过程中，为了确保列车安全行驶和施工人员的安全，根据现场实际条件，本着确保安全、规范施工、控制成本的原则，选用钢跨越架方式施工。1.2 适用范围 本方案为钢跨越架，适用于05#06#档导地线及光纤展放，钢管跨越架搭设及拆除。1.3 编写依据 1.3.1 国家颁布的规范、规程及标准 1）国家电网公司基建安全管理规定国家电网基建（2011）1753号 2）电力建设安全工作规程(架空电力线路部分)(DL5009.2-2004) 3）国家电网公司电力安全工作规程(线路部分)(国家电网企管【2013】1650号) 4）跨越电力线路架线施工规程DL5106-1999 1.3.2 其它 1）业主相关文件 2）本工程图纸 3）现场勘察资料，现场收集资料第二章 工程概况2.1 工程概况XX 110KV线路新建工程（以下简称110kV某某线）采用双回路同塔架设，线路全长12.755km，导线型号：JLHA3-340。地线型号：为OPGW及JLB20A-80铝包钢绞线。从110kV大田变110kV出线构架起，采用双回架设，出站后右转经李家畈跨皖赣铁路、206国道后，经同心桥西侧在上廖家北侧左转，至郑德基到官将东侧左转经杨家墩西冲村镇中山北侧右转，至绾口后平行500kV乐景线经杨梅岭西山村到赛前程家左转，经陶家跨圩堤到汪洪北侧至余家村，跨跨皖赣铁路后接入拟建的110kV某某变电站。2.2 跨越情况介绍 110kV某某线路架设工程施工中，#05-#06塔跨越皖赣线铁路及10KV贯通线路。经现场实地勘测，线路在李家畈皖赣铁路K444+290m处，同时跨越其旁边的10KV贯通线路，跨越点在10KV贯通线88号杆89号杆之间。跨越铁路的#5（塔型1D5-SJ1-24）、#6(塔型1D5-SJ2-24）塔在独立耐张段内，档距305米，两基塔呼高均为24米，按设计标准，最大弧垂导线至铁路轨顶的最小高度为16.2米，满足规范要求。根据跨越现场的情况，拟采取用钢管搭设跨越架进行跨越施工，具体施工见后面的施工方案。#5#6跨皖赣铁路平面示意图K444+290m#89#88交叉角81°33#5#6跨皖赣铁路现场图片第三章 技术措施 本次跨越采用搭设钢跨越架的方式进行施工，保障皖赣铁路列车正常运行；跨越架封顶网底部距铁路接触网电力线3米以上，封网材料采用10mm（主绳）和6mm（付绳）锦纶绳；在考虑导线风偏后跨越架架面与电力线不小于3米。3.1 跨越皖赣铁路跨越架搭设方案 跨越架搭设采用钢管，在铁路两边分别搭设四排钢跨越架，封网弧垂为1米，并加撑2米宽羊角，详见跨越架搭设示意图。3.1.1架体搭设长度：B(8.3+4)/Sin75°=12.3米，计划搭设长度14米（110kV大田至某某线路#5至#6线路横担宽8.3米，跨越架边线外各2米预度，另风偏考虑1米）详见示意图。3.1.2架体搭设高度：H10+1+1=12米，计划搭设高度为13米（路基高1米，考虑封网的弧垂为1米），可保证封网距离10KV贯通线路1米及轨道顶部在10米以上。3.1.3两排钢管架体之间距离为11米。根据铁路部门要求，凡设有防护栅栏的铁路区段，跨越架必须设在栅栏外。3.1.4因10KV贯通线距铁轨比较近，如果在10KV贯通线内侧搭设跨越架，没有安全距离做保证，考虑安全施工，跨越架将搭设在贯通线与铁轨的外侧，架线跨越施工时10KV贯通线需停电一天。3.2跨越架平面图#5#6跨越皖赣铁路跨越架平面俯视图10kV贯通线#5#6跨越皖赣铁路跨越架剖面图4米处悬 挂警告牌3.3 施工流程现场调查架体有关参数、尺寸的确定选材现场放样确定准确位置打设临时拉线搭设架体不合格不合格加固、补修架体是否满足要求？封顶、绑扎羊角打永久拉线不合格按要求整改验收检查合格架线施工、平衡挂线、附件拆除跨越架清理现场按要求整改3.4 架体材料类型、架体搭设方式 跨越架架体搭设材料选用外径50mm合格的钢管，封网材料选用10mm(主绳)和6mm(付绳)锦纶绳，架体按左右连成整体搭设。3.5 施工前的准备3.5.1施工前必须与铁路部门联系好相关跨越事宜，办理相关手续后,取得铁路部门批复再进行施工。所跨越的10KV贯通电力线需办理停电手续，申请停电的人员应是铁路部门有权申请停电的负责人，办理停电手续，申请时间应有计划并依照铁路部门的要求确定。该线路停电后，经验电确无电压后在#88、 #89杆处各装设壹组接地线。施工时应有铁路相关人员在现场监督指导。跨越架封网、拆网和架线施工时，须在天窗点内施工，严禁点外施工作业。封或拆防护网施工时，必须取得施工作业命令并在铁路配合单位设置好防护后方可进行。封或拆网施工必须在规定的时间内完成.3.5.2施工队必须配备合格的施工人员。3.5.3必须按作业指导书要求测定跨越架位置。3.5.4施工单位的施工队伍必须素质过硬，全体施工人员必须经路局职教处组织施工安全业务培训并经考试合格后方可上岗施工，参加施工培训人员的名单报路局供电处。施工前必须对全施工人员进行施工方案的学习和安全技术交底，掌握跨越施工方法并熟悉安全措施。3.5.5所有施工工器具、安全工器具和安全防护用品在施工前进行检测保养，以及材料准备齐全到位。3.5.6做好天气预报的咨询工作和临时占地联系事宜。3.5.7施工时注意地下光缆，以免损坏光缆。施工时将毛竹片盖住铁路两根钢轨，防止跨越架搭设及架线施工时材料同时触碰到钢轨导致铁路信号中断，并派专人看守，火车经过前及时将毛竹片撤除，防止事故的发生。3.5.8施工时必须按照跨越施工方案施工，应边施工边检查并做好记录。第四章 组织措施4.1 施工组织成员姓 名职 务电 话职 责余志红工程总指挥对现场施工总体策划，安排具体人员施工任务，组织协调外部事务，组织跨越架验收，参与施工方案会审。刘春勇项目负责人协调对外关系，参加跨越架验收，参与施工方案会审，保障施工顺利进行。马 亮技术负责人收集现场数据，编写施工方案，进行技术交底，解决现场技术问题，参加跨越架验收，参与施工方案会审。胡 剑专职安全员参与现场安全调查，提出安全措施建议，督促施工方案、安全健康、环境管理制度执行，参加跨越架验收，参与施工方案会审。芦帮勇工作负责人参加现场安全技术交底，组织跨越架搭设、封网、封网拆除、跨越架拆除，办理停电工作票，参加跨越架验收，参与施工方案会审。4.2 施工人员配置工作任务技工（人数）普工（人数）施工现场监护人跨越架搭设12162跨越架网编织441跨越架封网12184导地线展放12184封网拆除8104跨越架拆除121624.3 跨越架搭设计划时间 跨越架搭设计划时间：2014年 月 日至 月 日（2天，按铁路部门给点时间为准）4.4 封网搭设及导地线展放计划时间 封网搭设及导地线展放计划时间：1个天窗点（按铁路部门给点时间为准）4.5 封网拆除扩钢管架拆除计划时间 封网拆除扩钢管架拆除计划时间：1个天窗点（按铁路部门给点时间为准）第五章 跨越架搭设5.1 施工步骤 在铁路部门现场监督下，进行跨越架的搭设安装封顶绝缘网拆除绝缘网拆除跨越架。 5.1.1 对跨越架搭设场地进行复测，准确定位。 5.1.2 搭设跨越架和拉线设置，布置见示意图。 5.1.3 跨越架搭设完成后经项目部及相关单位验收合格后方可进行放、紧线作业。 5.1.4 拆除跨越架，场地清理。5.2 钢管跨越架一般规定 5.2.1 跨越铁路跨越架牢固可靠，搭设位置准确，并用锦纶绳封网。 5.2.2 跨越架架顶的横棍要有足够的强度，钢管作横棍则必须包胶，顶面钢管都应包胶，防止损伤导线。 5.2.3 跨越架的宽度在考虑导线风偏后应超出线路两边线各2m，另加外伸羊角撑杆，确保放紧线过程中线不偏出封网外。
