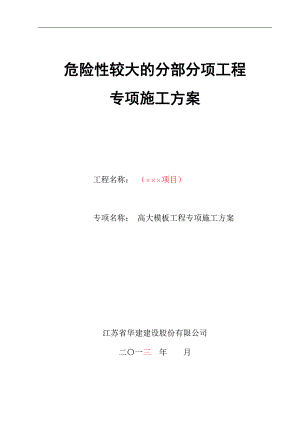

危险性较大的分部分项工程专项施工方案工程名称： （×××项目）专项名称： 高大模板工程专项施工方案江苏省华建建设股份有限公司二一三 年 月 江苏省华建建设股份有限公司深圳分公司施工组织设计及专项方案会 签 页工程名称方案名称高大模板工程专项施工方案项目部会签（章）编 制 人年 月 日技术负责人年 月 日项目经理年 月 日工程处会签（章）技术质量科年 月 日安全科年 月 日技术主任年 月 日生产主任年 月 日公司部门会签（章）技术质量处年 月 日安全设备处年 月 日总 工 室年 月 日企业技术负责人年 月 日目录1 编制依据和说明1.1 编制依据1.2 编制说明2 工程概况2.1 总体概况2.2 建筑概况2.3 结构概况2.4 施工计划3 高大模板工程主要特征和技术条件3.1 高大模板工程所在部位（楼层、区域）和构件相关特征3.2 高大模板工程部位构件分类：3.3 高大模板工程部位结构平面图3.4 高大模板工程支撑系统支承面特征4 高大模板工程构造设计和施工要求4.1 材料要求4.2 模板及支撑系统设计4.2.1模板支撑系统的选择4.2.2楼面板模板及支架的构造设计4.2.3梁模板及支架的构造设计4.2.4墙、柱模板构造设计4.2.5模板支撑系统支承面以下荷载传递构造设计（必要时）4.3 模板支撑系统构造要求4.4 模板的安装和拆除要求5 混凝土工程施工方法6 高大模板工程施工组织及安全管理措施6.1 施工准备6.2 施工顺序6.3 施工组织管理机构6.4 施工安全保证、监测监控措施7 预防模板及支架坍塌的安全技术措施及应急救援预案8 检查验收9附录：梁板高大模板工程支撑系统计算书1 编制依据和说明1.1编制依据为保证本工程高大模板工程支撑系统的施工安全，模板支撑系统的设计、施工和验收应满足但不限于下列文件、规范、标准和国家、企业的有关规定要求：1）××××××工程施工图；2）××××××工程招标文件、施工合同；3）规范、标准和国家、企业有关规定：类别编号名称国家标准GB502042002(2011版)混凝土结构工程施工质量验收规范GB50300-2001建筑工程施工质量验收统一标准GB50007-2002建筑地基与基础设计规范GB50009-2001(2006版)建筑结构荷载规范GB50010-2010混凝土结构设计规范GB50017-2003钢结构设计规范+木结构设计规范00G101-3混凝土结构施工平面整体表示法制图规则和构造详图建设部建质2009 87号文危险性较大工程安全专项施工方案及专家论证审查办法建质2009254号建设工程高大模板支撑系统施工安全监督管理导则行业标准JGJ 59-2011建筑施工安全检查标准JGJ 80-91建筑施工高空作业安全技术规范JGJ 128-2010建筑施工门式钢管脚手架安全技术规范JGJ 130-2011建筑施工扣件式钢管脚手架安全技术规范地方标准粤建质201113号危险性较大的分部分项工程安全管理办法深建规（2007）14号深圳市建设工程高大模板施工安全管理办法企业标准质量/环境/职业健康安全管理手册、程序控制文件、企业施工工艺标准4）××××××工程组织设计。1.2编制说明1.2.1高大模板工程：本方案所称高大模板工程是指水平混凝土构件，模板支撑系统搭设高度5m及以上；搭设跨度10m及以上；施工总荷载10kN/m2及以上；集中线荷载15kN/m及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。1.2.2超过一定规模的高大模板工程：超过一定规模的危险性较大的高大模板工程，必须组织专家论证的混凝土模板支撑工程：是指搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。1.2.3计算软件：本工程高大模板设计验算应用中国建筑科学研究院PKPM施工安全计算软件。1.2.4方案编制、审核人员情况介绍：项目姓名部门学历/专业职称/职务电话号码编制人项目部本科/工民建施工员/工程师编制人项目部专科/工民建施工员/工程师审核人项目部大专/工民建项目总工/高工审核人技术科本科/工民建技术科长/高工审核人安全科专业/机械安全科长/高工审核人工程处本科/工民建技术主任/高工审核人技术处本科/工民建副主任/工程师审核人安全处本科/工民建主任/高工审批人总工室本科/工民建副总工/教高批准人总公司硕士/工民建总工/教高专职安全生产管理人员、特种作业人员，相关证件复印件另见附件。2工程概况2.1总体概况（表1）:工程名称工程地点位于 建设单位设计单位监理单位质量监督深圳市（区）建设工程质量监督总站监督安全监督深圳市（区）建设工程安全监督站监督施工单位由江苏省华建设股份有限公司深圳分公司总承包施工。2.2建筑概况：2.2.1建筑面积与层高:本工程总建筑面积：m2，其中 ：地下建筑面积 m2、裙楼建筑面积：m2，标准层每层 m2。地上共层，地下层，建筑总高度m。各层层高情况如下表（表2）：A栋楼层层高（M）B栋楼层层高（M）-23.8-23.8-14.7-14.914.515.7524.52-332.935.84-322.92.2.2建筑使用功能：（如：地下一层，南侧设有人防区，平时用作停车库,停车库周围还有设备用房及消防、生活水池；一二层为商业裙房，裙房屋面设屋顶花园、三层为会所；四层以上为住宅；其中35层塔楼2幢、19层塔楼1幢、17层等）。2.3结构概况：2.3.1工程结构基本概况如下表（表3）：序号主要项目名称内容名称序号主要项目名称内容名称1结构体系6抗震设防烈度7度2基础类型7建筑抗震设防类别类3建筑结构安全等级级8地下水水位地面下m4建筑物耐火等级级9场地地下水环境5地基基础设计等级级2.3.2混凝土设计强度等级（表4）： 构件 层次地下室地 上地下室底层地下一层首层首层二层二层四层四层以上剪力墙、柱、筒体C50C50C45C40C30框架梁、主梁、次梁C30楼板、梯板、梯柱C25构造柱、联系梁C20地下室其他部分底板垫层C15、基础承台底板C30 S8，地下室外墙C30 S6；地下室顶板室外部分、车道板和侧板C30 S6。2.3.3设计荷载：（相关楼层）楼面、屋面均布荷载标准值（KN/m2）（表5）：地下室停车位办公室标准层住宅地下室顶板会议室多功能活动室地下室设备房卫生间走道、楼梯消防车道酒店客房屋顶花园楼层设备用房避难层电梯机房2.4施工计划：2.4.1施工进度计划本工程于 年 月 日开工，合同工期 天，计划于 年 月 日完工。危险性较大的混凝土模板支撑工程的施工进度计划见下表：部位计划工期开始支模时间模板支撑验收时间混凝土砼浇筑时间天/层天/层天/层天/层2.4.2材料及设备计划材料名称规格型号验算参数进场数量进场时间胶合板18厚 张年月日年月日木方50×100 45×90m3年月日年月日钢管48×3.648×3.0T年月日年月日扣件各种方向只年月日年月日对拉螺杆M12/14个年月日年月日蝶形卡定型件个年月日年月日步步紧坚固件个年月日年月日电盘锯台年月日年月日手枪钻台年月日年月日输送泵台年月日年月日配料机台年月日年月日振动器台年月日年月日2.4.3劳动力计划：木工25人，架子工15人，辅助工20人。3高大模板工程主要特征和技术条件3.1高大模板工程所在部位（楼层、区域）和构件相关特征根据中华人民共和国住房和城乡建设部建质（2009）87号文危险性较大的分部分项工程安全管理办法规定,以及深圳市建设工程高大模板施工安全管理办法的规定，危险性较大的高大模板分项工程：是指水平混凝土构件，模板支撑系统搭设高度5m及以上；搭设跨度10m及以上；施工总荷载10kN/m2及以上；集中线荷载15kN/m及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。超过一定规模的高大模板工程：是指搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。对超过一定规模的危险性较大的高大模板工程，必须组织专家论证。对照以上规定，本工程高大模板工程所在部位（楼层、区域）和构件相关特征见下统计表：栋号楼层层高（m）板厚mm梁(宽×高)mm跨度（m）是否超过一定规模须专家论证注：对超过一定规模须要专家论证的在表内打“”。3.2高大模板工程部位构件分类：3.2.1不超过一定规模属于高大模板构件的分类如下：板a厚：100、110、130； 板b厚：150、180、200；板c厚：250、280、300； 板d厚：350、380、400；梁a：截面尺寸A0.3m2。200×600、300×600、.×、×和×。梁b：截面尺寸0.3m2A0.5m2，300×1100、350×1000、400×950、×和400×1200。3.2.2超
